P-0196-001 - 第135页

MEMO

100%1 / 268
MODEL TCM-3100J-2
0108-001
132
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
6-3
68 630 000 7633 BOLT,HEX-SCT 1 M4X12
69 630 058 3458 SPRING,TORSION 1 659J--03B-136
70 630 054 8884 SHAFT 1 659J--03B-137
71 630 054 8907 PLATE 1 659J--03B-138
72 411 141 0109 NUT HEX 3 1 M3-3
73 630 000 7565 BOLT,HEX-SCT 1 M3X20
74 630 000 7527 BOLT,HEX-SCT 1 M3X10
75 630 058 9061 COLLAR 1 659J--03B-156
76 630 087 3535 PLATE 1 659J--03B-133
77 630 042 2955 SPRING,TORSION 1 659J--03B-132
78 411 141 4107 WASHER V 5X10X1 1 FW5
79 630 000 7510 BOLT,HEX-SCT 1 M3X8
80 630 008 1213 BOLT,HEX-SCT 1 659J--03H-114
84 630 008 1213 BOLT,HEX-SCT 1 659J--03H-114
MEMO
MODEL TCM-3100J-2
0108-001
134

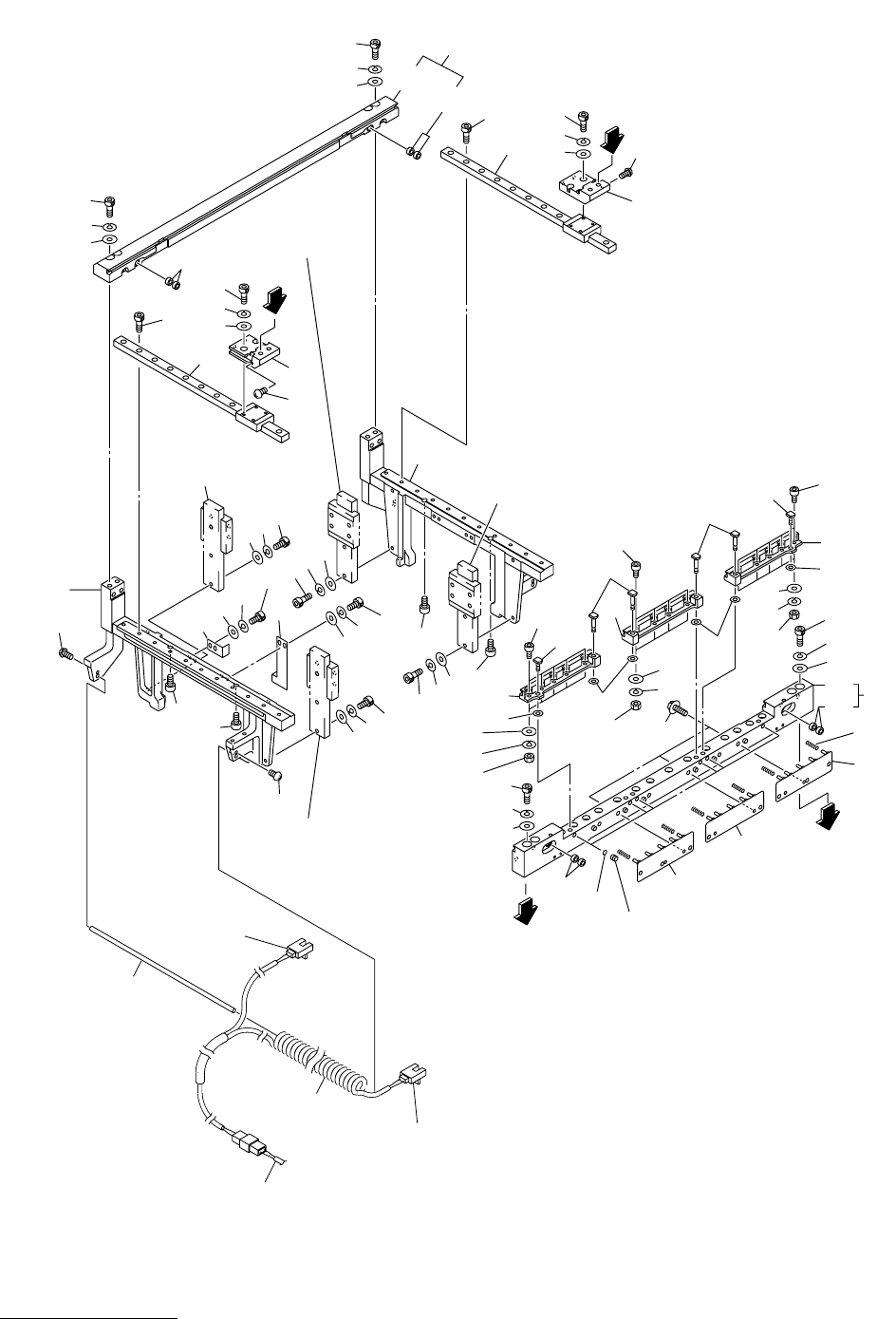

㨄㨅࠹࡯ࡉ࡞ㇱ XY TABLE SECTION
Fig. 6-4 ࠪࡘ࡯࠻ Chute
42
42
41
40
40
22
35
35
31
31
38
32
32
36
36
37
37
22
21
21
20
47
47
48
49
49
54
54
54
46
46
46
46
46
46
55
55
50
50
50
50
8
7
6
6
7
8
8
7
6
6
7
8
51
51
52
52
53
53
51
52
53
51
51
52
52
53
58
59
60
61
57
56
56-1
1
2
45
45
44
44
43
43
45
45
44
44
43
43
25
24
23
3
3
3
3
A
A
B
B
10
10
11
11
12
12
13
14
14
15
13
14
14
15
25
24
23
See Fig.6-3
Key No.17-1
Key No.17-1
See Fig.6-3
See Fig.6-3
Key No.17-1
See Fig.6-3
See Fig.6-3
Key No.17
Key No.17
See Fig.6-3
See Fig.6-3
Key No.17
Key No.17
35
35
31
31
33
33
38
38
36
36
37
37
34
32
32
Fig.6-4
TCM-3100J-2
TCM-3000Z-2
9
112
See Fig.6-5
Key No.26
See Fig.6-6
Key No.111
See Fig.6-5
Key No.6
