- 36 - 21 . BA CK UP PI N CO M PON EN TS バックアップピン関係 2 3 4 1 REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 E2120-802-0A0 BACKU P PIN ASM. バックアップピン組 16 2 E2120-802-000 BAC KUP PIN バックアップピン (1) 3 E2121-802-000 BAC…
- 35 -

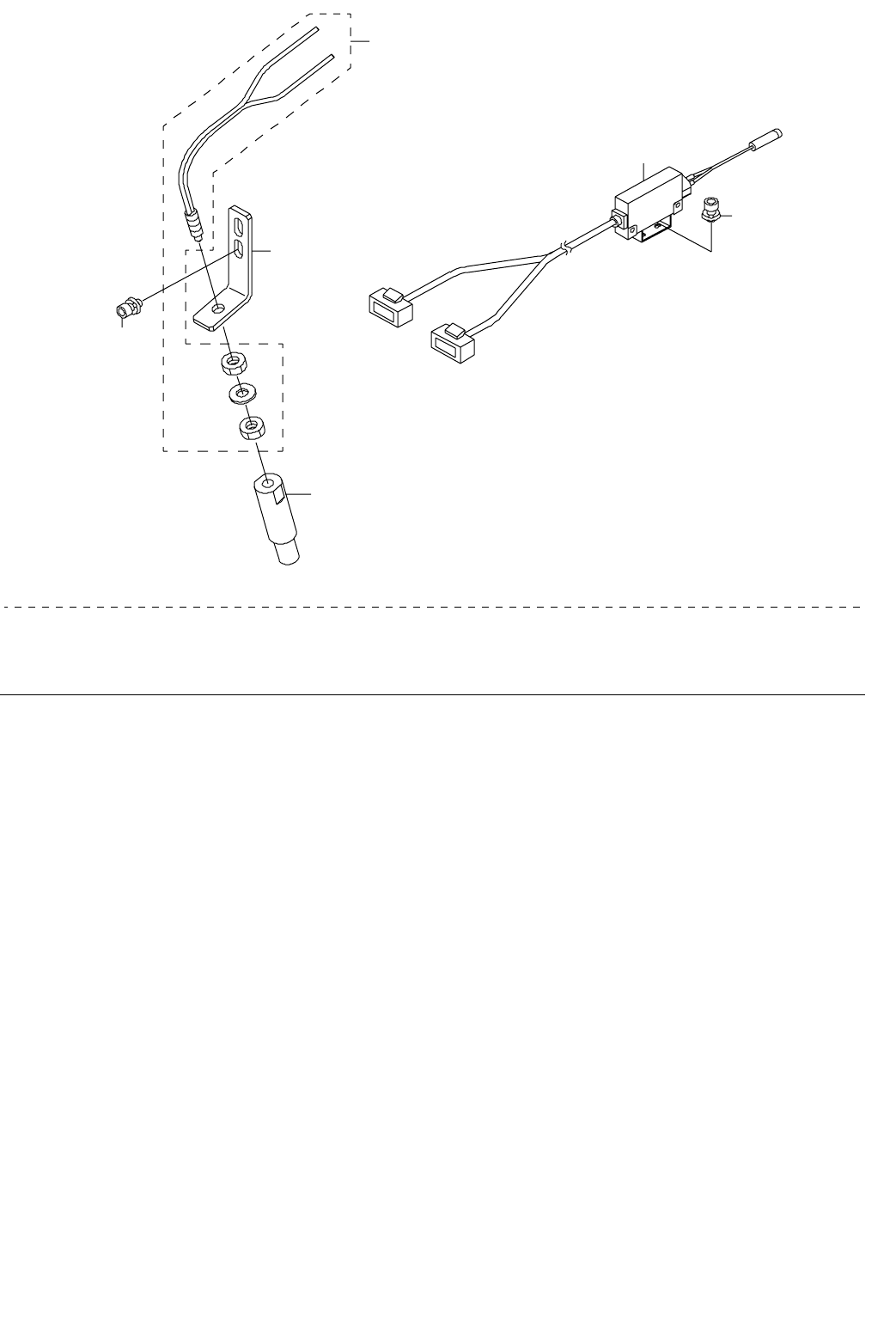

20. BAD MARK READER COMPONETS
バッドマークリーダー関係
1
5
6
3
4
2
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9574-725-0A0 BAD MARK SENSOR CABLE ASM.
バッドマークセンサケ−ブル組
1
2 SL-4030581-SC COMBINATION SCREW M3 X 5
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝５
2
3 E3821-802-000 BM SENSOR BRACKET
ＢＭ センサブラケット
1
4 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
5 HD-0013100-10 SENSOR
センサ
1
6 E9625-715-000 LENS ATTACHMENT
反射型ファイバー用レンズアタッチ
1
- 36 -

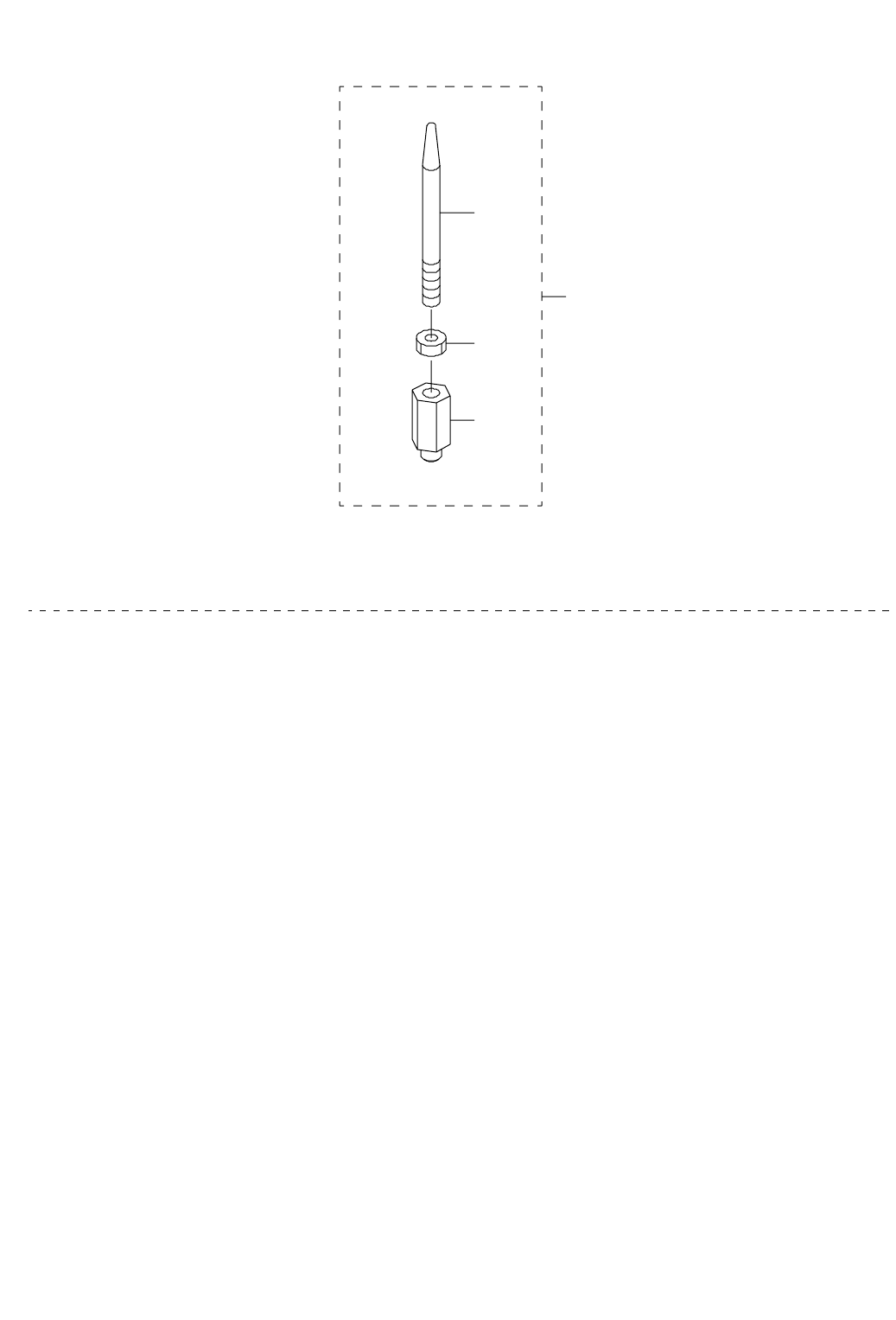

21. BACKUP PIN COMPONENTS
バックアップピン関係
2
3
4
1
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2120-802-0A0 BACKUP PIN ASM.
バックアップピン組
16
2 E2120-802-000 BACKUP PIN
バックアップピン
(1)
3 E2121-802-000 BACKUP PIN BASE
バックアップピン台
(1)
4 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
- 37 -

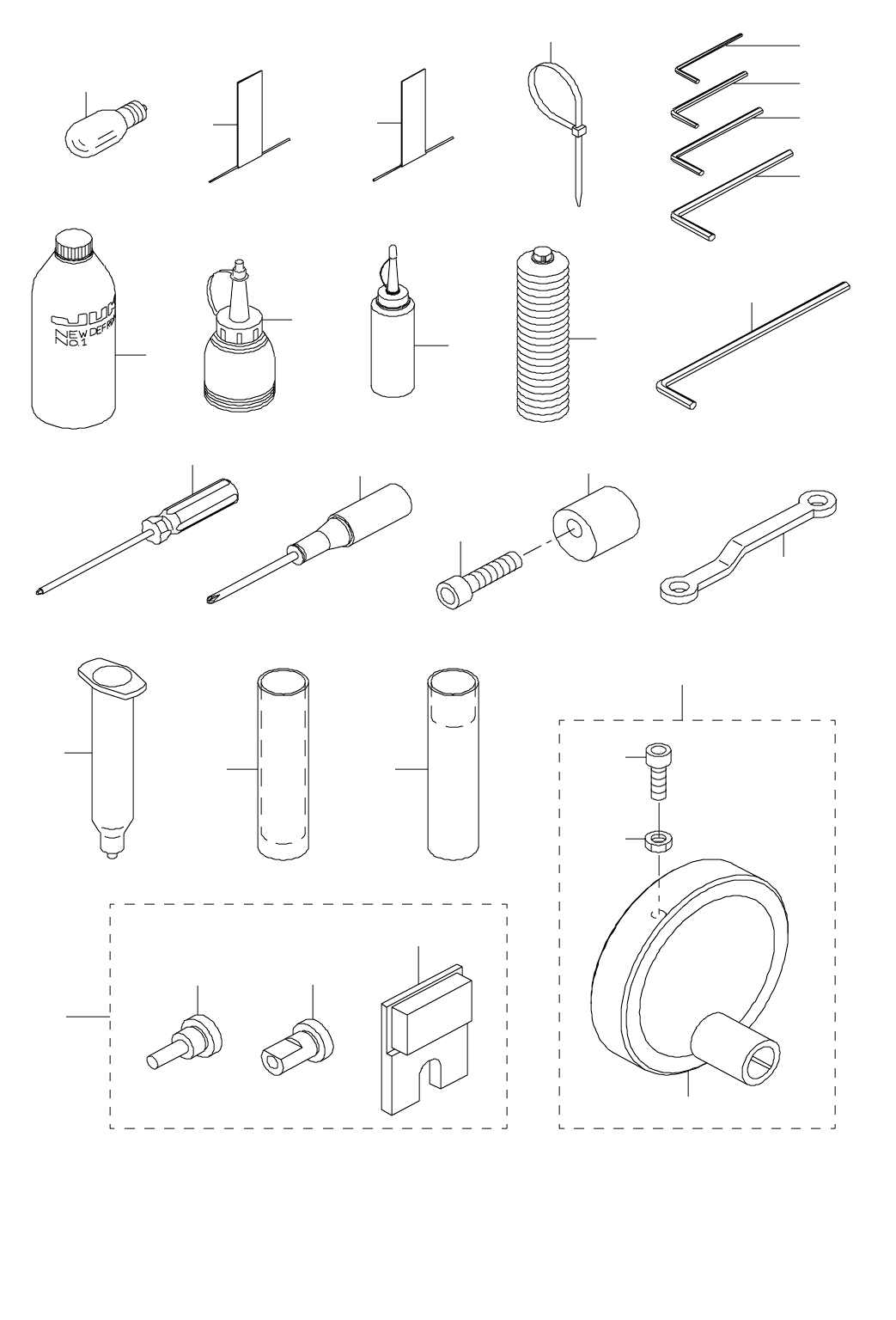

22. ACCESSORIES PART COMPONENTS
梱包添付品関係
8
6
7
9
10
11
12
13
14
15
5
3
2
18
1
16
17
4
21
22
23
19
24 25
27 28
29
20
26
