- 52 - NO T E( 注記 ) #01.. .. F O R F R O N T ･ PI N ･ LEFT-RI G HT 手前・ピン・左右用 FOR FRONT ･ O U TLI N E ･ LEFT-RIGH T 手前・外形・左右用 FOR REAR ･ PI N ･ RIGH T -L EFT 奥・ピン・右左用 FOR REAR ･ OU T L INE ･ RI GHT-LEFT 奥・外形・右左用 #02.. .. …
- 51 -

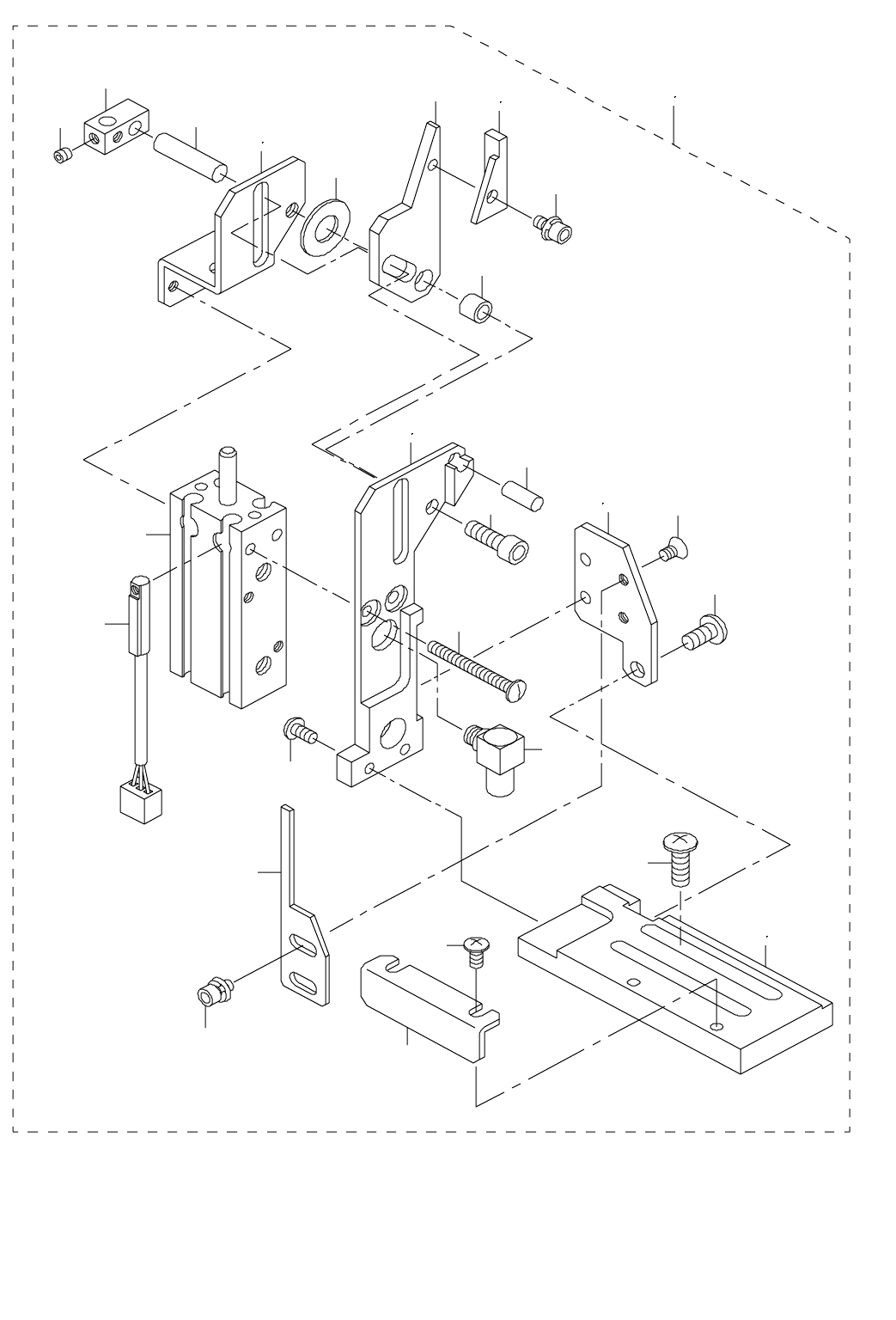

29. BOARD STOPPER COMPONENTS
基板ストッパ関係
3 4
5
6 7
8
9 10
11
13 14
15
16 17
18
19
20
21
22
23
24
25
29
28
26
27
12
1
2
31
33
32
30
- 52 -
NOTE( 注記 ) #01....FOR FRONT ･ PIN ･ LEFT-RIGHT 手前・ピン・左右用
FOR FRONT ･ OUTLINE ･ LEFT-RIGHT 手前・外形・左右用
FOR REAR ･ PIN ･ RIGHT-LEFT 奥・ピン・右左用
FOR REAR ･ OUTLINE ･ RIGHT-LEFT 奥・外形・右左用
#02....FOR FRONT ･ PIN ･ RIGHT-LEFT 手前・ピン・右左用
FOR FRONT ･ OUTLINE ･ RIGHT-LEFT 手前・外形・右左用
FOR REAR ･ PIN ･ LEFT-RIGHT 奥・ピン・左右用
FOR REAR ･ OUTLINE ･ LEFT-RIGHT 奥・外形・左右用
*ALL PARTS EXCEPT NOTES ARE COMMON.
注記以外の部品は、全て共通です。
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E2130-802-0A0 BOARD STOPPER A ASM.
基板ストッパ Ａ 組
1
2
#02
E2150-802-0A0 BOARD STOPPER B ASM.
基板ストッパ Ｂ 組
1
3
#01
E2131-802-000 STOPPER BRACKET A
ストッパブラケット Ａ
(1)
4
#02
E2151-802-000 STOPPER BRACKET RA
ストッパブラケット ＲＡ
(1)
5 SM-4030601-SN SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
6
#01
E2132-802-000 STOPPER BRACKET B
ストッパブラケット Ｂ
(1)
7
#02
E2152-802-000 STOPPER BRACKET RB
ストッパブラケット ＲＢ
(1)
8 E2142-802-000 STOPPER CYLINDER SCREW
ストッパシリンダ止めねじ
(2)
9
#01
E2133-802-000 STOPPER BRACKET C
ストッパブラケット Ｃ
(1)
10
#02
E2153-802-000 STOPPER BRACKET RC
ストッパブラケット ＲＣ
(1)
11 SM-1030501-SC SCREW M3 L=5 皿小ねじ Ｍ ３ Ｌ ＝５ (2)
12 SL-4040881-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(1)
13
#01
E2134-802-000 STOPPER TIP
ストッパチップ
(1)
14 #02 E2154-802-000 STOPPER TIP R ストッパチップ Ｒ (1)
15 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
16
#01
E2135-802-000 STOPPER BASIS
ストッパ土台
(1)
17 #02 E2155-802-000 STOPPER BASIS R ストッパ土台 Ｒ (1)
18 SM-0041201-SA SCREW M4X0.7 L=12
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１２
(2)
19 E2136-802-000 STOPPER BLOCK
ストッパブロック
(1)
20 SM-8030302-TP SCREW M3X0.5 L=3 止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３ (1)
21 E2137-802-000 STOPPER PLATE
ストッパプレート
(1)
22 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
23 E2138-802-000 STOPPER COLLAR ストッパカラー (1)
24 E2140-802-000 STOPPER DRIVING PIN
ストッパ駆動ピン
(1)
25 E2141-802-000 STOPPER PIN
ストッパピン
(1)
26 PJ-0460525-03 HOSE ELBOW ホ−ス エルボ
(2)
27 E9473-802-0A0 STOPPER SENSOR CABLE ASM.
ストッパ−センサケ−ブル組
(1)
28 E2173-715-000 THRUST WASHER
スラストワッシャ
(2)
29 E2159-802-000 STOPPER CYLINDER ストッパシリンダ (1)
30 E2156-802-000 STOPPER DETECTING PLATE
ストッパ検知板
(1)
31 E2157-802-000 STOPPER GUIDE
ストッパガイド
(1)
32 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(2)
33 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
- 53 -

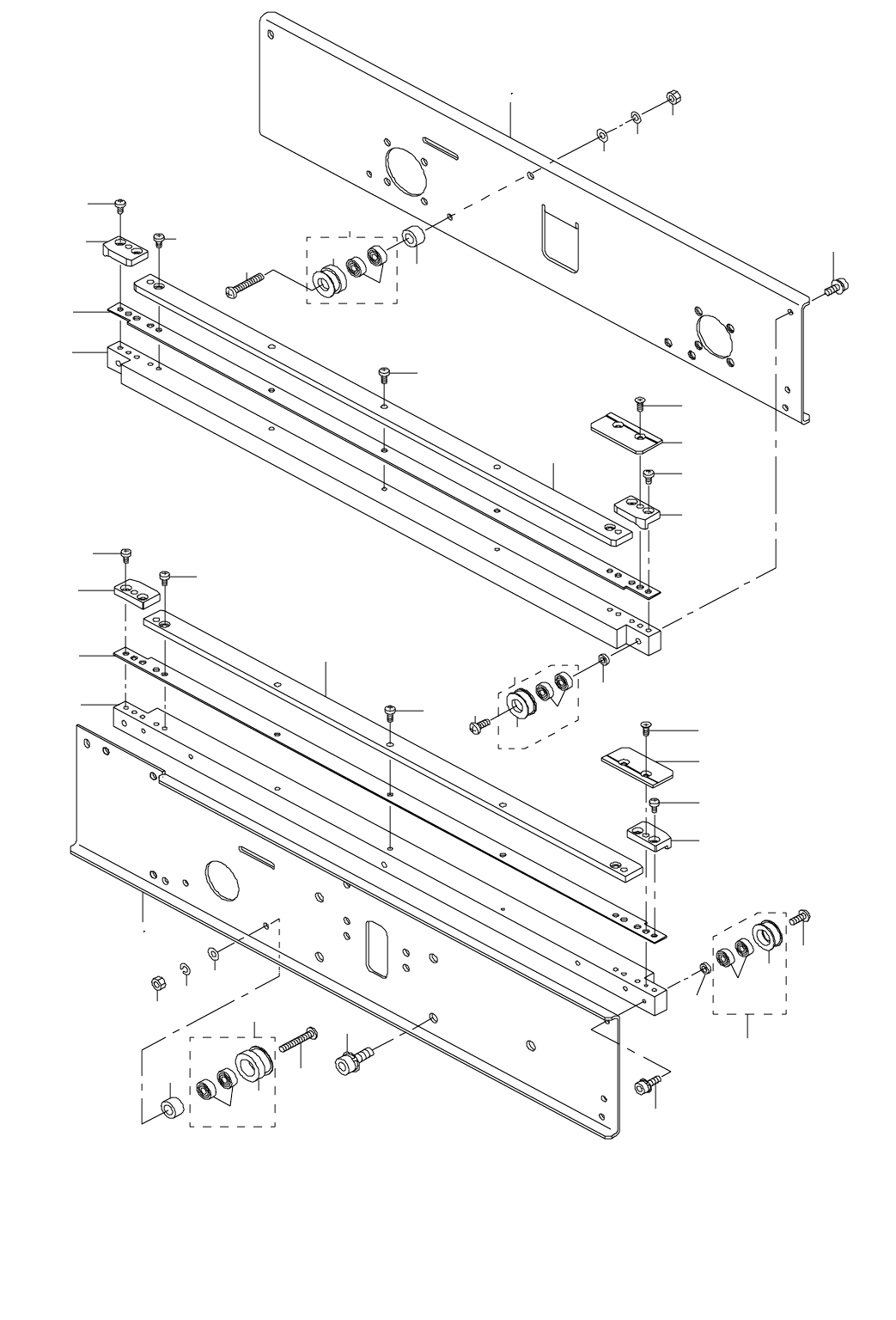

30. IN BUFFER COMPONENTS(1)
ＩＮ バッファ関係（１）
30
3
1 2
29
31
26
23
25
28
19
21
20
14
32
7
12
11
10
11
9
18
17
12
6
16
13
15
5
22
27
4
10
9
8
3
7
4
20
21
22
19
23
8
27
26
25
24
28
31
30
29
18
17
24
