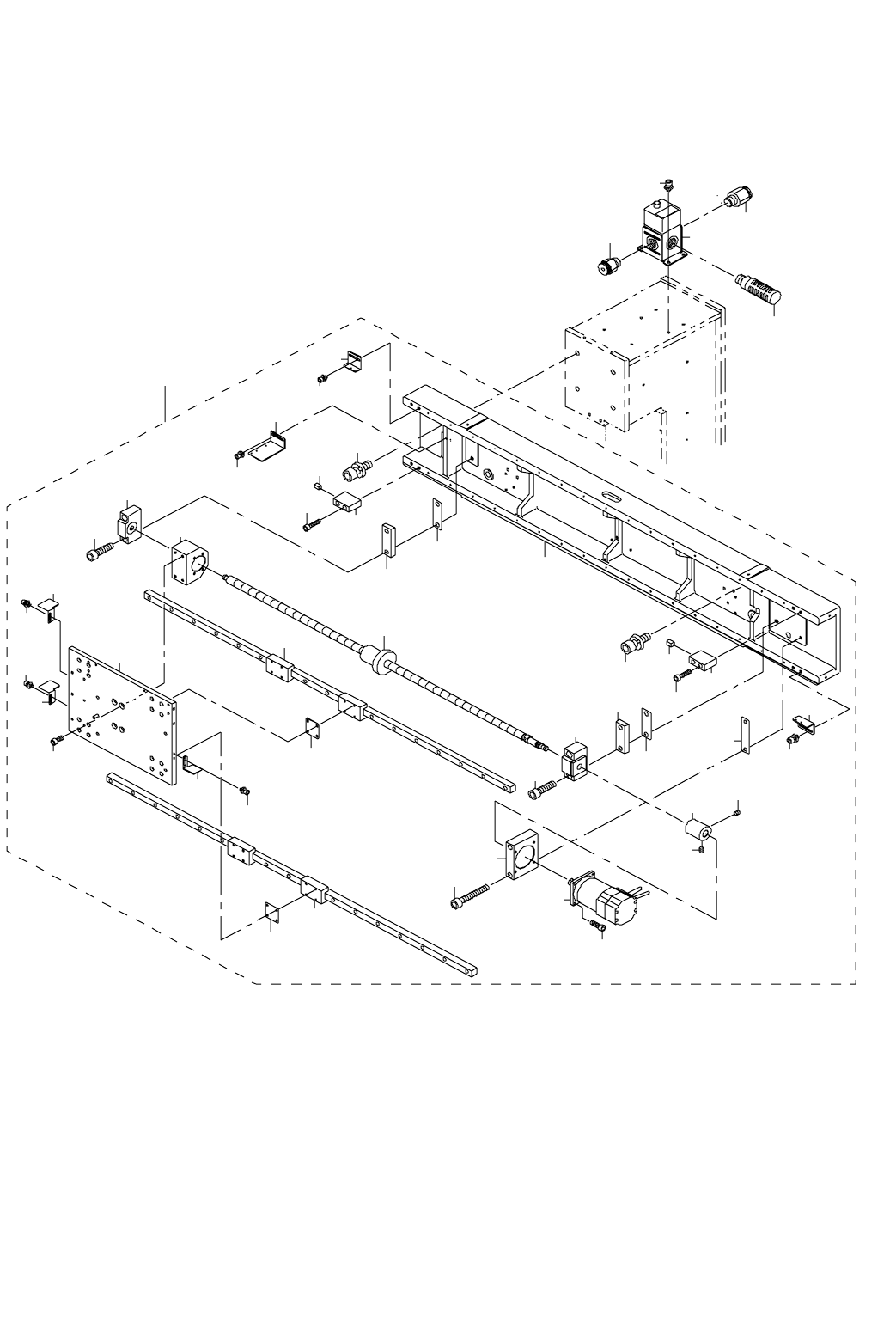

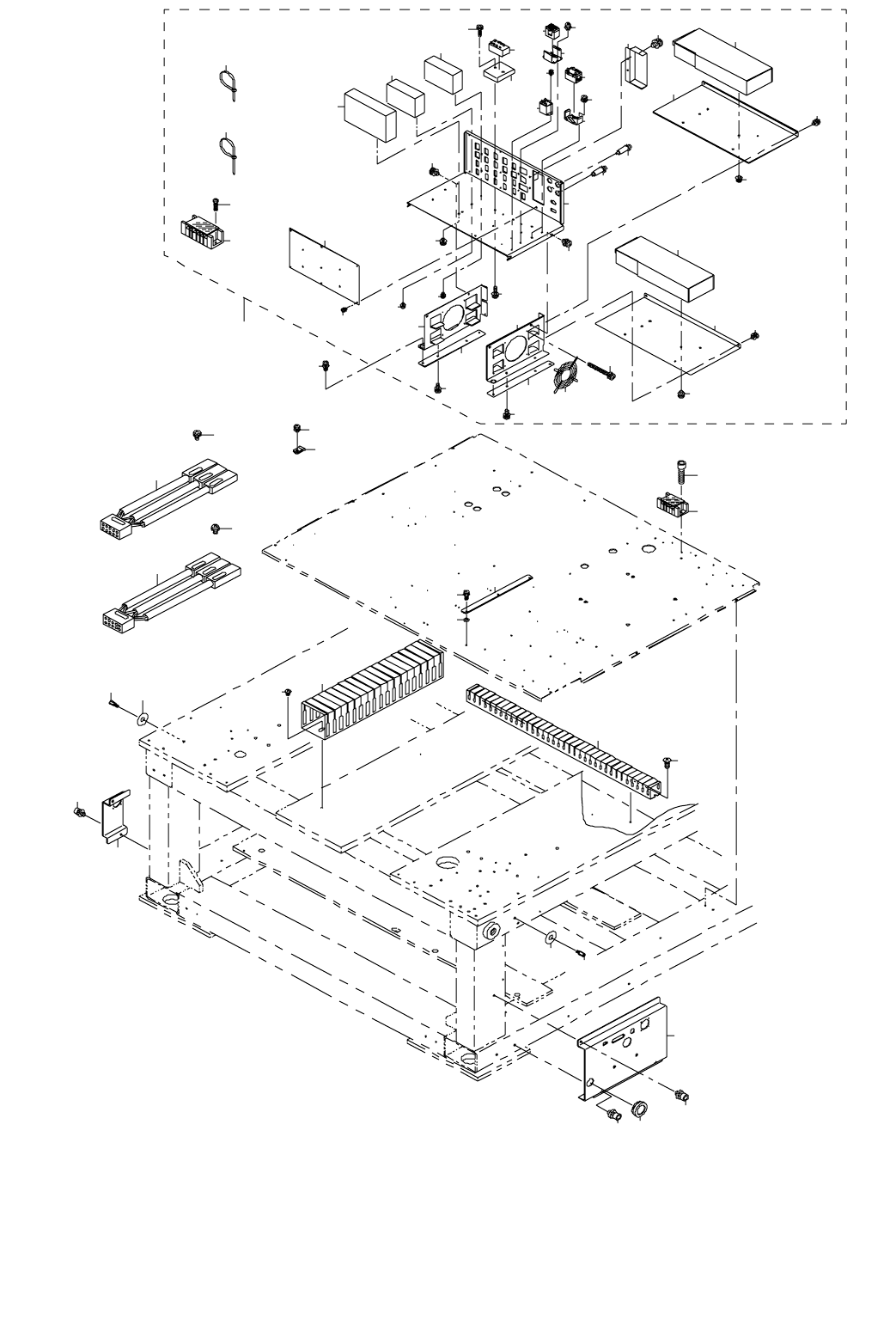

2. BASE COMPONENTS(2)
ベース関係（２）
39
36
38
37
40
30
29
25
26
6
5
9
11
5
6
12
32
11
9
21
22
24
23
18
13
14
14
17
15
19
20
7
16
16
28
27
27
28
10
33
34
8
10
3
3
31
4
2
1
35
35
- 4 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2401-802-0A0 X-AXIS ASM.
Ｘ軸組
1
2 E2401-802-000 X-AXIS BASE
Ｘ 軸ベース
(1)
3 SL-6103042-TN BOLT
座金付き六角穴ボルト
(8)
4 E2402-802-000 HEAD PLATE
ヘッドプレート
(1)
5 E2403-802-000 STOPPER
ストッパー
(2)
6 SM-6052002-TN BOLT
六角穴ボルト
(4)
7 E2404-802-000 X SHAFT BALL SCREW CUP
Ｘ 軸ボールねじカップ
(1)
8 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(4)
9 E2405-802-000 X-AXIS MOUNT SPACER
Ｘ 軸マウントスペーサー
(2)
10 E2305-802-000 Y-AXIS REGULATION SHIM A
Ｙ 軸調整シム Ａ
(4)
11 E2406-802-000 X-AXIS REGULATION SHIM B
Ｘ 軸調整シム Ｂ
(2)
12 E2407-802-000 X-AXIS REGULATION SHIM C
Ｘ 軸調整シム Ｃ
(1)
13 E2408-802-000 X-AXIS COUPLING
Ｘ 軸カップリング
(1)
14 SM-8050812-TP SCREW M5X8
止めねじ Ｍ ５ Ｘ ０．８ Ｌ ＝８
(4)
15 E2409-802-000 X SHAFT BOLL THREAD
Ｘ 軸ボールねじ
(1)
16 E2410-802-000 X-AXIS LINEAR WAY
Ｘ 軸リニアウェイ
(2)
17 E2411-802-000 X-AXIS FIXED MOUNT
Ｘ 軸固定マウント
(1)
18 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
(2)
19 E2412-802-000 X-AXIS SUPPORT MOUNT
Ｘ 軸シジマウント
(1)
20 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
(2)
21 E2413-802-000 X-AXIS MOTOR BASE
Ｘ 軸モータベース
(1)
22 SM-6085002-TN SCREW
六角穴ボルト
(2)
23 KM-0000001-20 AC SERVO MOTOR
ＡＣ サーボモータ
(1)
24 SM-6051602-TN BOLT
六角穴ボルト
(4)
25 E2414-802-000 X-AXIS ORIGIN SENSOR BRACKET
Ｘ 軸原点センサブラケット
(1)
26 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
(2)
27 E2415-802-000 X-AXIS ORIGIN SENSOR DOG
Ｘ 軸原点センサードッグ
(2)
28 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
(4)
29 E2416-802-000 X-AXIS OVERRUN SENSOR BKT A
Ｘ 軸オーバーランセンサ ＢＫＴ Ａ
(1)
30 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
(2)
31 E2417-802-000 X-AXIS OVERRUN SENSOR BKT B
Ｘ 軸オーバーランセンサ ＢＫＴ Ｂ
(1)
32 SL-6051042-TN SCREW
座金付き六角穴ボルト
(2)
33 E2418-802-000 X-AXIS OVERRUN SENSOR DOG B
Ｘ 軸オーバーランセンサドッグ Ｂ
(1)
34 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
(2)
35 E2316-802-000 STOPPER RUBBER
ストッパゴム
(2)
36 PF-0252110-00 ELECTROPNEUMATIC REGULATOR
電空変換レギュレータ
1
37 SL-6051042-TN SCREW
座金付き六角穴ボルト
4
38 PJ-3010852-01 HALF UNION
ハ−フユニオン
1
39 PJ-3011052-01 HALF UNION
ハ−フユニオン
1
40 PX-0552020-00 SILENCER
サイレンサ
1
- 5 -
