- 11 -

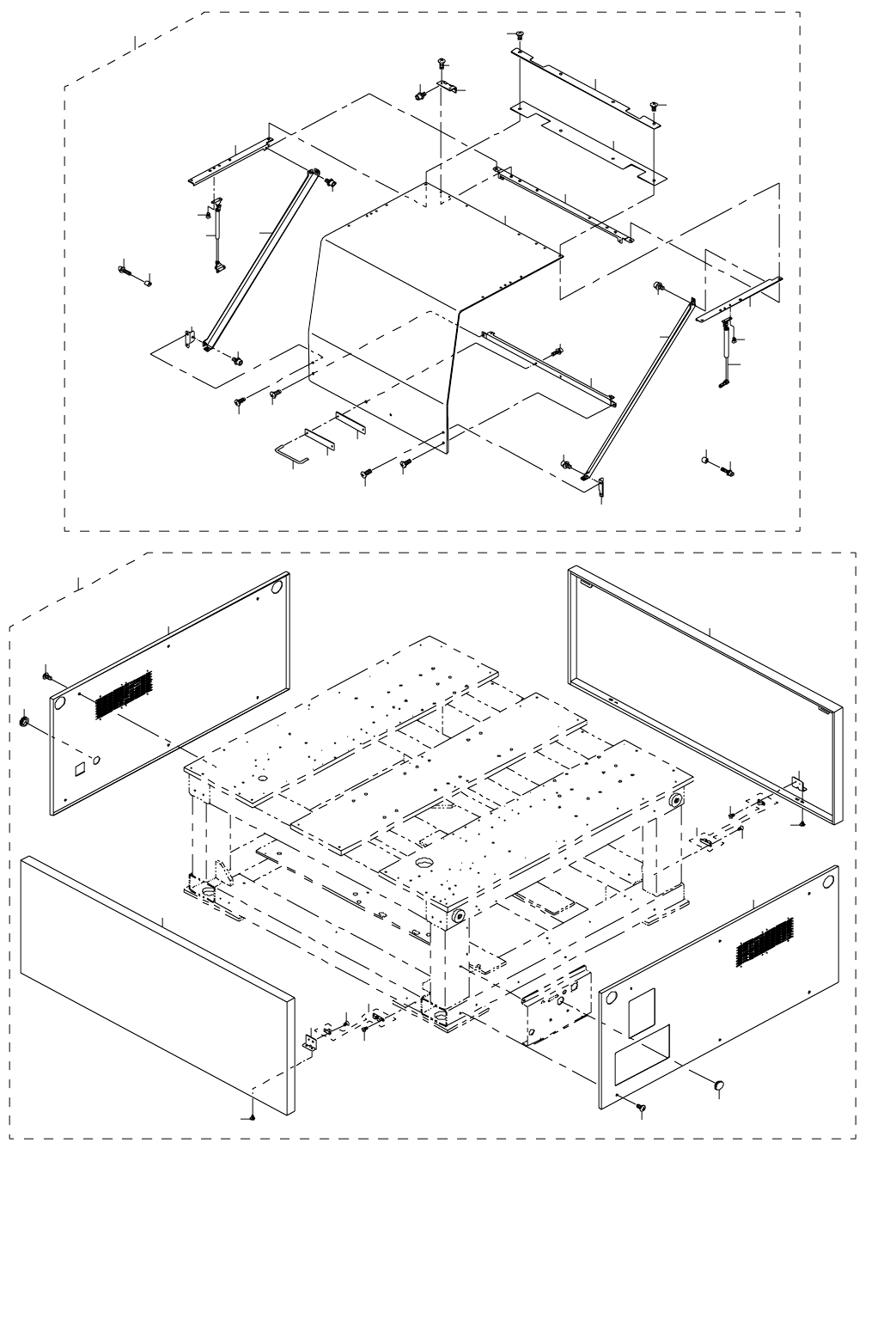

6. COVER COMPONENTS(1)
カバー関係（１）
2
29
7
5
14
9
8
10
13
46
16
15
17
23
18
39
12
25
21
19
19
17
24
20
26
27
28
28
22
22
30
29
31
32
39
33
33
34
35
3
37
38
6
11
38
42
42
40
43
43
17
44
45
45
44
46
36
47
43
44
43
44
4
9
22
A
A
1
41
41
49
48
- 12 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1301-802-0A0 COVER (UPPER) ASM.
カバ−（ＵＰＰＥＲ）組
1
2 E1335-802-000 COVER FUL
カバー ＦＵＬ
(1)
3 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(2)
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
5 E1336-802-000 COVER FUR
カバー ＦＵＲ
(1)
6 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(2)
7 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
8 E1303-802-000 COVER FUC
カバー ＦＵＣ
(1)
9 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
10 E1304-802-000 COVER RUL
カバー ＲＵＬ
(1)
11 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(2)
12 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
13 E1305-802-000 COVER RUR
カバー ＲＵＲ
(1)
14 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(2)
15 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
16 E1306-802-000 COVER RUC
カバー ＲＵＣ
(1)
17 SL-6061292-TN SCREW
座金付き六角穴ボルト
(12)
18 E1307-802-000 COVER CUL
カバー ＣＵＬ
(1)
19 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(5)
20 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1)
21 E1308-802-000 COVER CUR
カバー ＣＵＲ
(1)
22 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(5)
23 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1)
24 E1309-802-000 COVER CUC
カバー ＣＵＣ
(1)
25 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
26 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(2)
27 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(2)
28 E1337-802-000 SIDE COVER
サイドカバー
(2)
29 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(20)
30 E1315-802-000 UPPER COVER
アッパーカバー
(1)
31 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(8)
32 E1326-802-000 MOTOR COVER
モーターカバー
(1)
33 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
34 E5704-700-000 SEAL
ハンドル回転シール
(1)
35 E1316-802-000 RM DOOR PANEL
ＲＭ ドアーパネル
(1)
36 HX-0036700-0A BUSH
ブッシュ
(0.3)
37 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(6)
38 E1319-715-000 C/O SW BRACKET
Ｃ ／ Ｏ ＳＷ ブラケット
(2)
39 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
40 HX-0005500-0A RUBBER BUSHING A
ゴム ブッシュ Ａ
(1)
41 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(4)
42 E1326-715-000 EMERGENCY SEAL
エマージェンシシール
(2)
43 E1327-802-000 COVER SUPPORT L
カバーサポート Ｌ
(4)
44 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
45 E1328-802-000 COVER SUPPORT S
カバーサポート Ｓ
(2)
46 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
47 HX-0035400-0G BOARD PARTS
基板パーツ
(4)
48 E1334-802-000 HANDLE HOOK
ハンドルフック
(1)
49 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
- 13 -

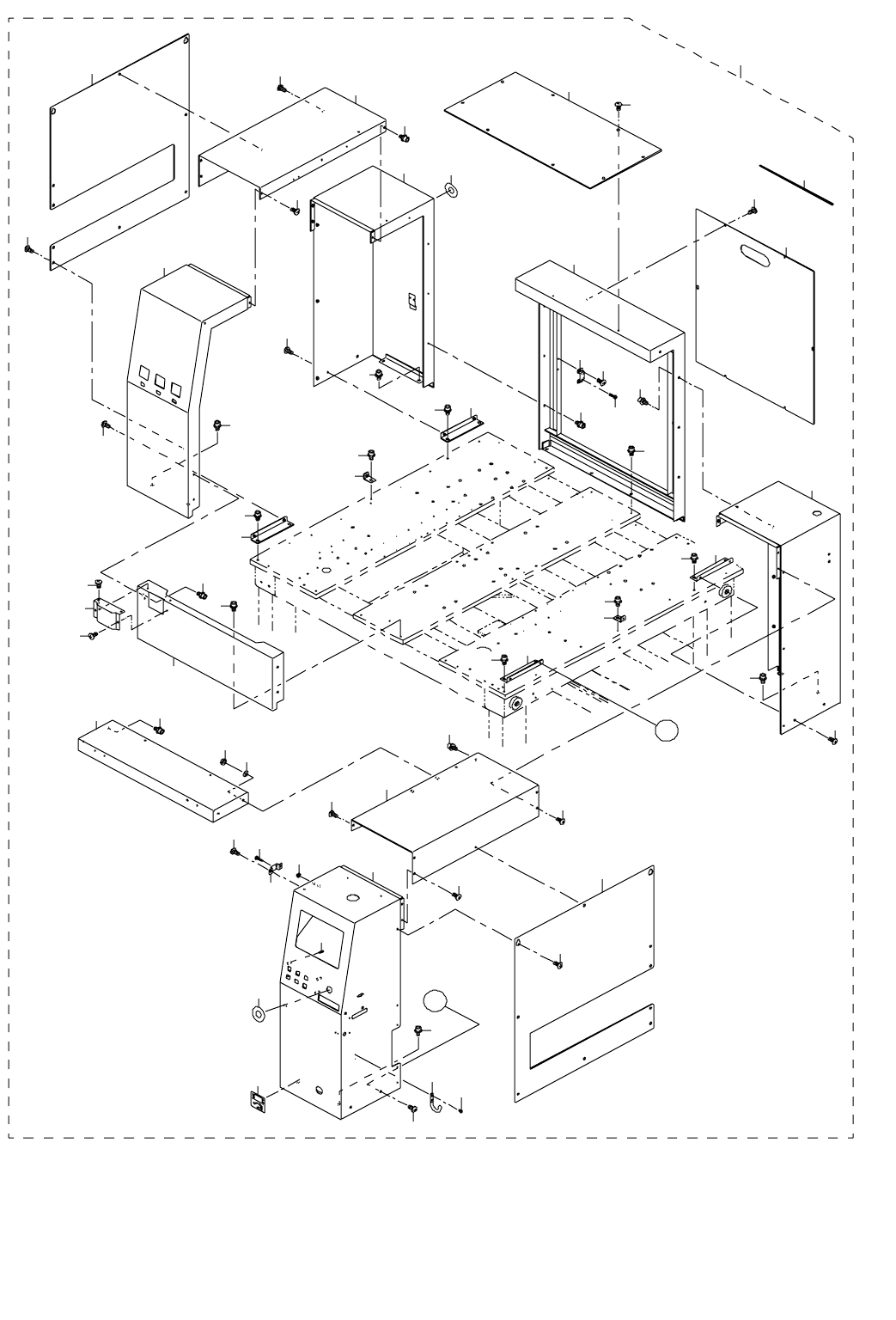

7. COVER COMPONENTS(2)
カバー関係（２）
3
5
2
4
6
7
8
9
10
10
10
7
8
10
9
6
13
17
15
18
19
18
19
23
20
22
25
30
29
28
31
32
35
36
37
36
37
33
33
21
27
27
12
1
11
11
24
26
40
40
38
39
35
34
14
16
