- 16 - NO TE( 注記 ) # 01....UN TIL MACH IN E REV.J マシン ＲＥＶ．Ｊ まで # 02....AF TER MACH IN E REV.K マシン ＲＥＶ．Ｋ 以降 REF .NO N O T E PA RT NO D E S C R I P T I O N 品 名 Q ty 1 E13 45-7 25-0 00 LCD SH E ET ＬＣＤ シート 1 2 E5 7 76 -1 72 …
- 15 -

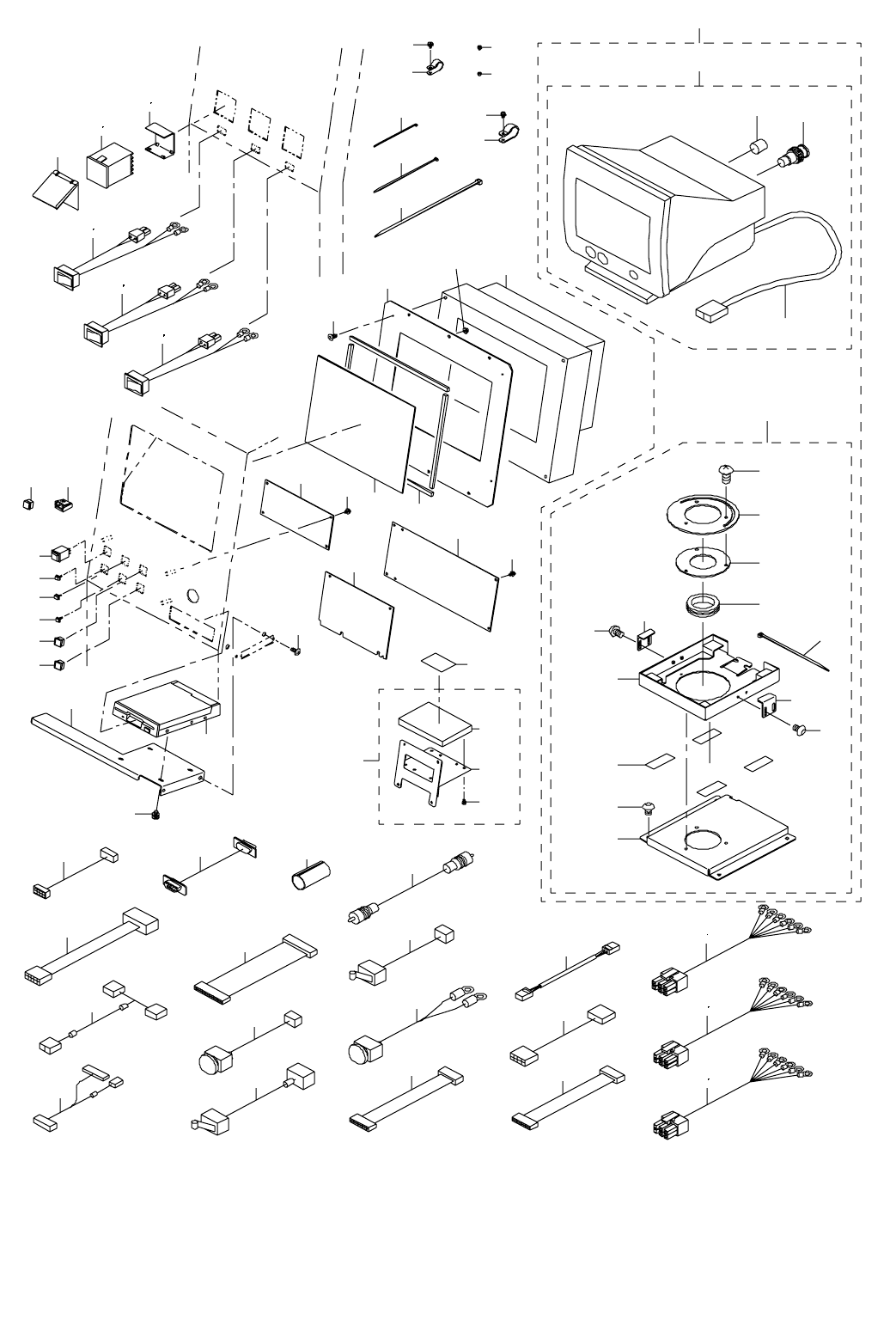

8. COVER COMPONENTS(3)
カバー関係（３）
61
10
11
29
27
39
24
26
22
16
15
37
35
34
33
21
12
38
40
43
23
25
51
81
49 79
50 80
54 84
52 82
53 83
13
30
32
31
36
4
5
2
3
6
1
7
9
8
28
45
44
46
85
47 78
48
55
56
57
57
58
59
60
42
41
14
18
20
19
77
70
73
71
69
71
73
73
68
72
65
64
75
74
76
17
67
66
63
62
- 16 -
NOTE( 注記 ) #01....UNTIL MACHINE REV.J マシン ＲＥＶ．Ｊ まで
#02....AFTER MACHINE REV.K マシン ＲＥＶ．Ｋ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1345-725-000 LCD SHEET
ＬＣＤ シート
1
2 E5776-172-000 TOP COVER PACKING PU トップカバー パッキン ＰＵ 2
3 E1340-725-000 PC BRACKET
ＰＣ ブラケット
1
4 SM-1030601-SN SCREW M3X0.5 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
5 NM-3040520-SF FLANGE NUT M4
フランジナット
6
6 400-18945 PANEL COMPUTER
パネルコンピュータ
1
7 E1310-725-000 FDD SUPPORT ＦＤＤ サポート 1
8 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
3
9 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
10 E9431-725-0A0 KEYBOARD TRUNK CABLE ASM.
キ−ボ−ド中継ケ−ブル組
1
11 E9432-725-0A0 BACK LIGHT TRUNK CABLE ASM.
バックライト中継ケ−ブル組
1
12 E9433-725-0A0 FDD CONNECT CABLE ASM. ＦＤＤ 接続ケ−ブル組 1
13 E8611-725-0A0 ARCNET BOARD ASM.
ＡＲＣＮＥＴ 基板組（制御用）
1
14 E9616-721-000 MS-DOS LICENES SEAL
ＭＳ − ＤＯＳ ライセンスシール
1
15 E8603-725-0A0 OPERATION BOARD ASM.
オペレ−ション基板組
1
16 E8604-725-0A0 OPERATION SW BOARD ASM.
オペレ−ション ＳＷ 基板組
1
17 E9614-725-0A0 HARD DISK ASM. ハ−ドディスク組 1
18 E1339-725-000 HARD DISK BRACKET
ハードディスクブラケット
(1)
19 400-40423 SILICON DISK 256MB
シリコンディスク
(1)
20 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
21 E9454-721-0A0 PORTRAIT MONITOR CABLE ASM.
画像モニタ−ケ−ブル組
1
22 E9405-725-0A0 HOD TRUNK CABLE ASM. ＨＯＤ 中継ケ−ブル組 1
23 E9418-802-0A0 R EMERGENCY SW CABLE ASM.
Ｒ エマ−ジェンシ−スイッチケ−ブル組
1
24 E9411-725-0A0 F COVER OPEN SW CABLE ASM.
Ｆ カバ−オ−プン ＳＷ ケ−ブル組
1
25 E9419-802-0A0 R COVER OPEN SW CABLE ASM.
Ｒ カバ−オ−プン ＳＷ ケ−ブル組
1
26 E9410-725-0A0 F EMERGENCY SW CABLE ASM.
Ｆ エマジェンシ− ＳＷ ケ−ブル組
1
27 E9412-725-0A0 F OPER ATION SW CABLE ASM. Ｆ オペパネ ＳＷ ケ−ブル組 1
28 E9404-802-0A0 AIR SENSOR RELAY CABLE ASM.
エアセンサ中継ケ−ブル組
1
29 E9402-725-0A0 SIGNAL LI GHT T RUNK C ABLE ASM.
シグナルライト中継ケ−ブル組
1
30 HA-0023700-30 PUSH BUTTON SW GUARD BARRIER
押しボタンスイッチガ−ドバリヤ
1
31 HA-0029700-00 UP AND DOWN SW
昇降 ＳＷ
6
32 HA-0024300-30 UP AND DOWN SW LED (YELLOW) 昇降 ＳＷ ＬＥＤ （キ） 2
33 HA-0029700-20 UP AND DOWN SW BOTTON (YELLOW)
昇降 ＳＷ ボタン （キ）
2
34 HA-0024300-10 SWITCH COVER
スイッチ カバ−
2
35 HA-0024300-3A LED FOR SWITCH
スイッチ用 ＬＥＤ
2
36 HA-0029700-30 UP AND DOWN SW
昇降 ＳＷ
1
37 HA-0029700-3A UP AND DOWN SW
昇降 ＳＷ
1
38 E9236-725-0A0 RELAY CABLE ASM. パネルコンピュ−タ電源中継ケ−ブル組 1
39 E9437-725-0A0 PRINTER RELAY CABLE ASM.
プリンタ中継ケ−ブル組
1
40 E9580-725-0A0 TRACK BALL RELAY CABLE ASM.
トラックボ−ル中継ケ−ブル組
1
41 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
42 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
43 E9632-715-D00 ZIPPER TUBE (GPJ-30) ジッパーチューブ（ＧＰＪ −３０） 0.35
44 NM-6860003-SC NUT M2.6
六角ナット Ｍ ２．６ ３種
2
45 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
46
#02
400-53181 TEMPERATURE ADJUSTMENT UNIT
温度調節器
3
47
#02
400-53182 COVER
カバー
3
48 HD-0017600-30 TEMP. HARD COVER 温調器ハードカバー 3
49
#02
400-53191 L-TEMP CTL CABLE ASM
Ｌ 温調ケーブル組
1
50
#02
400-53192 C-TEMP CTL CABLE ASM
Ｃ 温調ケーブル組
1
51
#02
400-53193 R-TEMP CTL CABLE ASM
Ｒ 温調ケーブル組
1
52
#02
400-53188 L-TEMP CTL SW CABLE ASM
Ｌ 温調スイッチケーブル組
1
53 #02 400-53189 C-TEMP CTL SW CABLE ASM Ｃ 温調スイッチケーブル組 1
54
#02
400-53190 R-TEMP CTL SW CABLE ASM
Ｒ 温調スイッチケーブル組
1
55 HX-0015000-0H CABLE CLIP
ケ−ブルクリップ
11
56 HX-0015000-0K CABLE CLIP
ケ−ブルクリップ
2
57 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
13
58 EA-9500B01-00 CABLE BAND 束線バンド 19
59 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
3
60 HX-0006500-0B CABLE BAND
束線バンド
3
61 E9619-729-000 FDD
ＦＤＤ
1
62 400-33712 VISION MONITOR COMPLETION ASM
ビジョンモニタ総組 ＳＴ
1
63 400-33446 VISION MONITOR ST ASM 画像モニタ ＳＴ 組 (1)
64 400-33343 BNCRCA CONVERSION CONNECTOR
ＢＮＣＲＣＡ 変換コネクタ
(1)
65 400-33344 DUST CONTROL CAP
防塵キャップ
(1)
66 400-33345 CRT MONITOR POWER CABLE ASM(ST)
ＣＲＴ モニタ電源ケーブル組（ＳＴ）
(1)
67 400-33517 VISION MONITOR BRACKET ASM
画像モニタブラケット組
(1)
68 400-33001 FLANGE PLATE フランジプレート (1)
69 400-33002 COLUMN PLATE
コラムプレート
(1)
70 400-33003 CRT BRACKET
ＣＲＴ ブラケット
(1)
71 400-33004 FIXING BRACKET
フィキシングブラケット
(2)
72 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(3)
73 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (8)
74 HX-0025300-0B GROMMET グロメット (1)
75 EA-9500B01-00 CABLE BAND
束線バンド
(1)
76 400-37952 PTFE TAPE
ＰＴＦＥ テープ
(0.08)
77 400-33000 CRT BASE
ＣＲＴ ベース
(1)
78
#01
HD-0017600-20 TEMP. TERMINAL COVER
温調器端子カバー
3
79 #01 E9330-802-0A0 L TEMP. CABLE ASM. Ｌ 温調ケ−ブル組 1
80
#01
E9331-802-0A0 C TEMP. CABLE ASM.
Ｃ 温調ケ−ブル組
1
81
#01
E9332-802-0A0 R TEMP. CABLE ASM.
Ｒ 温調ケ−ブル組
1
82
#01
E9232-802-0A0 L TEMP. CONT.SW CABLE ASM.
Ｌ 温調電源 ＳＷ ケ−ブル組
1
83
#01
E9233-802-0A0 C TEMP. CONT.SW CABLE ASM.
Ｃ 温調電源 ＳＷ ケ−ブル組
1
84 #01 E9234-802-0A0 R TEMP. CONT.SW CABLE ASM. Ｒ 温調電源 ＳＷ ケ−ブル組 1
85
#01
HD-0017600-00 TEMPERATURE BLIND CONTROLLER
温度調節器
3
- 17 -

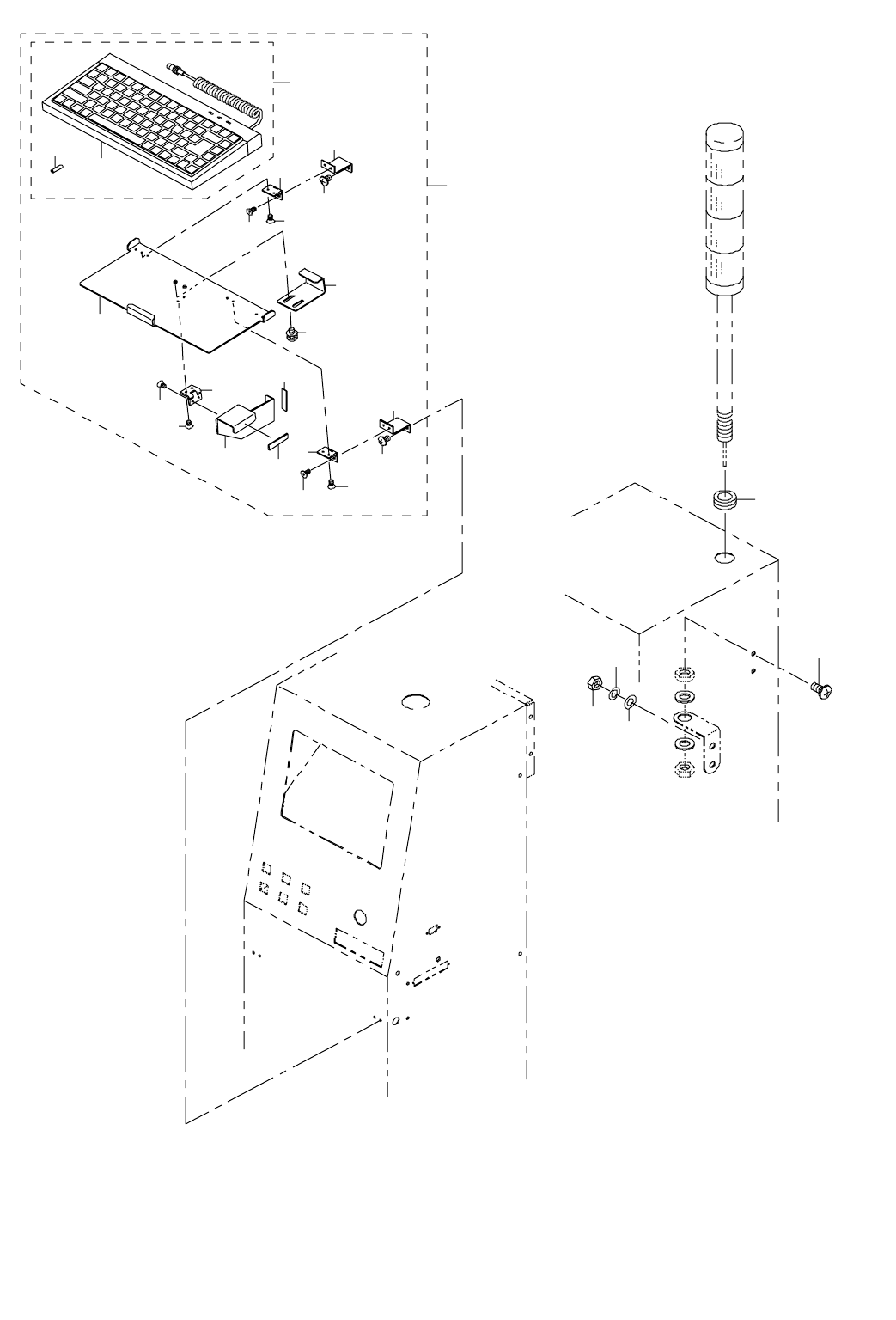

9. COVER COMPONENTS(4)
カバー関係（４）
17
16
14
15
18
1
3
8
12
8
2
13
4
9
9
6
8
9
9
10
11
11
9
9
10
12
7
5
