- 19 - 10 . HO D BO X CO M PON EN TS ＨＯＤ ＢＯＸ 関係 1 REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 E96 03-8 02- 0 00 H O D B O X A SM. ＨＯＤ ＢＯＸ 組 1

100%1 / 76
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1341-721-0A0 KB BRACKET ASM.
ＫＢ ブラケット組
1
2 400-12514 KB BRACKET
ＫＢ ブラケット
(1)
3 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
(1)
4 400-03284 KEY BOARD
キーボード
(1)
5 HX-0033500-0G SPACER
スペーサ
(2)
6 E1347-721-000 KB STAND R
ＫＢ スタンド Ｒ
(1)
7 400-01440 KB CLAMP
ＫＢ クランプ
(1)
8 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
9 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(12)
10 E1344-721-000 KEYBOARD MOUNTING PLATE
キーボード取付板
(2)
11 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
12 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
13 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
14 NM-6060003-SC NUT M6
六角ナット Ｍ ６
2
15 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
2
16 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
2
17 HX-0005500-0N RUBBER BUSHING
ブッシュ
1
18 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
2
- 19 -

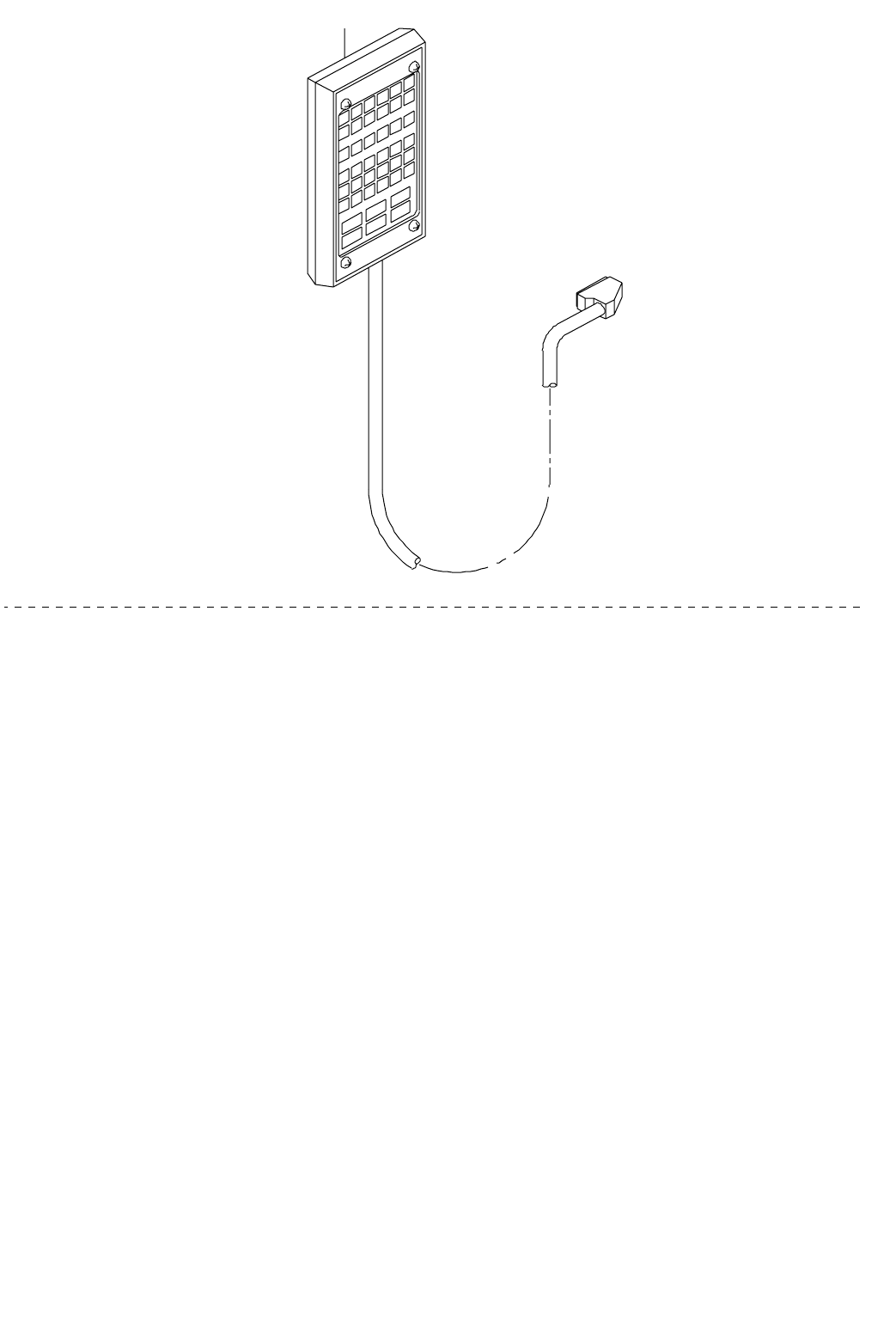

10. HOD BOX COMPONENTS
ＨＯＤ ＢＯＸ 関係
1
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9603-802-000 HOD BOX ASM.
ＨＯＤ ＢＯＸ 組
1
- 20 -

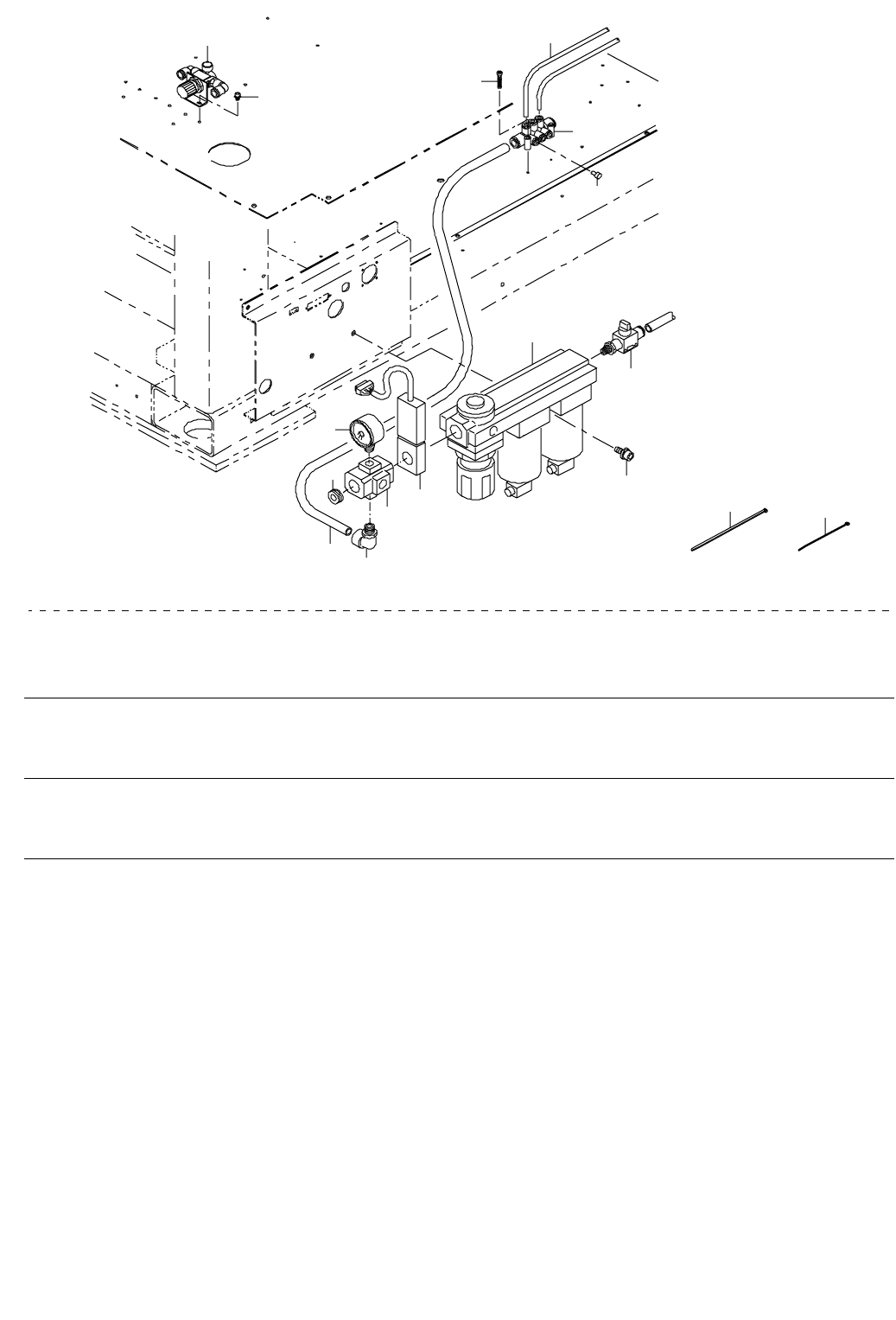

11. AIR COMPONENTS
エアー関係
NOTE( 注記 ) #01....Q'TY:5PCS. WHEN SHAPE 外形基準使用の時は、数量５個
REFERENCE IS USED.
8
6
7
12
3
4
5
9
13
16
11
1
14
15
10
2
17
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PF-0552120-A0 AIR COMBINATION
エアコンビネ−シヨン
1
2 SL-6082092-TN BOLT
座金付き六角穴ボルト
2
3 E9403-721-0A0 PRESSURE SENSOR CABLE ASM.
減圧検知ケ−ブル組
1
4 PF-9040020-00 CROSS SPACER
クロス スペ−サ
1
5 PJ-0253000-01 PLUG
プラグ
1
6 PF-0652050-00 PRESSURE GAUGE
圧力計
1
7 PJ-3041052-01 ELBOW UNION B
エルボユニオン Ｂ
1
8 PV-0152060-00 HAND VALVE
ハンドバルブ
1
9 PJ-3091000-01 MANIFOLD
ワンタッチ管継手マニホ−ルド
1
10 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
2
11 E2619-760-000 CAP
止栓 φ ６
2
12 BT-1000651-EB POLYURETHANE TUBE
ポリウレタンチューブ
1
13 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
33
14 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
80
15 EA-9500B01-00 CABLE BAND
束線バンド
15
16
#01
E2199-802-0A0 REDUCING VALVE ASM.
減圧弁組
3
17 SL-6040892-TN BOLT
座金付き六角穴ボルト
6
