- 44 - NO TE ( 注記 ) *I N S TA LLAT IO N PO SIT IO N AN D DI RE CTI ON V AR Y I F T H E PWB T R AN SF ER RE FER EN CE IS DIF FE RE NT . 基板搬送基準が異なると取付位置、方向が変わります。 RE F.NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 E 20…
- 43 -

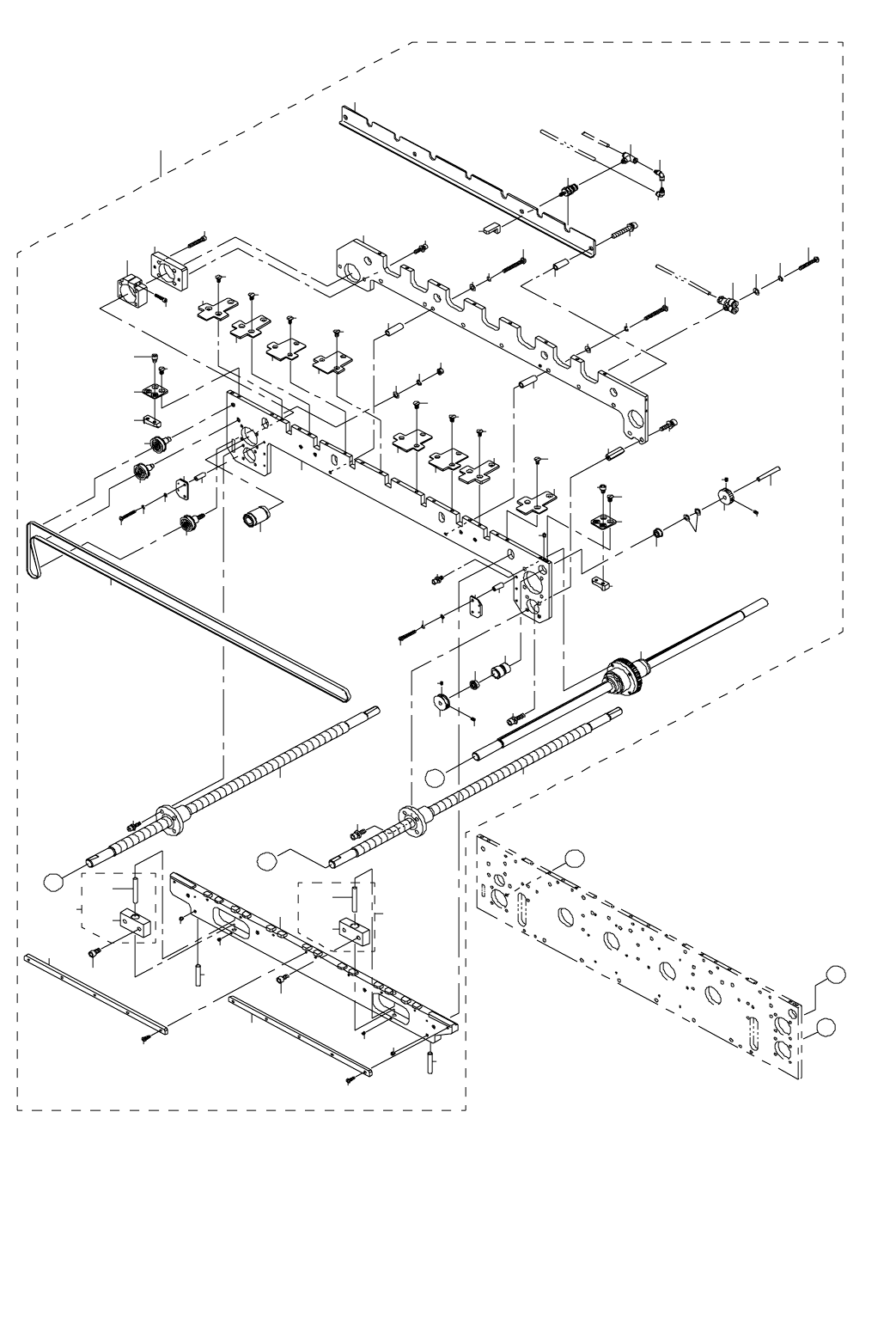

25. CENTER TABLE COMPONENT(2)
センターテーブル関係（２）
15
36
15
36
37
38
16
16
41
42
42
43
44
44
45
47
48
47
46
49
50
51
52
53
53
54
56
57
55
56
57
58
59
65
60
65
64
45
63
55
39
40
63
58
64
62
61
67
68
4
8
6
7
6
9
10
11
11
8
7
3
14
13
15
13
15
15
15
15
15
15
13
17
18
19
20
22
23
23
24
22
25
26
26
28
14
30
31
33
32
5
31
34
34
35
35
15
2
29
24
27
1
21
28
21
13
14
14
12
A
B
C
A
C
B
66
- 44 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2051-802-0A0 DRIVING PLATE ASM.
幅調整駆動板組
1
2 E2051-802-000 WIDE ADJUSTING DRIVING PLATE A
幅調整駆動板 Ａ
(1)
3 E2052-802-000 WIDE ADJUSTING DRIVING PLATE B
幅調整駆動板 Ｂ
(1)
4 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(2)
5 E2053-802-000 EDGE CLAMP DRIVING PLATE B
エッジクランプ駆動板 Ｂ
(1)
6 SM-4043501-SE SCREW M4 L=35 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝３５ (2)
7 WP-0482016-SZ WASHER
平座金
(2)
8 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
9 E2054-802-000 Y CLAMP CYLINDER FITTING PLATE
Ｙ クランプシリンダ取付板
(1)
10 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
11 E2055-802-000 WIDE ADJUSTING SPLICING SPACER
幅調整補強スペーサ
(2)
12 E2056-802-000 Y PUSHER
Ｙ プッシャ
(7)
13 E2057-802-000 BOARD HOLDING PLATE C
基板受け板 Ｃ
(4)
14 E2058-802-000 BOARD HOLDING PLATE D
基板受け板 Ｄ
(4)
15 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2 8)
16 SS-6110610-TP SCREW 11/64-40 L=6
平ねじ １１／６４−４０ Ｌ ＝６
(4)
17 E2059-802-000 LINEAR BEARING BRACKET
リニアベアリングブラケット
(1)
18 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(2)
19 E2060-802-000 LINEAR BEARING SPACER リニアベアリングスペーサ (1)
20 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(4)
21 E2061-802-000 SENSOR FITTING PLATE
ピン検出センサ取付板
(2)
22 SM-4032501-SN SCREW M3X0.5 L=25
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝２５
(4)
23 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(4)
24 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(4)
25 E2062-802-000 Y PUSHER SPACER
Ｙ プッシャスペーサ
(4)
26 E2063-802-000 PIN DETECTOR SENSOR STUD
ピン検出センサスタッド
(4)
27 E2064-802-000 DRIVING PLATE STUD
幅調整駆動板スタッド
(2)
28 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
29 E2065-802-0A0 HOUSING ASM.
スライド軸受けハウジング組
(1)
30 SL-6041292-TN SCREW 座金付き六角穴ボルト (4)
31 E2071-802-000 WIDE ADJUSTING SCREW SHAFT
幅調整スクリュウシャフト
(2)
32 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4)
33 SL-6051692-TN BOLT
座金付き六角穴ボルト
(2)
34 E2009-802-000 BOARD RAIL
基板レール
(2)
35 SM-4031001-SN SCREW
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(1 0)
36 E2020-802-000 BOARD HOLDING PLATE E
基板受け板 Ｅ
(2)
37 E2021-802-000 BOARD GUIDE TIP A
基板ガイドチップ Ａ
(1)
38 E2022-802-000 BOARD GUIDE TIP B
基板ガイドチップ Ｂ
(1)
39 E2024-802-000 CONVEYOR DRIVING SHAFT HOLDER
搬送駆動軸受
(1)
40 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(1)
41 E2025-802-000 CONVEYOR DRIVING PULLEY
搬送駆動プーリ
(1)
42 SM-8030502-TP SCREW M3 L=5
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(2)
43 E2026-802-000 CONVEYOR DRIVING SHAFT 搬送駆動軸 (1)
44 E2027-802-000 EDGE CLAMP DRIVING SHAFT
エッジクランプ駆動軸
(2)
45 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(2)
46 E2034-802-000 CONVEYOR BELT
搬送ベルト
(1)
47 E2035-802-0A0 VERTICAL PULLEY COMPL.
従動プ−リ結合
(2)
48 E2037-802-0A0 VERTICAL TENSION PULLEY COMPL.
従動テンションプ−リ結合
(1)
49 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
50 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
51 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
52 E2038-802-000 CONVEYOR VERTICAL GEAR A
搬送従動歯車 Ａ
(1)
53 SM-8030502-TP SCREW M3 L=5
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(2)
54 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
55 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
56 E2111-721-000 BEARING ミニチュアストロークベアリング (1)
57 E4105-729-000-A SHAFT SUPPORT
シャフトサポート
(1)
58 SM-6051002-TN BOLT
六角穴ボルト
(4)
59 PA-0600505-A0 AIR CYLINDER
エアシリンダ
(7)
60 PJ-3050405-02 T-UNION
両口チ−ズユニオン
(7)
61 PJ-3080400-02 QUICK COUPLING
ワンタッチ継手
(1)
62 SM-4043001-SC SCREW
なべ小ねじ
(1)
63 SB-1050007-00 BEARING
ころがり軸受
(2)
64 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
65 PJ-3040400-05 STREET ELBOW
ストリートエルボ
(4)
66 SB-7100001-00 BEARING
リニアベアリング
(1)
67 WP-0482016-SZ WASHER
平座金
(1)
68 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
- 45 -
26. CENTER TABLE COMPONENT(3)
センターテーブル関係（３）
3
5
10
6
6
2
6
9
6
28
27
13
16
16
15
16
15
16
18
19
19
46
21
21
22
23
24
24
25
12
11
26
31
31
32
29
29
26
28
27
25
32
33
33
34
36
35
38
38
39
39
50
40
43
43
44
45
47
48
49
43
49
A
49
43
49
B
B
38
50
50
51
30
51
37
37
57
1
20
17
A
39
56
4
4
34
8
7
30
7
8
14
52
53
41
42
55
54
