- 45 - 26 . CE NT E R T AB LE CO M PON EN T ( 3) センターテーブル関係（３） 3 5 10 6 6 2 6 9 6 28 27 13 16 16 15 16 15 16 18 19 19 46 21 21 22 23 24 24 25 12 11 26 31 31 32 29 29 26 28 27 25 32 33 33 34 36 35 38 38 39 39 50 40 43 43 …
- 44 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2051-802-0A0 DRIVING PLATE ASM.
幅調整駆動板組
1
2 E2051-802-000 WIDE ADJUSTING DRIVING PLATE A
幅調整駆動板 Ａ
(1)
3 E2052-802-000 WIDE ADJUSTING DRIVING PLATE B
幅調整駆動板 Ｂ
(1)
4 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(2)
5 E2053-802-000 EDGE CLAMP DRIVING PLATE B
エッジクランプ駆動板 Ｂ
(1)
6 SM-4043501-SE SCREW M4 L=35 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝３５ (2)
7 WP-0482016-SZ WASHER
平座金
(2)
8 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
9 E2054-802-000 Y CLAMP CYLINDER FITTING PLATE
Ｙ クランプシリンダ取付板
(1)
10 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
11 E2055-802-000 WIDE ADJUSTING SPLICING SPACER
幅調整補強スペーサ
(2)
12 E2056-802-000 Y PUSHER
Ｙ プッシャ
(7)
13 E2057-802-000 BOARD HOLDING PLATE C
基板受け板 Ｃ
(4)
14 E2058-802-000 BOARD HOLDING PLATE D
基板受け板 Ｄ
(4)
15 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2 8)
16 SS-6110610-TP SCREW 11/64-40 L=6
平ねじ １１／６４−４０ Ｌ ＝６
(4)
17 E2059-802-000 LINEAR BEARING BRACKET
リニアベアリングブラケット
(1)
18 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(2)
19 E2060-802-000 LINEAR BEARING SPACER リニアベアリングスペーサ (1)
20 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(4)
21 E2061-802-000 SENSOR FITTING PLATE
ピン検出センサ取付板
(2)
22 SM-4032501-SN SCREW M3X0.5 L=25
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝２５
(4)
23 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(4)
24 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(4)
25 E2062-802-000 Y PUSHER SPACER
Ｙ プッシャスペーサ
(4)
26 E2063-802-000 PIN DETECTOR SENSOR STUD
ピン検出センサスタッド
(4)
27 E2064-802-000 DRIVING PLATE STUD
幅調整駆動板スタッド
(2)
28 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
29 E2065-802-0A0 HOUSING ASM.
スライド軸受けハウジング組
(1)
30 SL-6041292-TN SCREW 座金付き六角穴ボルト (4)
31 E2071-802-000 WIDE ADJUSTING SCREW SHAFT
幅調整スクリュウシャフト
(2)
32 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4)
33 SL-6051692-TN BOLT
座金付き六角穴ボルト
(2)
34 E2009-802-000 BOARD RAIL
基板レール
(2)
35 SM-4031001-SN SCREW
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(1 0)
36 E2020-802-000 BOARD HOLDING PLATE E
基板受け板 Ｅ
(2)
37 E2021-802-000 BOARD GUIDE TIP A
基板ガイドチップ Ａ
(1)
38 E2022-802-000 BOARD GUIDE TIP B
基板ガイドチップ Ｂ
(1)
39 E2024-802-000 CONVEYOR DRIVING SHAFT HOLDER
搬送駆動軸受
(1)
40 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(1)
41 E2025-802-000 CONVEYOR DRIVING PULLEY
搬送駆動プーリ
(1)
42 SM-8030502-TP SCREW M3 L=5
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(2)
43 E2026-802-000 CONVEYOR DRIVING SHAFT 搬送駆動軸 (1)
44 E2027-802-000 EDGE CLAMP DRIVING SHAFT
エッジクランプ駆動軸
(2)
45 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(2)
46 E2034-802-000 CONVEYOR BELT
搬送ベルト
(1)
47 E2035-802-0A0 VERTICAL PULLEY COMPL.
従動プ−リ結合
(2)
48 E2037-802-0A0 VERTICAL TENSION PULLEY COMPL.
従動テンションプ−リ結合
(1)
49 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
50 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
51 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
52 E2038-802-000 CONVEYOR VERTICAL GEAR A
搬送従動歯車 Ａ
(1)
53 SM-8030502-TP SCREW M3 L=5
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(2)
54 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
55 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
56 E2111-721-000 BEARING ミニチュアストロークベアリング (1)
57 E4105-729-000-A SHAFT SUPPORT
シャフトサポート
(1)
58 SM-6051002-TN BOLT
六角穴ボルト
(4)
59 PA-0600505-A0 AIR CYLINDER
エアシリンダ
(7)
60 PJ-3050405-02 T-UNION
両口チ−ズユニオン
(7)
61 PJ-3080400-02 QUICK COUPLING
ワンタッチ継手
(1)
62 SM-4043001-SC SCREW
なべ小ねじ
(1)
63 SB-1050007-00 BEARING
ころがり軸受
(2)
64 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
65 PJ-3040400-05 STREET ELBOW
ストリートエルボ
(4)
66 SB-7100001-00 BEARING
リニアベアリング
(1)
67 WP-0482016-SZ WASHER
平座金
(1)
68 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
- 45 -

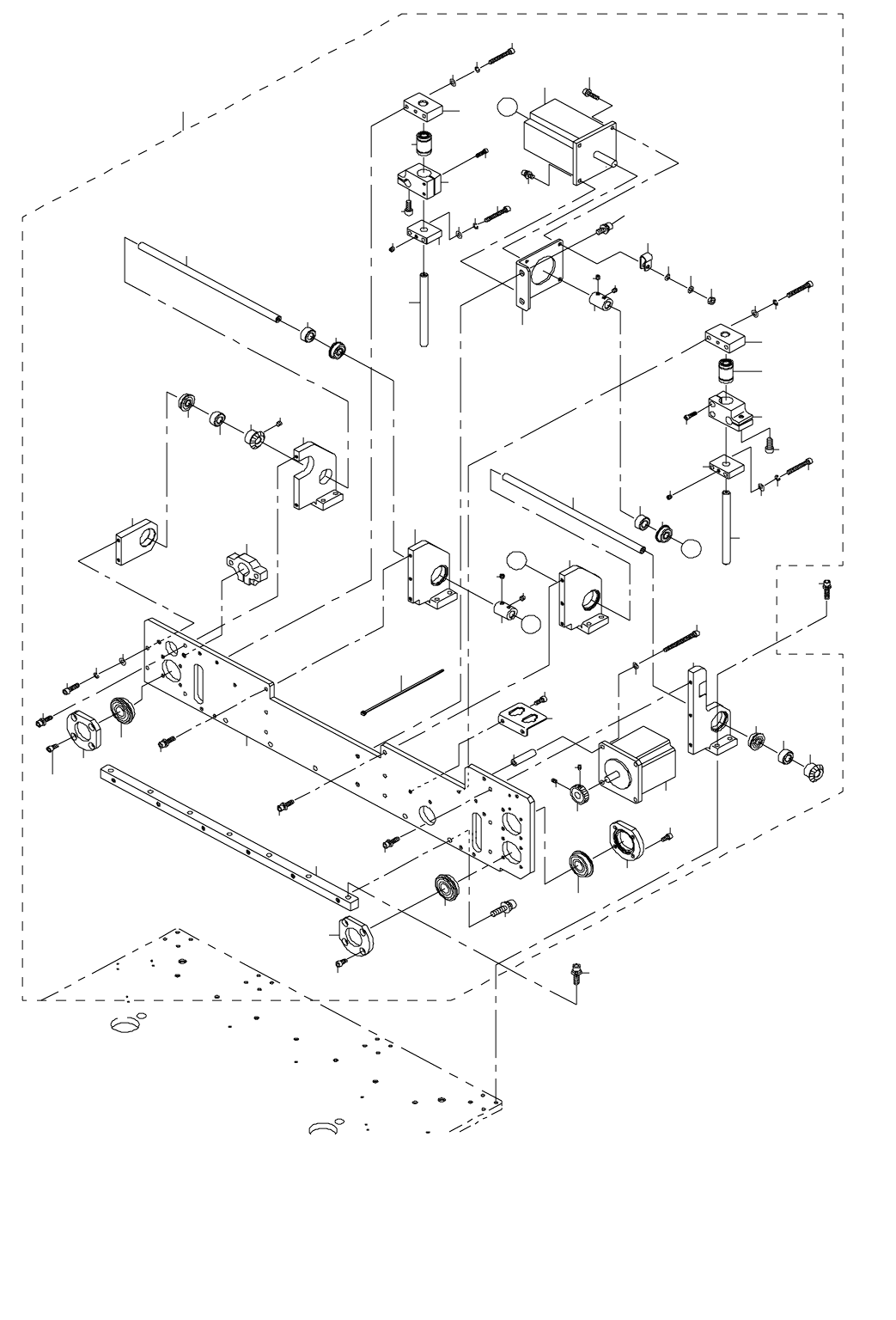

26. CENTER TABLE COMPONENT(3)
センターテーブル関係（３）
3
5
10
6
6
2
6
9
6
28
27
13
16
16
15
16
15
16
18
19
19
46
21
21
22
23
24
24
25
12
11
26
31
31
32
29
29
26
28
27
25
32
33
33
34
36
35
38
38
39
39
50
40
43
43
44
45
47
48
49
43
49
A
49
43
49
B
B
38
50
50
51
30
51
37
37
57
1
20
17
A
39
56
4
4
34
8
7
30
7
8
14
52
53
41
42
55
54
- 46 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2081-802-0A0 FIXING PLATE ASM.
支え軸固定板組
1
2 E2081-802-000 SUPPORT SHAFT FIXING PLATE
支え軸固定板
(1)
3 E2082-802-000 SPLICING PLATE A
補強 Ａ
(1)
4 E2083-802-000 SPLICING PLATE B
補強 Ｂ
(2)
5 E2084-802-000 SPLICING PLATE C
補強 Ｃ
(1)
6 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(11)
7 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(4)
8 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
9 E2086-802-000 DRIVING SHAFT HOLDING PLATE
幅調整駆動軸受け板
(1)
10 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(2)
11 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
12 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
13 E2087-802-000 PULSE MOTOR FITTING PLATE
パルスモータ取付板
(1)
14 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
15 E2088-802-000 COUPLING
カップリング
(2)
16 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(8)
17 E2089-802-000 CONNECTOR FITTING PLATE
コネクタ取付板
(1)
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
19 E2090-802-000 WIDE ADJUSTING DRIVING SHAFT
幅調整駆動軸
(2)
20 E2091-802-000 PULSE MOTOR STUD
パルスモータスタッド
(3)
21 E3034-802-000 S MOTOR GEAR
Ｓ モータギア
(2)
22 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(1)
23 E2092-802-000 CONVEYOR DRIVING GEAR
搬送駆動歯車
(1)
24 SM-8030502-TP SCREW M3 L=5
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(2)
25 E2014-802-000 HOLDING PLATE A
テーブル駆動軸受け板 Ａ
(2)
26 SM-6043002-TN SCREW
六角穴ボルト
(4)
27 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(4)
28 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
29 E2015-802-000 HOLDING PLATE B
テーブル駆動軸受け板 Ｂ
(2)
30 SM-6043002-TN SCREW
六角穴ボルト
(4)
31 E2016-802-000 TABLE DRIVING PEACE
テーブル駆動片
(2)
32 SM-6031202-TN B0LT
六角穴ボルト Ｍ ３ Ｌ ＝１２
(4)
33 E2017-802-000 BACKUP TABLE SUPPORT SHAFT
バックアップテーブル支え軸
(2)
34 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(2)
35 E2008-802-000 SPLICING PLATE F
支え軸受け補強板 Ｆ
(1)
36 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
37 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(2)
38 E2023-802-000 WIDE ADJUSTING BEARING SUPPORT
幅調整ベアリング押え
(3)
39 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(12)
40 E2039-802-000 GUIDE SHAFT HOLDER
ガイド軸受
(1)
41 HX-0015000-0B CABLE CLIP
ケ−ブルクリップ
(1)
42 EA-9500B01-00 CABLE BAND
束線バンド
(1)
43 E2093-802-000 FIXING COLLAR C
幅調整駆動軸固定カラー Ｃ
(4)
44 E9467-802-0A0 WIDE ADJUSTING MOTOR ASM.
センタ−幅調モ−タ組
(1)
45 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
46 E9466-802-0A0 CENTER CONVEYOR MOTOR ASM.
センタ−搬送モ−タ組
(1)
47 SM-6044552-TP BOLT M4X45
六角穴ボルト
(3)
48 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(3)
49 SB-1080005-00 RADIAL BEARING
ラジアル軸受
(4)
50 SB-1120007-00 BEARING
ころがり軸受
(3)
51 SB-7080001-00 BEARING
ころがり軸受
(2)
52 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
53 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
54 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(1)
55 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
56 SL-6052092-TN SCREW
座金付き六角穴ボルト
7
57 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
16
