- 53 -
30. IN BUFFER COMPONENTS(1)
ＩＮ バッファ関係（１）
30
3
1 2
29
31
26
23
25
28
19
21
20
14
32
7
12
11
10
11
9
18
17
12
6
16
13
15
5
22
27
4
10
9
8
3
7
4
20
21
22
19
23
8
27
26
25
24
28
31
30
29
18
17
24
- 54 -
NOTE( 注記 ) #01....FOR FRONT ･ PIN ･ RIGHT-LEFT 手前・ピン・右左用
FOR FRONT ･ OUTLINE ･ RIGHT-LEFT 手前・外形・右左用
FOR REAR ･ PIN ･ LEFT-RIGHT 奥・ピン・左右用
FOR REAR ･ OUTLINE ･ LEFT-RIGHT 奥・外形・左右用
#02....FOR FRONT ･ PIN ･ LEFT-RIGHT 手前・ピン・左右用
FOR FRONT ･ OUTLINE ･ LEFT-RIGHT 手前・外形・左右用
FOR REAR ･ PIN ･ RIGHT-LEFT 奥・ピン・右左用
FOR REAR ･ OUTLINE ･ RIGHT-LEFT 奥・外形・右左用
*ALL PARTS EXCEPT NOTES ARE COMMON.
注記以外の部品は、全て共通です。
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E2239-802-000-A BC-F RAIL PLATE R
ＢＣ − Ｆ レールプレート Ｒ
1
2
#02
E2210-802-000-A BC-F RAIL PLATE L
ＢＣ − Ｆ レールプレート Ｌ
1
3 E2200-802-000 BC RAIL A
ＢＣ レール Ａ
2
4 SL-6040892-TN BOLT
座金付き六角穴ボルト
6
5 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
6 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
7 E2202-802-000 BC RAIL SPACER
ＢＣ レールスペーサ
2
8 E2203-802-000 BC-PWB GUIDE
ＢＣ − ＰＷＢ ガイド
2
9 SM-4031001-SC SCREW M3X0.5 L=10
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
6
10 SM-4030601-SC SCREW M3 X 6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ 4
11 E2205-802-000 BC-PWB GUIDE B IN
ＢＣ − ＰＷＢ ガイド Ｂ ＩＮ
2
12 E2204-802-000 BC-PWB GUIDE A IN
ＢＣ − ＰＷＢ ガイド Ａ ＩＮ
2
13 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
14
#02
E2211-802-000-A BC-R RAIL PLATE L
ＢＣ − Ｒ レールプレート Ｌ
1
15 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
16 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
17 E2208-802-000 BC UPPER PLATE
ＢＣ アッパープレート
2
18 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
4
19 E2111-715-0A0 CONVEYOR PULLEY ASM. 搬送プ−リ（組） 4
20 E2111-715-000 CONVEYOR PULLEY
搬送プーリ
(1)
21 SB-1040001-00 BEARING
ミニチュアベアリング
(1)
22 E3122-750-000 BU SPACER F
ＢＵ スペーサー Ｆ
4
23 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
4
24 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ 組
6
25 E2089-721-000 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(1)
26 SB-1040001-00 BEARING
ミニチュアベアリング
(2)
27 E2209-802-000 BC CONVEYOR PULLEY COLLAR B
ＢＣ 搬送プーリカラー Ｂ
6
28 SM-4042501-SC SCREW M4X0.7 L=25 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５ 6
29 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
6
30 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
6
31 NM-6040001-SC NUT M4
六角ナット Ｍ ４
6
32
#01
E2240-802-000-A BC-R RAIL PLATE R
ＢＣ − Ｒ レールプレート Ｒ
1
- 55 -

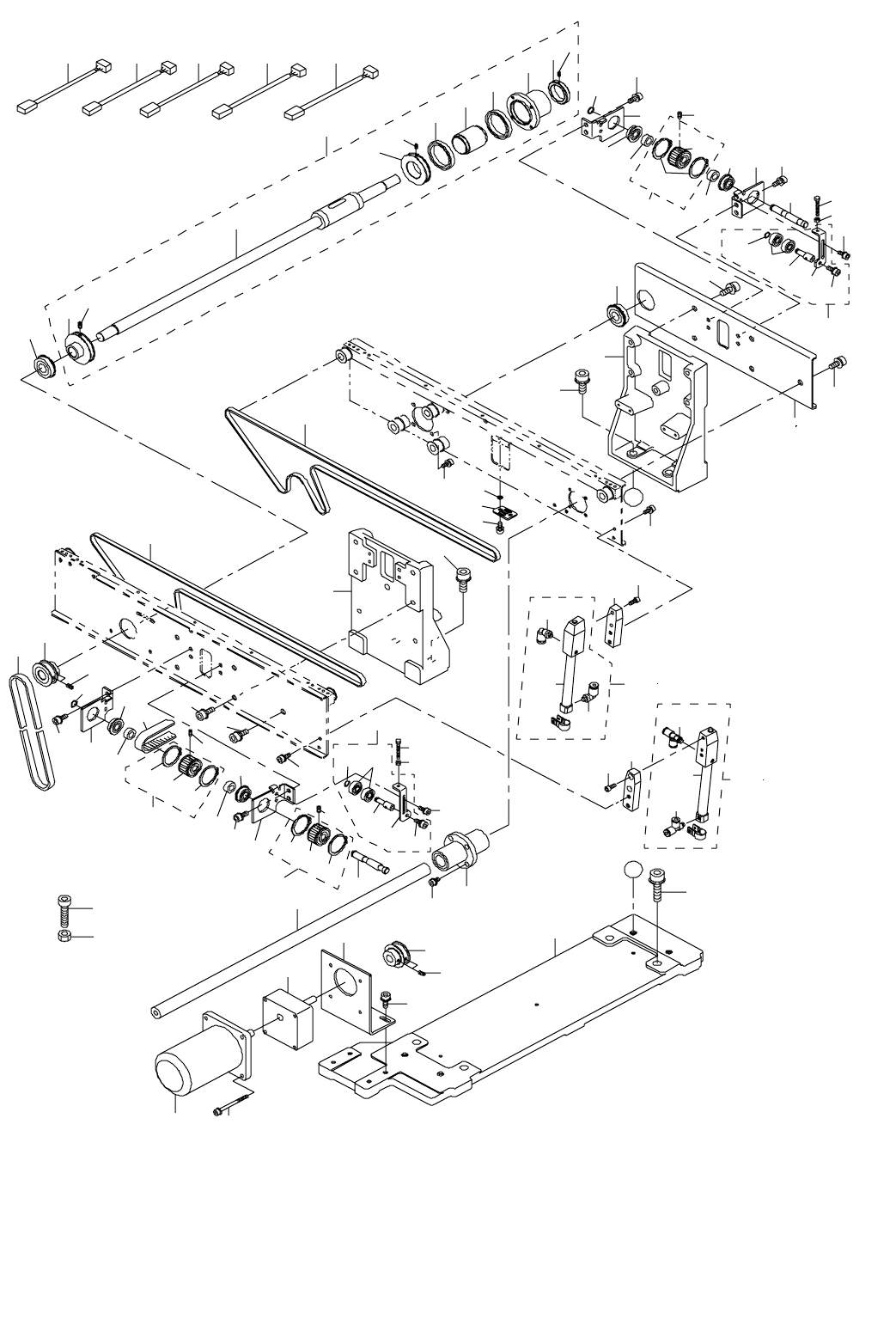

31. IN BUFFER COMPONENTS(2)
ＩＮ バッファ関係（２）
5
80
18
79
22
1
7
8
9
6
9
3
4
10
31
11
69
42
34
30
20
36
44
35
46
41
41
82
40
45
38
37
41
60
41
45
17
46
40
43
39
68
65
64
62
61
63
67
42
21
66
47
2
83 84 85 86
39
81
72
32
39
24
15
16
22
13
88
33
20
44
51
46
18
21
45
14
37
23
40
41
45
42
19
29
25
38
26
28
27
17
35
36
43
46
59
55
53
56
57
54
52
49
58
48
69
12
50
70
71
87
78
73
77
78
A
A
76
74
75
79
76
72
