- 58 -
NOTE( 注記 ) #01....FOR FRONT ･ PIN ･ RIGHT-LEFT 手前・ピン・右左用
FOR FRONT ･ OUTLINE ･ RIGHT-LEFT 手前・外形・右左用
FOR REAR ･ PIN ･ LEFT-RIGHT 奥・ピン・左右用
FOR REAR ･ OUTLINE ･ LEFT-RIGHT 奥・外形・左右用
#02....FOR FRONT ･ PIN ･ LEFT-RIGHT 手前・ピン・左右用
FOR FRONT ･ OUTLINE ･ LEFT-RIGHT 手前・外形・左右用
FOR REAR ･ PIN ･ RIGHT-LEFT 奥・ピン・右左用
FOR REAR ･ OUTLINE ･ RIGHT-LEFT 奥・外形・右左用
*ALL PARTS EXCEPT NOTES ARE COMMON.
注記以外の部品は、全て共通です。
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E2210-802-000-A BC-F RAIL PLATE L
ＢＣ − Ｆ レールプレート Ｌ
1
2
#02
E2239-802-000-A BC-F RAIL PLATE R
ＢＣ − Ｆ レールプレート Ｒ
1
3 E2200-802-000 BC RAIL A
ＢＣ レール Ａ
2
4 SL-6040892-TN BOLT 座金付き六角穴ボルト 6
5 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
6 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
7 E2202-802-000 BC RAIL SPACER
ＢＣ レールスペーサ
2
8 E2203-802-000 BC-PWB GUIDE
ＢＣ − ＰＷＢ ガイド
2
9 SM-4031001-SC SCREW M3X0.5 L=10
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
6
10 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
11 E2205-802-000 BC-PWB GUIDE B IN
ＢＣ − ＰＷＢ ガイド Ｂ ＩＮ
2
12 E2204-802-000 BC-PWB GUIDE A IN
ＢＣ − ＰＷＢ ガイド Ａ ＩＮ
2
13 SM-4030601-SC SCREW M3 X 6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ 2
14
#02
E2240-802-000-A BC-R RAIL PLATE R
ＢＣ − Ｒ レールプレート Ｒ
1
15 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
16 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
17 E2208-802-000 BC UPPER PLATE
ＢＣ アッパープレート
2
18 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
4
19 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
4
20 E2111-715-000 CONVEYOR PULLEY
搬送プーリ
(1)
21 SB-1040001-00 BEARING
ミニチュアベアリング
(1)
22 E3122-750-000 BU SPACER F ＢＵ スペーサー Ｆ 4
23 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
4
24 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ 組
6
25 E2089-721-000 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(1)
26 SB-1040001-00 BEARING
ミニチュアベアリング
(2)
27 E2209-802-000 BC CONVEYOR PULLEY COLLAR B
ＢＣ 搬送プーリカラー Ｂ
6
28 SM-4043001-SR SCREW M4 L=30
なべねじ Ｍ ４ Ｘ ０．７ Ｌ ＝３０
6
29 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
6
30 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
6
31 NM-6040001-SC NUT M4 六角ナット Ｍ ４ 6
32
#01
E2211-802-000-A BC-R RAIL PLATE L
ＢＣ − Ｒ レールプレート Ｌ
1
- 59 -

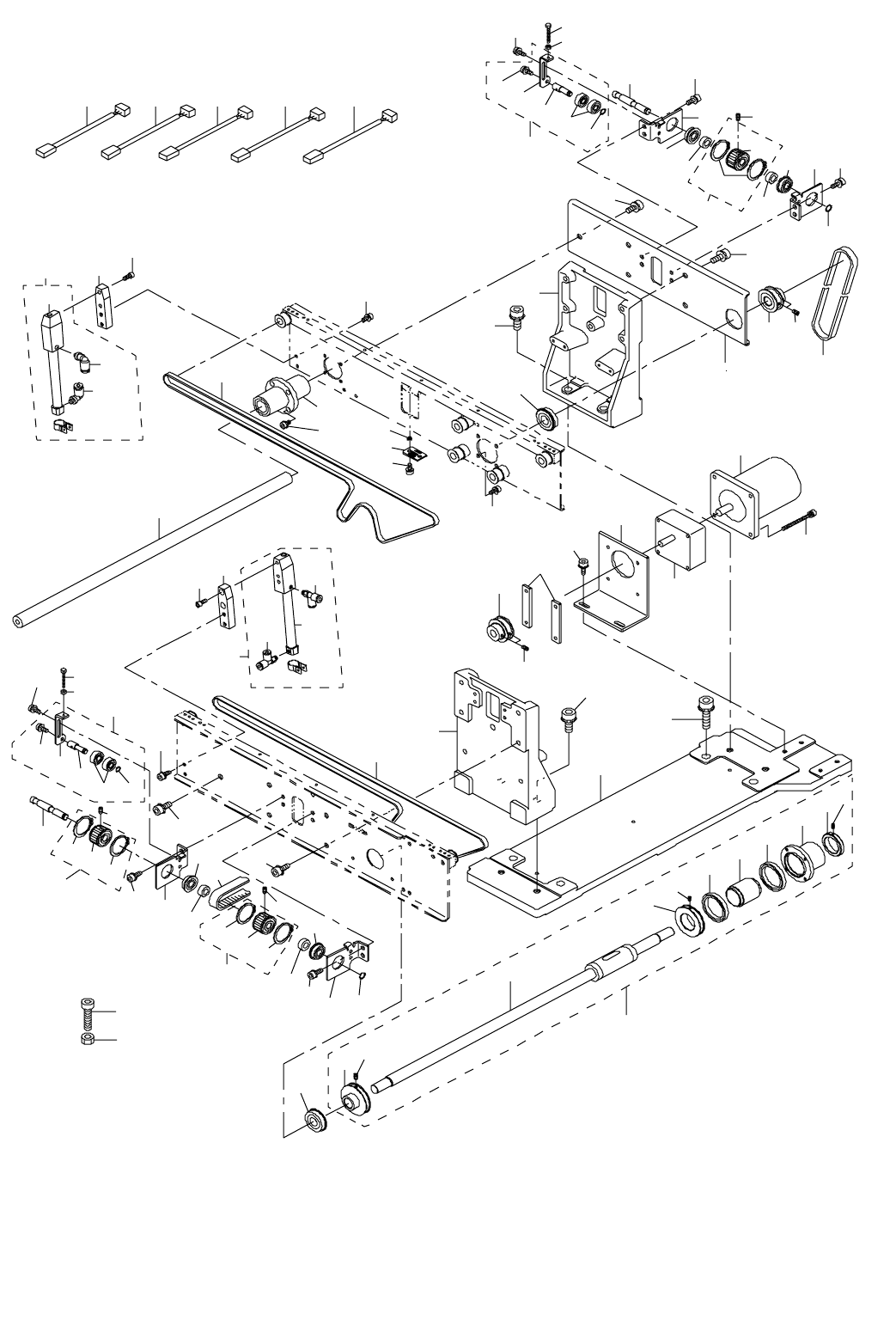

33. OUT BUFFER COMPONENTS(2)
ＯＵＴ バッファ関係（２）
5
80
16
75
22
1
7
8
9
6
9
3
4
10
11
69
42
18
36
44
35
46
41
41
82
40
45
38
37
41
60
41
45
15
46
40
43
39
68
6564
62
61
63
67
42
21
66
47
2
83 84 85 86
39
81
72
39
24
13
14
22
20
75
33
32
18
44
51
46
16
21
45
12
37
23
27
40
41
45
42
17
29
25
32
38
26
28
15
35
36
43
46
59
55
53
56
57
54
52
49
58
48
69
19
50
31
34
30
76
79
78
77
74
73
74
71
70
78
72
- 60 -
NOTE( 注記 ) #01....FOR FRONT ･ PIN ･ RIGHT-LEFT 手前・ピン・右左用
FOR FRONT ･ OUTLINE ･ RIGHT-LEFT 手前・外形・右左用
FOR REAR ･ PIN ･ LEFT-RIGHT 奥・ピン・左右用
FOR REAR ･ OUTLINE ･ LEFT-RIGHT 奥・外形・左右用
#02....FOR FRONT ･ PIN ･ LEFT-RIGHT 手前・ピン・左右用
FOR FRONT ･ OUTLINE ･ LEFT-RIGHT 手前・外形・左右用
FOR REAR ･ PIN ･ RIGHT-LEFT 奥・ピン・右左用
FOR REAR ･ OUTLINE ･ RIGHT-LEFT 奥・外形・右左用
#03....FOR FRONT ･ PIN ･ LEFT-RIGHT 手前・ピン・左右用
FOR FRONT ･ OUTLINE ･ LEFT-RIGHT 手前・外形・左右用
#04....FOR FRONT ･ PIN ･ RIGHT-LEFT 手前・ピン・右左用
FOR FRONT ･ OUTLINE ･ RIGHT-LEFT 手前・外形・右左用
#05....FOR REAR ･ PIN ･ LEFT-RIGHT 奥・ピン・左右用
FOR REAR ･ OUTLINE ･ LEFT-RIGHT 奥・外形・左右用
#06....FOR REAR ･ PIN ･ RIGHT-LEFT 奥・ピン・右左用
FOR REAR ･ OUTLINE ･ RIGHT-LEFT 奥・外形・右左用
*ALL PARTS EXCEPT NOTES ARE COMMON.
注記以外の部品は、全て共通です。
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2215-802-0A0 BC SPLINE SHAFT ASM. ＢＣ スプラインシャフト組 1
2 E22 15-802 -000 BC SPL INE SHA FT ＢＣ スプラインシャフト (1)
3 E22 16-802 -000 SLID E SHAFT HOLDING HOUSIN G スライド軸受けハウジング (1)
4 E2217-802-000 SLIDE BUSH SUPPORT スライドブッシュ押え (1)
5 SM-8030802-TP SCREW M3X0.5 L=8
止めねじ
(2)
6 E22 18-802 -000 SLID E BUSH COLLAR
スライドブッシュカラー
(1)
7 E2220-802-000 BC DRIVE PULLEY R
ＢＣ ドライブプーリ Ｒ
(1)
8 SM-8030402-TP SCREW M3X0.5 L=4
止めねじ
(2)
9 SB- 125000 2-00 BEAR ING
ころがり軸受
(2)
10 E2219-802-000 BC DRIVE PULLEY F
ＢＣ ドライブプーリ Ｆ
(1)
11 SM-8030802-TP SCREW M3X0.5 L=8
止めねじ
(2)
12 SL-6040642-TN BOLT
座金付き六角穴ボルト
4
13
#01
E2212-802-000 BC PLATE L
ＢＣ プレート Ｌ
1
14 #02 E2241-802-000 BC PLATE R ＢＣ プレート Ｒ 1
15 SL-6061292-TN SCREW 座金付き六角穴ボルト 8
16 G5532-870-000 BEARING B ベアリング Ｂ 2
17 E2213-802-000 BC GUIDE SHAFT ＢＣ ガイドシャフト 1
18 SL-6061292-TN SCREW 座金付き六角穴ボルト 2
19 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
20 E2243-802-000 BC BALL BUSH
ＢＣ ボールブッシュ
1
21 E2221-802-000 BC RAIL STAND
ＢＣ レールスタンド
2
22 SL-6082592-TN BOLT
座金付き六角穴ボルト
4
23 E2222-802-000 BC JOINT BRACKET
ＢＣ ジョイントブラケット
1
24 SL-6083092-TN SCREW
座金付き六角穴ボルト
4
25 E2223-802-000 BC CONVEYOR MOTOR BRACKET
ＢＣ 搬送モータブラケット
1
26 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
27 SL-6043592-TN SCREW
座金付き六角穴ボルト
4
28 E9482-721-0A0 OUT MOTOR CABLE ASM. ＯＵＴ モ−タケ−ブル組 1
29 HM-0006900-10 GEAR HEAD ギヤヘッド 1
30 E2225-802-000 BC CONVEYOR DRIVING PULLEY ＢＣ 搬送駆動プーリ 1
31 SM-8030402-TP SCREW M3X0.5 L=4 止めねじ 4
32 E2172-721-000 MOTOR PULLEY A モータプーリ Ａ 1
33 SM-8030402-TP SCREW M3X0.5 L=4
止めねじ
4
34 E2226-802-000 CONVEYOR DRIVING BELT
搬送ドライブベルト
2
35 E2227-802-000 BC WIDE ADJUSTING BRACKET L
ＢＣ 幅調ブラケット Ｌ
2
36 SL-6041492-TN SCREW
座金付き六角穴ボルト
4
37 E2228-802-000 BC WIDE ADJUSTING BRACKET R
ＢＣ 幅調ブラケット Ｒ
2
38 SL-6041492-TN SCREW
座金付き六角穴ボルト
4
39 E2229-802-0A0 WIDE ADJUSTING PULLEY ASM.
幅調プ−リ組
3
40 E2229-802-000 WIDE ADJUSTING PULLEY
幅調プーリ
(1)
41 E2245-802-000 C RING
Ｃ リング
(2)
42 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
3
43 E2230-802-000 WIDE ADJUSTING PULLEY SHAFT 幅調プーリシャフト 2
44 RC- 0740811-KP C -RING Ｃ 形止め輪 ８ 2
45 SB-1080011-00 ROLLING SHAFT HOLDER ころがり軸受 4
46 137-55814 CLUTCH SHAFT ハンドル クラッチ軸 4
47 E2244-802-000 WIDE ADJUSTING BELT
幅調ベルト
1
48 E2232-802-000 BELT SUPPORT COLLAR
ベルト押えカラー
2
49 B2509-210-D00 BELT RECEIVER
ベルト押え
1
50 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
51 E2233-802-0A0 FITTING PLATE A ASM.
テンシヨンプ−リ取付板 Ａ クミ
1
52 E2233-802-000 TENSION PULLEY FITTING PLATE A
テンシヨンプ−リ取付板 Ａ
(1)
53 E2235-802-000 TENSION PULLEY FITTING SHAFT
ＢＣ テンションプーリ取付軸
(1)
54 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
55 RC- 0560711-KP R ETAINING RING
Ｃ 形止め輪
(1)
56 SB-1060002-00 BEARING 6X17
ベアリング ６ Ｘ １７
(2)
57 SL-6040892-TN BOLT 座金付き六角穴ボルト 2
58 SM-6042002-TN BOLT 六角穴ボルト 1
59 NM-6040001-SC NUT M4 六角ナット Ｍ ４ 1
60 E2234-802-0A0 FITTING PLATE B ASM. テンションプーリ取付板 Ｂ 組 1
61 E2234-802-000 TENSION PULLEY FITTING PLATE B
テンションプーリ取付板 Ｂ
(1)
62 E2235-802-000 TENSION PULLEY FITTING SHAFT
ＢＣ テンションプーリ取付軸
(1)
63 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
64 RC- 0560711-KP R ETAINING RING
Ｃ 形止め輪
(1)
65 SB-1060002-00 BEARING 6X17
ベアリング ６ Ｘ １７
(2)
66 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
67 SM-6042002-TN BOLT
六角穴ボルト
1
68 NM-6040001-SC NUT M4
六角ナット Ｍ ４
1
69 E2236-802-000 BC CONVEYOR BELT
ＢＣ 搬送ベルト
2
70 400-30093 WAIT STOPPER B F ASM.
ＷＡＩＴ ストッパ ＢＦ 組
1
71 400-26025 CILYNDER シリンダ (1)
72 PJ-3 050405 -01 T-UNI O N サ−ビスチ−ズユニオン (2)
73 SM-6041002-TN BOLT 六角穴ボルト 2
74 400-26595 IO CYLINDER BRACKET ＩＯ シリンダブラケット 2
75 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
76 400-30094 WAIT STOPPER B R ASM.
ＷＡＩＴ ストッパ ＢＲ 組
1
77 400-26025 CILYNDER
シリンダ
(1)
78 PJ-3 040405 -04 EL BOW UN ION
エルボユニオン
(2)
79 SM-6041002-TN BOLT
六角穴ボルト
2
80 E9531-802-0A0 STOPPER SENSOR CABLE 5 ASM.
ストッパ−センサケ−ブル５組
1
81 SM-6063002-TN SCREW M6 L=30
六角穴ボルト Ｍ ６ Ｌ ＝３０
2
82 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
2
83
#03
E9527-802-0A0 STOPPER SENSOR CABLE 1 ASM.
ストッパ−センサケ−ブル１組
1
84
#04
E9528-802-0A0 STOPPER SENSOR CABLE 2 ASM.
ストッパ−センサケ−ブル２組
1
85 #05 E9529-802-0A0 STOPPER SENSOR CABLE 3 ASM. ストッパ−センサケ−ブル５組 1
86 #06 E9530-802-0A0 STOPPER SENSOR CABLE 4 ASM. ストッパ−センサケ−ブル４組 1
