- 61 - 3 4. IN /O U T JOIN T C OM P O NEN T S ＩＮ ／ ＯＵＴ ジョイント関係 54 54 15 53 38 39 9 10 2 3 4 7 9 11 8 2 7 4 3 20 1 1 9 19 8 12 6 13 15 16 18 21 17 18 14 16 37 22 8 73 74 75 64 71 66 67 65 5 55 57 60 59 72 68 70 72 71 69 5…
- 60 -
NOTE( 注記 ) #01....FOR FRONT ･ PIN ･ RIGHT-LEFT 手前・ピン・右左用
FOR FRONT ･ OUTLINE ･ RIGHT-LEFT 手前・外形・右左用
FOR REAR ･ PIN ･ LEFT-RIGHT 奥・ピン・左右用
FOR REAR ･ OUTLINE ･ LEFT-RIGHT 奥・外形・左右用
#02....FOR FRONT ･ PIN ･ LEFT-RIGHT 手前・ピン・左右用
FOR FRONT ･ OUTLINE ･ LEFT-RIGHT 手前・外形・左右用
FOR REAR ･ PIN ･ RIGHT-LEFT 奥・ピン・右左用
FOR REAR ･ OUTLINE ･ RIGHT-LEFT 奥・外形・右左用
#03....FOR FRONT ･ PIN ･ LEFT-RIGHT 手前・ピン・左右用
FOR FRONT ･ OUTLINE ･ LEFT-RIGHT 手前・外形・左右用
#04....FOR FRONT ･ PIN ･ RIGHT-LEFT 手前・ピン・右左用
FOR FRONT ･ OUTLINE ･ RIGHT-LEFT 手前・外形・右左用
#05....FOR REAR ･ PIN ･ LEFT-RIGHT 奥・ピン・左右用
FOR REAR ･ OUTLINE ･ LEFT-RIGHT 奥・外形・左右用
#06....FOR REAR ･ PIN ･ RIGHT-LEFT 奥・ピン・右左用
FOR REAR ･ OUTLINE ･ RIGHT-LEFT 奥・外形・右左用
*ALL PARTS EXCEPT NOTES ARE COMMON.
注記以外の部品は、全て共通です。
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2215-802-0A0 BC SPLINE SHAFT ASM. ＢＣ スプラインシャフト組 1
2 E22 15-802 -000 BC SPL INE SHA FT ＢＣ スプラインシャフト (1)
3 E22 16-802 -000 SLID E SHAFT HOLDING HOUSIN G スライド軸受けハウジング (1)
4 E2217-802-000 SLIDE BUSH SUPPORT スライドブッシュ押え (1)
5 SM-8030802-TP SCREW M3X0.5 L=8
止めねじ
(2)
6 E22 18-802 -000 SLID E BUSH COLLAR
スライドブッシュカラー
(1)
7 E2220-802-000 BC DRIVE PULLEY R
ＢＣ ドライブプーリ Ｒ
(1)
8 SM-8030402-TP SCREW M3X0.5 L=4
止めねじ
(2)
9 SB- 125000 2-00 BEAR ING
ころがり軸受
(2)
10 E2219-802-000 BC DRIVE PULLEY F
ＢＣ ドライブプーリ Ｆ
(1)
11 SM-8030802-TP SCREW M3X0.5 L=8
止めねじ
(2)
12 SL-6040642-TN BOLT
座金付き六角穴ボルト
4
13
#01
E2212-802-000 BC PLATE L
ＢＣ プレート Ｌ
1
14 #02 E2241-802-000 BC PLATE R ＢＣ プレート Ｒ 1
15 SL-6061292-TN SCREW 座金付き六角穴ボルト 8
16 G5532-870-000 BEARING B ベアリング Ｂ 2
17 E2213-802-000 BC GUIDE SHAFT ＢＣ ガイドシャフト 1
18 SL-6061292-TN SCREW 座金付き六角穴ボルト 2
19 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
20 E2243-802-000 BC BALL BUSH
ＢＣ ボールブッシュ
1
21 E2221-802-000 BC RAIL STAND
ＢＣ レールスタンド
2
22 SL-6082592-TN BOLT
座金付き六角穴ボルト
4
23 E2222-802-000 BC JOINT BRACKET
ＢＣ ジョイントブラケット
1
24 SL-6083092-TN SCREW
座金付き六角穴ボルト
4
25 E2223-802-000 BC CONVEYOR MOTOR BRACKET
ＢＣ 搬送モータブラケット
1
26 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
27 SL-6043592-TN SCREW
座金付き六角穴ボルト
4
28 E9482-721-0A0 OUT MOTOR CABLE ASM. ＯＵＴ モ−タケ−ブル組 1
29 HM-0006900-10 GEAR HEAD ギヤヘッド 1
30 E2225-802-000 BC CONVEYOR DRIVING PULLEY ＢＣ 搬送駆動プーリ 1
31 SM-8030402-TP SCREW M3X0.5 L=4 止めねじ 4
32 E2172-721-000 MOTOR PULLEY A モータプーリ Ａ 1
33 SM-8030402-TP SCREW M3X0.5 L=4
止めねじ
4
34 E2226-802-000 CONVEYOR DRIVING BELT
搬送ドライブベルト
2
35 E2227-802-000 BC WIDE ADJUSTING BRACKET L
ＢＣ 幅調ブラケット Ｌ
2
36 SL-6041492-TN SCREW
座金付き六角穴ボルト
4
37 E2228-802-000 BC WIDE ADJUSTING BRACKET R
ＢＣ 幅調ブラケット Ｒ
2
38 SL-6041492-TN SCREW
座金付き六角穴ボルト
4
39 E2229-802-0A0 WIDE ADJUSTING PULLEY ASM.
幅調プ−リ組
3
40 E2229-802-000 WIDE ADJUSTING PULLEY
幅調プーリ
(1)
41 E2245-802-000 C RING
Ｃ リング
(2)
42 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
3
43 E2230-802-000 WIDE ADJUSTING PULLEY SHAFT 幅調プーリシャフト 2
44 RC- 0740811-KP C -RING Ｃ 形止め輪 ８ 2
45 SB-1080011-00 ROLLING SHAFT HOLDER ころがり軸受 4
46 137-55814 CLUTCH SHAFT ハンドル クラッチ軸 4
47 E2244-802-000 WIDE ADJUSTING BELT
幅調ベルト
1
48 E2232-802-000 BELT SUPPORT COLLAR
ベルト押えカラー
2
49 B2509-210-D00 BELT RECEIVER
ベルト押え
1
50 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
51 E2233-802-0A0 FITTING PLATE A ASM.
テンシヨンプ−リ取付板 Ａ クミ
1
52 E2233-802-000 TENSION PULLEY FITTING PLATE A
テンシヨンプ−リ取付板 Ａ
(1)
53 E2235-802-000 TENSION PULLEY FITTING SHAFT
ＢＣ テンションプーリ取付軸
(1)
54 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
55 RC- 0560711-KP R ETAINING RING
Ｃ 形止め輪
(1)
56 SB-1060002-00 BEARING 6X17
ベアリング ６ Ｘ １７
(2)
57 SL-6040892-TN BOLT 座金付き六角穴ボルト 2
58 SM-6042002-TN BOLT 六角穴ボルト 1
59 NM-6040001-SC NUT M4 六角ナット Ｍ ４ 1
60 E2234-802-0A0 FITTING PLATE B ASM. テンションプーリ取付板 Ｂ 組 1
61 E2234-802-000 TENSION PULLEY FITTING PLATE B
テンションプーリ取付板 Ｂ
(1)
62 E2235-802-000 TENSION PULLEY FITTING SHAFT
ＢＣ テンションプーリ取付軸
(1)
63 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
64 RC- 0560711-KP R ETAINING RING
Ｃ 形止め輪
(1)
65 SB-1060002-00 BEARING 6X17
ベアリング ６ Ｘ １７
(2)
66 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
67 SM-6042002-TN BOLT
六角穴ボルト
1
68 NM-6040001-SC NUT M4
六角ナット Ｍ ４
1
69 E2236-802-000 BC CONVEYOR BELT
ＢＣ 搬送ベルト
2
70 400-30093 WAIT STOPPER B F ASM.
ＷＡＩＴ ストッパ ＢＦ 組
1
71 400-26025 CILYNDER シリンダ (1)
72 PJ-3 050405 -01 T-UNI O N サ−ビスチ−ズユニオン (2)
73 SM-6041002-TN BOLT 六角穴ボルト 2
74 400-26595 IO CYLINDER BRACKET ＩＯ シリンダブラケット 2
75 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
76 400-30094 WAIT STOPPER B R ASM.
ＷＡＩＴ ストッパ ＢＲ 組
1
77 400-26025 CILYNDER
シリンダ
(1)
78 PJ-3 040405 -04 EL BOW UN ION
エルボユニオン
(2)
79 SM-6041002-TN BOLT
六角穴ボルト
2
80 E9531-802-0A0 STOPPER SENSOR CABLE 5 ASM.
ストッパ−センサケ−ブル５組
1
81 SM-6063002-TN SCREW M6 L=30
六角穴ボルト Ｍ ６ Ｌ ＝３０
2
82 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
2
83
#03
E9527-802-0A0 STOPPER SENSOR CABLE 1 ASM.
ストッパ−センサケ−ブル１組
1
84
#04
E9528-802-0A0 STOPPER SENSOR CABLE 2 ASM.
ストッパ−センサケ−ブル２組
1
85 #05 E9529-802-0A0 STOPPER SENSOR CABLE 3 ASM. ストッパ−センサケ−ブル５組 1
86 #06 E9530-802-0A0 STOPPER SENSOR CABLE 4 ASM. ストッパ−センサケ−ブル４組 1
- 61 -

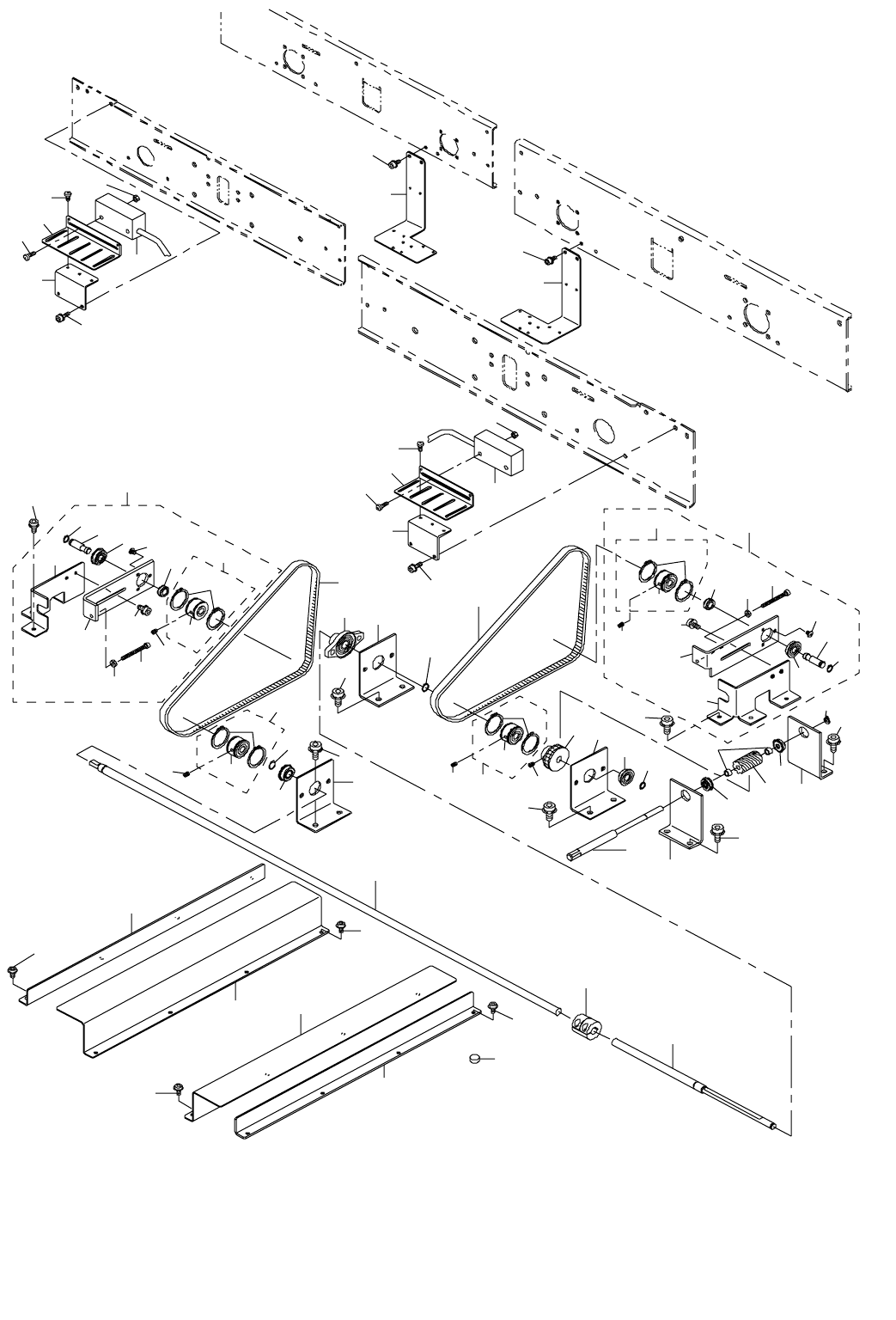

34. IN/OUT JOINT COMPONENTS
ＩＮ ／ ＯＵＴ ジョイント関係
54
54
15
53
38
39
9
10
2
3
4
7
9
11
8
2
7
4
3
20
1
1
9
19
8
12
6
13
15
16
18
21
17
18
14
16
37
22
8
73
74
75
64
71
66
67
65
5
55
57
60
59
72
68
70
72
71
69
5
61
62
61
62
56
63
63
55
58
64
26
27
31
28
29
30
25
35
34
33
36
32
24
23
45
44
46
47
48
50
51
49
41
43
42
52
40
- 62 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2229-802-0A0 WIDE ADJUSTING PULLEY ASM.
幅調プ−リ組
2
2 E2229-802-000 WIDE ADJUSTING PULLEY
幅調プーリ
(1)
3 E2245-802-000 C RING
Ｃ リング
(2)
4 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
2
5 E2023-721-000 SENSOR BRACKET B
センサブラケット Ｂ
2
6 RC-0740811-KP C-RING Ｃ 形止め輪 ８ 1
7 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
2
8 E2261-802-000 BC JOINT SHAFT BRACKET
ＢＣ ジョイントシャフトブラケット
3
9 SL-6061292-TN SCREW
座金付き六角穴ボルト
6
10 SB-1100005-00 BEARING
ころがり軸受
1
11 E2277-802-000 BEARING B
ベアリング Ｂ
1
12 SB-1080011-00 ROLLING SHAFT HOLDER
ころがり軸受
1
13 E2262-802-000-A BC HANDLE SHAFT
ＢＣ ハンドルシャフト
1
14 RC-0600006-KP GRIP TYPE SNAP RING
グリプ形止め輪
1
15 E2263-802-000 BC-HS BRACKET
ＢＣ − ＨＳ ブラケット
2
16 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
17 B3410-180-000 CLUTCH ROLLER
クラッチ コロ
2
18 SB-1060003-00 BEARING
ピッカ−ベアリング
2
19 E2264-802-000 BC WIDE ADJUSTING WORM WHEEL ＢＣ 幅調ウォームホイール 1
20 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
2
21 E2265-802-000 BC WIDE ADJUSTING WORM
ＢＣ 幅調ウォーム
1
22 E2802-802-0A0 BC TENSION PULLEY PLATE R ASM.
ＢＣ テンションプーリプレート Ｒ 組
1
23 E2802-802-000 BC TENSION PULLEY PLATE RA
ＢＣ テンションプーリプレート ＲＡ
(1)
24 E2803-802-000 BC TENSION PULLEY PLATE RB
ＢＣ テンションプーリプレート ＲＢ
(1)
25 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
26 E2246-802-000 SCREW
六角穴ボルト
(1)
27 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
28 E2270-802-000 BC TENSION PULLEY SHAFT
ＢＣ テンションプーリシャフト
(1)
29 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
30 SB-1080011-00 ROLLING SHAFT HOLDER ころがり軸受 (1)
31 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
32 137-55814 CLUTCH SHAFT
ハンドル クラッチ軸
(1)
33 E2229-802-0A0 WIDE ADJUSTING PULLEY ASM.
幅調プ−リ組
(1)
34 E2229-802-000 WIDE ADJUSTING PULLEY
幅調プ−リ
(1)
35 E2245-802-000 C RING
Ｃ リング
(2)
36 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
(1)
37 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
38 E2800-802-0A0 BC TENSION PULLEY PLATE L ASM.
ＢＣ テンションプーリプレート Ｌ 組
1
39 E2800-802-000 BC TENSION PULLEY PLATE LA
ＢＣ テンションプーリプレート ＬＡ
(1)
40 E2801-802-000 BC TENSION PULLEY PLATE LB
ＢＣ テンションプーリプレート ＬＢ
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
42 E2246-802-000 SCREW
六角穴ボルト
(1)
43 NM-6040001-SC NUT M4 六角ナット Ｍ ４ (1)
44 E2270-802-000 BC TENSION PULLEY SHAFT
ＢＣ テンションプーリシャフト
(1)
45 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
46 SB-1080011-00 ROLLING SHAFT HOLDER
ころがり軸受
(1)
47 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
48 137-55814 CLUTCH SHAFT
ハンドル クラッチ軸
(1)
49 E2229-802-0A0 WIDE ADJUSTING PULLEY ASM.
幅調プ−リ組
(1)
50 E2229-802-000 WIDE ADJUSTING PULLEY
幅調プ−リ
(1)
51 E2245-802-000 C RING
Ｃ リング
(2)
52 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
(1)
53 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
54 E2256-802-000 BC WIDE ADJUSTING BELT
ＢＣ 幅調ベルト
2
55 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
56 115-03505 RUBBER CUSHION 布台防振ゴム 4
57 E2238-802-000 BC STOPPER CABLE BRACKET L
ＢＣ ストッパケーブルブラケット Ｌ
1
58 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
59 E2242-802-000 BC STOPPER CABLE BRACKET R
ＢＣ ストッパケーブルブラケット Ｒ
1
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
61 E2275-802-000 BC STOPPER DUCT A
ＢＣ ストッパダクト Ａ
2
62 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
63 E2276-802-000 BC STOPPER DUCT B
ＢＣ ストッパダクト Ｂ
2
64 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
65 E9501-802-0A0 IN SENSOR CABLE ASM.
ＩＮ センサケ−ブル組
1
66 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
1
67 NM-6030003-SC NUT M3
六角ナット Ｍ ３
1
68 E9502-802-0A0 OUT SENSOR CABLE ASM.
ＯＵＴ センサケ−ブル組
1
69 SL-4031091-SC SCREW M3 X 10 なべ小ねじセムス 1
70 NM-6030003-SC NUT M3
六角ナット Ｍ ３
1
71 E2022-721-000 SENSOR BRACKET A
センサブラケット Ａ
2
72 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
73 E2278-802-000 JOINT SHAFT A
ジョイントシャフト Ａ
1
74 E2279-802-000 JOINT SHAFT B
ジョイントシャフト Ｂ
1
75 E2255-802-000 COUPLING
φ １０カップリング
1
