- 61 -
34. IN/OUT JOINT COMPONENTS
ＩＮ ／ ＯＵＴ ジョイント関係
54
54
15
53
38
39
9
10
2
3
4
7
9
11
8
2
7
4
3
20
1
1
9
19
8
12
6
13
15
16
18
21
17
18
14
16
37
22
8
73
74
75
64
71
66
67
65
5
55
57
60
59
72
68
70
72
71
69
5
61
62
61
62
56
63
63
55
58
64
26
27
31
28
29
30
25
35
34
33
36
32
24
23
45
44
46
47
48
50
51
49
41
43
42
52
40
- 62 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2229-802-0A0 WIDE ADJUSTING PULLEY ASM.
幅調プ−リ組
2
2 E2229-802-000 WIDE ADJUSTING PULLEY
幅調プーリ
(1)
3 E2245-802-000 C RING
Ｃ リング
(2)
4 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
2
5 E2023-721-000 SENSOR BRACKET B
センサブラケット Ｂ
2
6 RC-0740811-KP C-RING Ｃ 形止め輪 ８ 1
7 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
2
8 E2261-802-000 BC JOINT SHAFT BRACKET
ＢＣ ジョイントシャフトブラケット
3
9 SL-6061292-TN SCREW
座金付き六角穴ボルト
6
10 SB-1100005-00 BEARING
ころがり軸受
1
11 E2277-802-000 BEARING B
ベアリング Ｂ
1
12 SB-1080011-00 ROLLING SHAFT HOLDER
ころがり軸受
1
13 E2262-802-000-A BC HANDLE SHAFT
ＢＣ ハンドルシャフト
1
14 RC-0600006-KP GRIP TYPE SNAP RING
グリプ形止め輪
1
15 E2263-802-000 BC-HS BRACKET
ＢＣ − ＨＳ ブラケット
2
16 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
17 B3410-180-000 CLUTCH ROLLER
クラッチ コロ
2
18 SB-1060003-00 BEARING
ピッカ−ベアリング
2
19 E2264-802-000 BC WIDE ADJUSTING WORM WHEEL ＢＣ 幅調ウォームホイール 1
20 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
2
21 E2265-802-000 BC WIDE ADJUSTING WORM
ＢＣ 幅調ウォーム
1
22 E2802-802-0A0 BC TENSION PULLEY PLATE R ASM.
ＢＣ テンションプーリプレート Ｒ 組
1
23 E2802-802-000 BC TENSION PULLEY PLATE RA
ＢＣ テンションプーリプレート ＲＡ
(1)
24 E2803-802-000 BC TENSION PULLEY PLATE RB
ＢＣ テンションプーリプレート ＲＢ
(1)
25 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
26 E2246-802-000 SCREW
六角穴ボルト
(1)
27 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
28 E2270-802-000 BC TENSION PULLEY SHAFT
ＢＣ テンションプーリシャフト
(1)
29 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
30 SB-1080011-00 ROLLING SHAFT HOLDER ころがり軸受 (1)
31 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
32 137-55814 CLUTCH SHAFT
ハンドル クラッチ軸
(1)
33 E2229-802-0A0 WIDE ADJUSTING PULLEY ASM.
幅調プ−リ組
(1)
34 E2229-802-000 WIDE ADJUSTING PULLEY
幅調プ−リ
(1)
35 E2245-802-000 C RING
Ｃ リング
(2)
36 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
(1)
37 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
38 E2800-802-0A0 BC TENSION PULLEY PLATE L ASM.
ＢＣ テンションプーリプレート Ｌ 組
1
39 E2800-802-000 BC TENSION PULLEY PLATE LA
ＢＣ テンションプーリプレート ＬＡ
(1)
40 E2801-802-000 BC TENSION PULLEY PLATE LB
ＢＣ テンションプーリプレート ＬＢ
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
42 E2246-802-000 SCREW
六角穴ボルト
(1)
43 NM-6040001-SC NUT M4 六角ナット Ｍ ４ (1)
44 E2270-802-000 BC TENSION PULLEY SHAFT
ＢＣ テンションプーリシャフト
(1)
45 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
46 SB-1080011-00 ROLLING SHAFT HOLDER
ころがり軸受
(1)
47 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
48 137-55814 CLUTCH SHAFT
ハンドル クラッチ軸
(1)
49 E2229-802-0A0 WIDE ADJUSTING PULLEY ASM.
幅調プ−リ組
(1)
50 E2229-802-000 WIDE ADJUSTING PULLEY
幅調プ−リ
(1)
51 E2245-802-000 C RING
Ｃ リング
(2)
52 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
(1)
53 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
54 E2256-802-000 BC WIDE ADJUSTING BELT
ＢＣ 幅調ベルト
2
55 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
56 115-03505 RUBBER CUSHION 布台防振ゴム 4
57 E2238-802-000 BC STOPPER CABLE BRACKET L
ＢＣ ストッパケーブルブラケット Ｌ
1
58 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
59 E2242-802-000 BC STOPPER CABLE BRACKET R
ＢＣ ストッパケーブルブラケット Ｒ
1
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
61 E2275-802-000 BC STOPPER DUCT A
ＢＣ ストッパダクト Ａ
2
62 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
63 E2276-802-000 BC STOPPER DUCT B
ＢＣ ストッパダクト Ｂ
2
64 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
65 E9501-802-0A0 IN SENSOR CABLE ASM.
ＩＮ センサケ−ブル組
1
66 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
1
67 NM-6030003-SC NUT M3
六角ナット Ｍ ３
1
68 E9502-802-0A0 OUT SENSOR CABLE ASM.
ＯＵＴ センサケ−ブル組
1
69 SL-4031091-SC SCREW M3 X 10 なべ小ねじセムス 1
70 NM-6030003-SC NUT M3
六角ナット Ｍ ３
1
71 E2022-721-000 SENSOR BRACKET A
センサブラケット Ａ
2
72 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
73 E2278-802-000 JOINT SHAFT A
ジョイントシャフト Ａ
1
74 E2279-802-000 JOINT SHAFT B
ジョイントシャフト Ｂ
1
75 E2255-802-000 COUPLING
φ １０カップリング
1
- 63 -

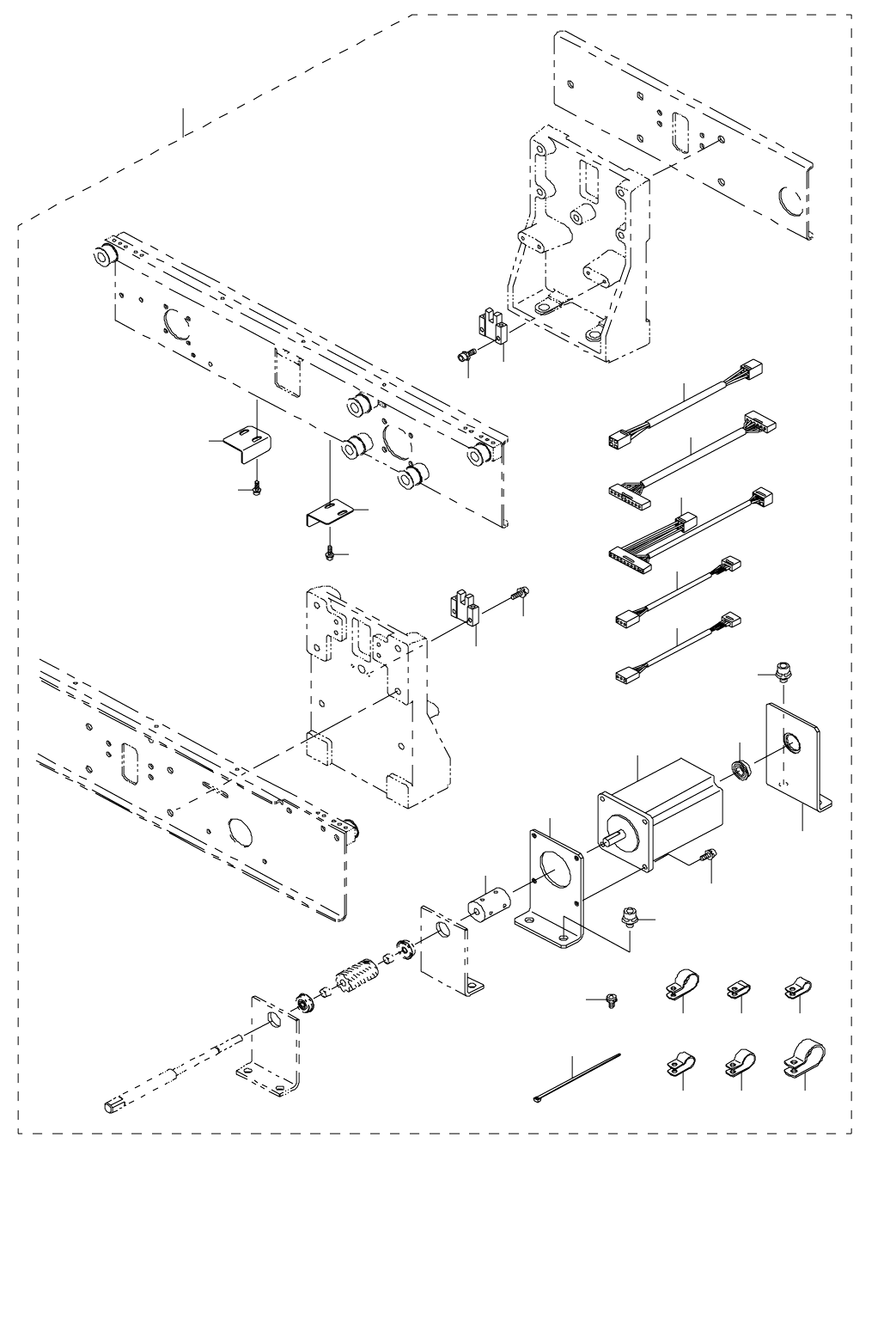

35. AUTOMATIC PWB WIDTH ADJUST UNIT COMPONENTS (OPTION)
自動基板幅調整装置関係（オプション）
10
8
9
11
5
3
6
7
2
12
13
20
19
19
20
4
1
22
26
252423
2827
14
15
16
18
17
21
