- 6 - RE F.NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 E 9720 -725 -00A D UC T (40 X 4 0X7 00) ダクト（４０ Ｘ ４０ Ｘ ７００） 1 2 S M-0 05120 1- S C SCRE W トラスねじ Ｍ ５ Ｌ ＝１２ 3 3 E 9760 -729 -B00 D UC T (60 X 7 0X4 50) ダクト（６０ Ｘ ７…
- 5 -

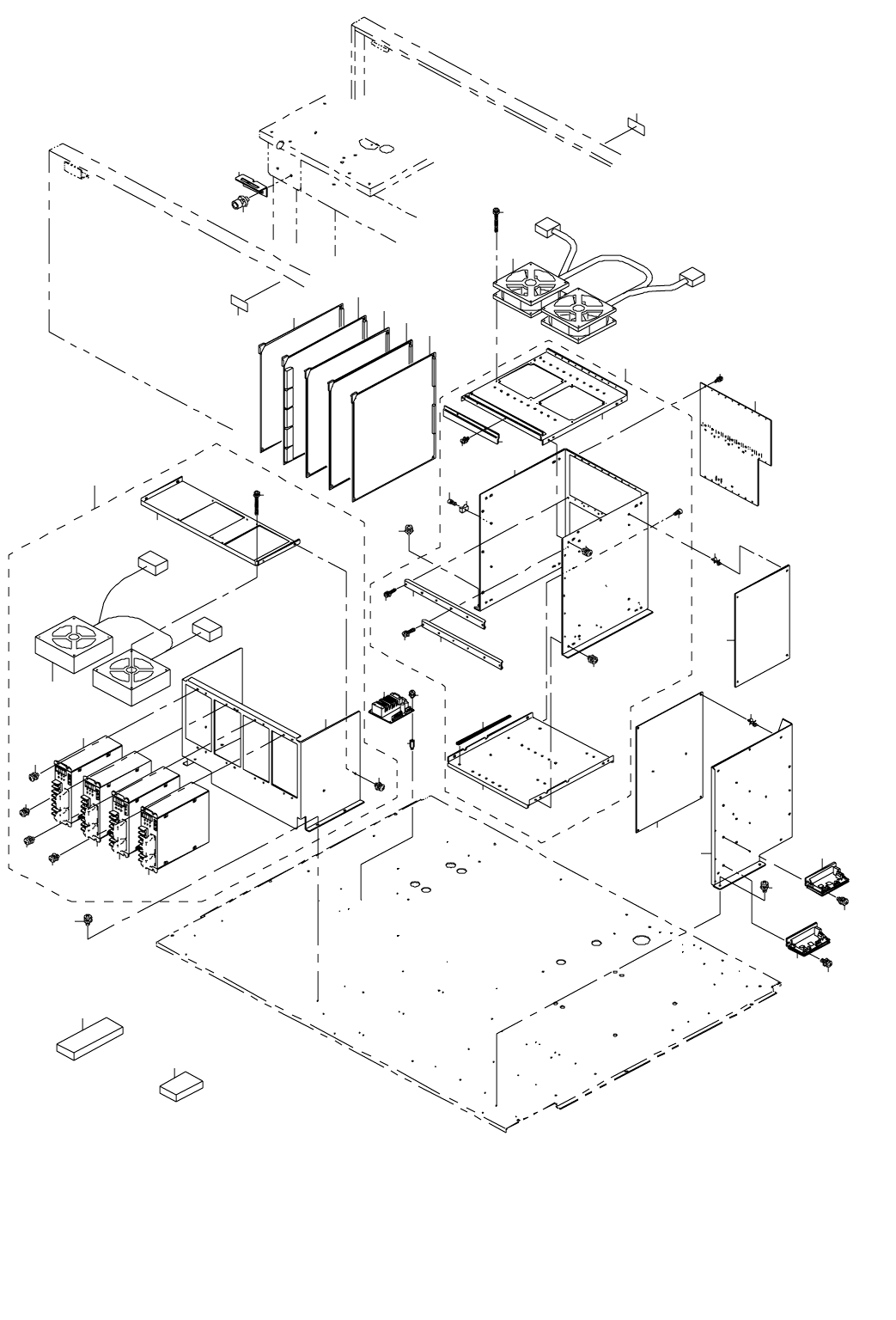

3. BASE COMPONENTS(3)
ベース関係（３）
46
44
45
50
51
53
52
54
55
56
58
48
59
61
60
49
47
57
51
3
4
15
15
1
2
7
8
10
43
12
16
17
18
18
19
19
21
21
22
22
25
23
27
26
24
35
28
28
30
31
33
32
34
37
36
29
38
38
39
29
40
42
41
13
63
65
64
6
5
14
20
11
9
62
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9720-725-00A DUCT (40X40X700)
ダクト（４０ Ｘ ４０ Ｘ ７００）
1
2 SM-0051201-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝１２
3
3 E9760-729-B00 DUCT (60X70X450)
ダクト（６０ Ｘ ７０ Ｘ ４５０）
1
4 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
2
5 HK-0487500-60 TERMINAL BASE
端子台
1
6 SM-6041602-TP SCREW M4X0.7 L=16 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６ 2
7 HX-0022100-0B GROMMET
グロメット
1
8 E9256-802-0A0 X SENSOR CABLE ASM.
Ｘ センサケ−ブル組
1
9 SL-4851091-SC SCREW
座金付きねじ
3
10 E9257-802-0A0 Y SENSOR CABLE ASM.
Ｙ センサケ−ブル組
1
11 SL-4851091-SC SCREW
座金付きねじ
3
12 HX-0015000-00 CLIP
ケ−ブルクリップ
4
13 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
14 E1005-802-000 REGULATER I/O PANEL
レギュレータ ＩＯ パネル
1
15 SL-6061242-TN BOLT
座金付き六角穴ボルト
3
16 E1006-802-000 SMEMA BRACKET
スメマブラケット
1
17 SL-6051042-TN SCREW
座金付き六角穴ボルト
2
18 E1007-802-000 COVER STUD
カバースタッド
12
19 WP-0704016-SP WASHER 7X20X4 平座金 ７ Ｘ ２０ Ｘ ４ 12
20 E1601-802-0B0 POWER SUPPLY BOX ASM.
電源 ＢＯＸ 組
1
21 E1601-715-000 POWER SUPPLY NOISE PLATE
電源ノイズ プレート
(2)
22 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
(4)
23 E1602-725-000 CONECTOR BRACKET R
コネクタブラケット Ｒ
(1)
24 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１０
(2)
25 E1603-725-000 CONECTOR BRACKET L
コネクタブラケット Ｌ
(1)
26 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１０
(2)
27 E1601-725-000 CONECTOR BRACKET
コネクタブラケット
(1)
28 E1604-725-000 PS PLATE
ＰＳ プレート
(2)
29 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
30 E1013-725-000 SAFETY COVER セーフティーカバー (1)
31 SL-4040681-SC COMBINATION SCREW M4 X 8
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
32 HX-0048400-00 SWITCH POWER SUPPLY (5V/250W)
電源
(1)
33 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
34 KX-0000000-90 SWITCH POWER SUPPLY (6V/100W)
スイッチング電源
(1)
35 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
36 HX-0042300-00 SWITCH POWER SUPPLY (12V/50W)
スイツチング電源
(1)
37 HX-0048300-00 SWITCH POWER SUPPLY (12V/25W)
電源
(1)
38 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
39 HX-0048200-00 SWITCH POWER SUPPLY (24V/500W)
電源
(1)
40 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
41 HB-0009900-00 RELAY
リレー
(2)
42 HB-0009900-10 RELAY BRACKET
関連パーツ
(2)
43 SL-4040881-SC SCREW M4 L=8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (4)
44 HB-0009700-00 RELAY
リレー
(1)
45 HB-0005800-10 RELAY BRACKET
リレ−止め金具
(1)
46 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
47 HB-0004100-0A RELAY
リレー
(1)
48 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
49 HB-0006300-00 RELAY
リレー
(2)
50 HB-0006300-10 RELAY SOCKET
リレー ソケット
(2)
51 SL-4041681-SC SCREW M4 L=16
なべ小ねじセムス Ｍ ４ Ｌ ＝１６
(4)
52 E9692-715-000 BREAKER 10A
ブレーカ １０ Ａ
(1)
53 E9691-715-000 BREAKER 15A
ブレーカ １５ Ａ
(2)
54 HK-0434500-60 TERMINAL BASE
端子台
(1)
55 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ ４ Ｌ ＝１６
(2)
56 EA-9500B02-00 CABLE BAND 150 結束バンド １５０ (5)
57 EA-9500B01-00 CABLE BAND
束線バンド
(2 2)
58 E8602-725-0A0 POWER SUPPLY UNIT PWB ASM.
電源ユニット基板組
(1)
59 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1 1)
60 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(3)
61 HM-0009000-20 FINGER GUARD
モータパーツ
(1)
62 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
4
63 E1004-725-000 ELECTRIC APPARATUS HOLDER
電装ホルダ
1
64 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
2
65 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
2
- 7 -
4. BASE COMPONENTS(4)
ベース関係（４）
30
31
30
31
32
32
32
33
35
39
40
41
42
44
45
46
46
47
47
48
49
15
15
16
17
43
32
2
5
6
8
9
4
11
12
3
13
14
10
14
10
18
22
20
19
21
23
24
25
36
29
26
34
37
38
42
7
1
28
27
