MODEL TCM-X210 0506-002 102 R コンベア部 R CONVEYOR SECTION Fig. H-5 コンベア幅駆動部 Conveyor Width Control Driver 402 407 407 406 404 405 403 402 401 416 415 414 407 407 406 406 405 404 408 409 410 408 412 41 1 427 428 429 409 410 …

100%1 / 310
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
101
H-4
302 630 032 5287 SENSOR,PHOTO 2 BPH79,BPH80,EE-SX672
801H--110-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 801H--110-303
304 411 119 1909 WASHER V 3X7X0.5 4 801H--110-304
305 411 086 4408 WASHER SPR 3 4 801H--110-305
306 411 042 0703 SCR PAN 3X8 4 801H--110-306
310 630 001 0237 WASHER 7 801H--110-310
311 411 141 3001 WASHER SPR 6 7 801H--110-311
312 630 000 7886 BOLT,HEX-SCT 3 801H--110-312
313 630 000 7893 BOLT,HEX-SCT 4 801H--110-313
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 801H--110-314
316 630 119 9283 BRACKET 1 801H--110-316
317 630 001 0220 WASHER 4 801H--110-317
318 630 000 7770 BOLT,HEX-SCT 4 801H--110-318
319 411 141 6705 WASHER SPR 5 4 801H--110-319
MODEL TCM-X210
0506-002
102
R
コンベア部
R CONVEYOR SECTION

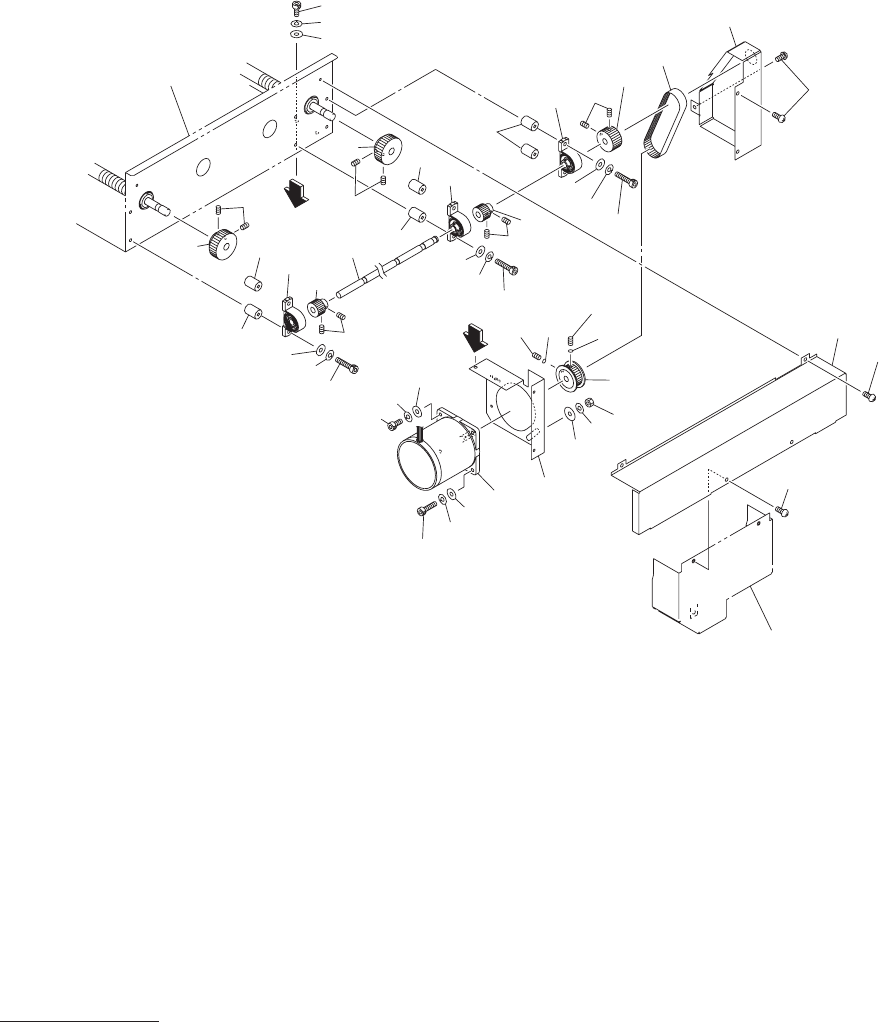

Fig. H-5
コンベア幅駆動部
Conveyor Width Control Driver
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
103
H-5
401 630 116 4434 GEAR 2 801H--110-401
402 630 000 8951 SET SCREW 4 801H--110-402
403 630 116 6575 SHAFT 1 801H--110-403
404 630 116 4427 GEAR 2 801H--110-404
405 630 008 2296 SET SCREW 4 801H--110-405
406 630 001 1890 BEARING,UNIT 3 UP000 801H--110-406
407 630 116 5097 COLLAR 6 801H--110-407
408 411 141 4107 WASHER V 5X10X1 6 801H--110-408
409 411 141 6705 WASHER SPR 5 6 801H--110-409
410 630 000 7800 BOLT,HEX-SCT 6 801H--110-410
411 630 056 3924 PULLEY,TIMING 1 801H--110-411
412 630 000 8951 SET SCREW 2 801H--110-412
413 630 119 9467 BRACKET(MOTOR) 1 801H--110-413
414 411 141 4107 WASHER V 5X10X1 2 801H--110-414
415 411 141 6705 WASHER SPR 5 2 801H--110-415
416 630 000 7749 BOLT,HEX-SCT 2 801H--110-416
417 630 118 2476 ASSY,MOTOR,STEPPING 1 MPM17(RCVW) 801H--110-417
418 411 141 4107 WASHER V 5X10X1 2 801H--110-418
419 411 141 6705 WASHER SPR 5 2 801H--110-419
420 630 000 7763 BOLT,HEX-SCT 1 801H--110-420
421 630 000 7787 BOLT,HEX-SCT 1 801H--110-421
422 630 001 0220 WASHER 1 801H--110-422
423 411 141 6705 WASHER SPR 5 1 801H--110-423
424 411 141 0505 NUT HEX 5 1 801H--110-424
425 630 118 1691 PULLEY,TIMING 1 801H--110-425
426 630 000 8951 SET SCREW 2 801H--110-426
427 630 048 9668 BELT,TIMING 1 801H--110-427
428 630 077 4856 COVER(R) 1 801H--110-428
429 411 051 1708 SCR TRS 4X6 3 801H--110-429
430 630 119 5407 SHEET 2 801H--110-430
432 630 077 4825 COVER 1 801H--110-432
433 411 051 1708 SCR TRS 4X6 4 801H--110-433
