P-185-003e - 第123页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0306-001 121 JC-2 104 630 064 5835 PLA TE 1 801JC-1 10-104 105 630 032 5287 SENSOR,PHOTO 2 BPH85,BPH86,EE-SX672 801JC-1 10-105 106 630 000 0269 SENSOR,PHOTO…
MODEL TCM-X210
0306-001
120
XY
トップベース部
XY TOP BASE SECTION

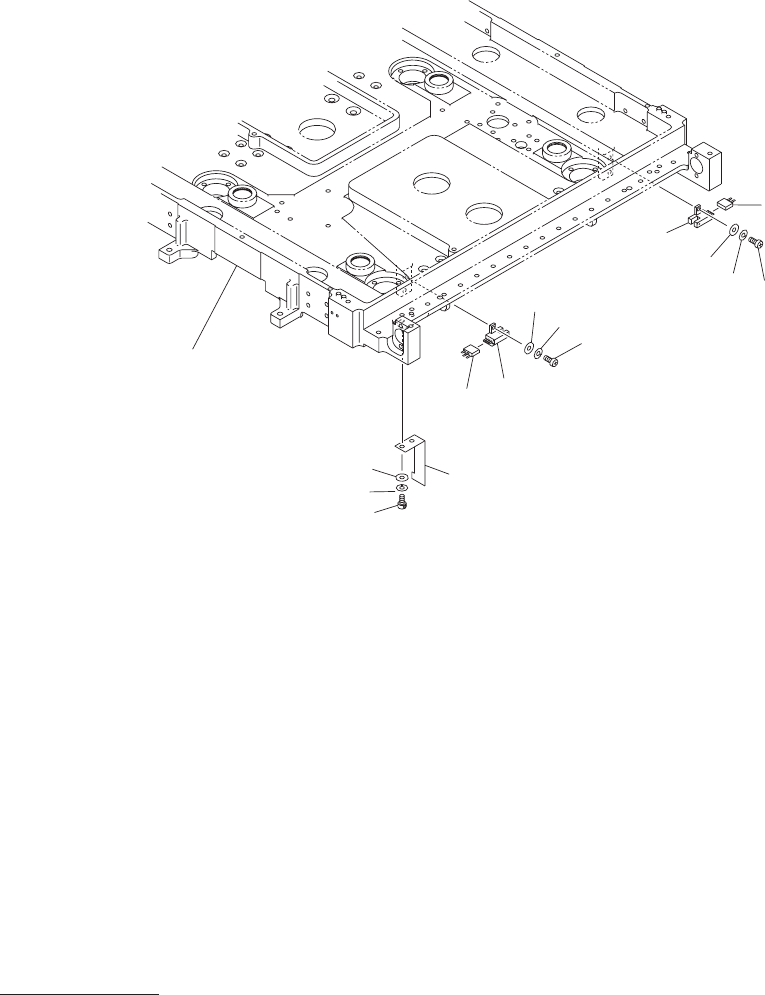

Fig. JC-2
バックアップ上下検出部
Back-up Leveller Detector
105
See Fig.JC-1
Key No.4
11
3
111
109
106
106
105
11
3
111
109
104
11
0
112
107
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
121
JC-2
104 630 064 5835 PLATE 1 801JC-110-104
105 630 032 5287 SENSOR,PHOTO 2 BPH85,BPH86,EE-SX672
801JC-110-105
106 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 EE-1001 801JC-110-106
107 630 000 7626 BOLT,HEX-SCT 2 801JC-110-107
109 411 040 6202 SCR PAN 3X10 4 801JC-110-109
110 411 141 2905 WASHER SPR 4 2 801JC-110-120
111 411 086 4408 WASHER SPR 3 4 801JC-110-111
112 411 141 4008 WASHER V 4X9X0.8 2 801JC-110-112
113 411 119 1909 WASHER V 3X7X0.5 4 801JC-110-113
MODEL TCM-X210
0306-001
122
XY
トップベース部
XY TOP BASE SECTION

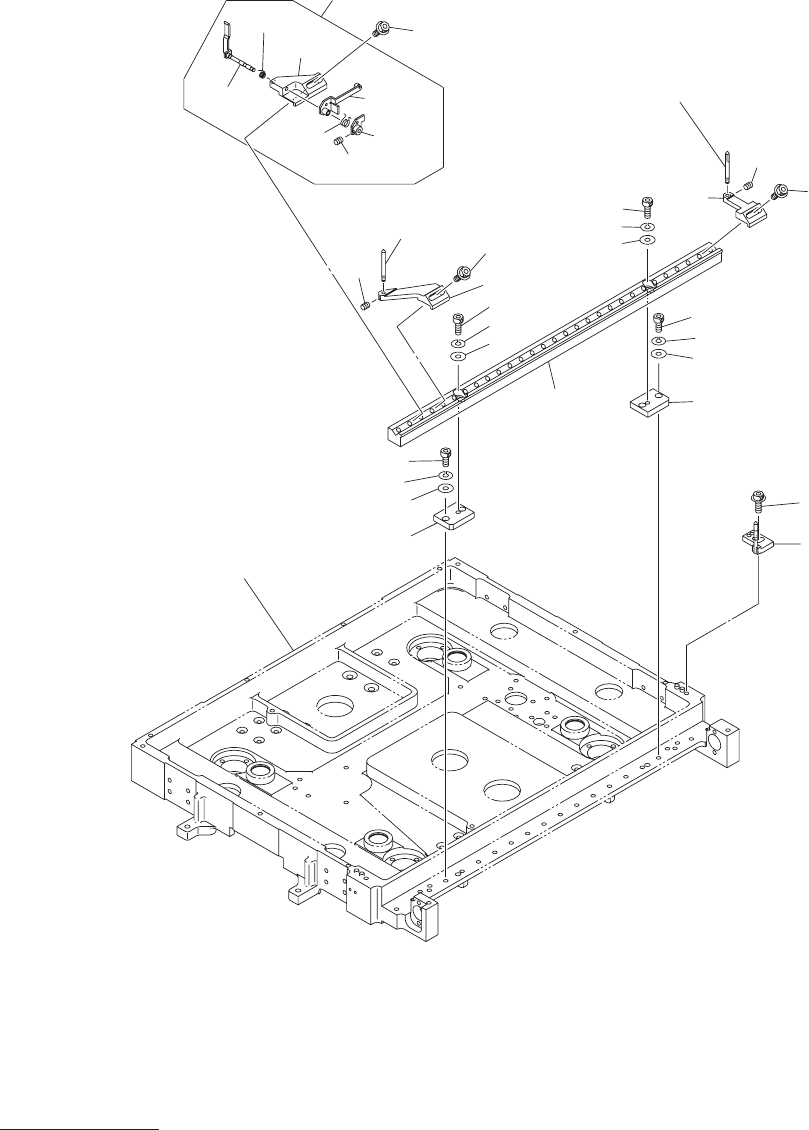

Fig. JC-3
基板位置決め部
P.C.B. Positioning Section
208
207
207-05
207-07
207-09
207-03
207-08
207-01
207-14
208
POSITIONING PIN P1
(VARIANT)
POSITIONING PIN Q1
(VARIANT)
205
215
208
206
210
212
214
210
212
214
209
211
213
203
209
211
213
202
204
215
208
201
See Fig.JC-1
Key No.4
