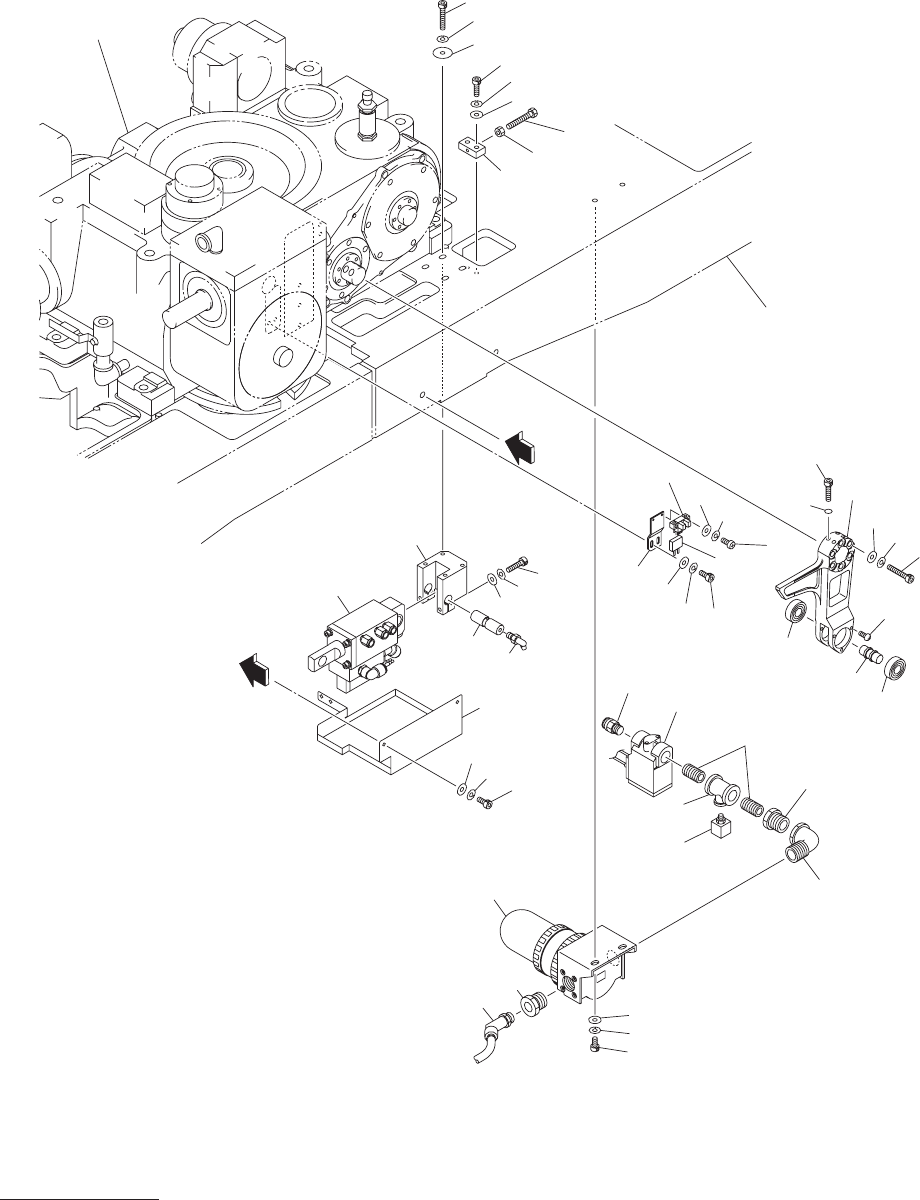

MODEL TCM-X210 0506-002 154 ヘッド駆動部 HEAD DRIVING SECTION Fig. K-2 装着レバー Placement Lever See Fig.B-1 Key No.1 See Fig.L-1 Key No.1 2 1 15 1 1 6 1 18 132 131 130 1 1 0 109 108 120 1 1 9 121 122 123 1 1 7 126 129 128 136 140…

100%1 / 310
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
153
1 630 097 9725 PULLEY,TIMING 1 801K--110-001
2 630 049 0053 MECH PARTS(MECHA LOCK) 1 801K--110-002
3 630 090 9746 COUPLING 1 801K--110-003
4 630 092 5654 HOLDER 4 801K--110-004
5 630 092 5661 PLATE 1 801K--110-005
6 411 141 4305 WASHER V 6X12.5X1.6 4 801K--110-006
7 411 141 3001 WASHER SPR 6 4 801K--110-007
8 630 000 7886 BOLT,HEX-SCT 4 801K--110-008
9 630 006 1130 UNIT,I/O 1 3F88L-RS-17 801K--110-009
10 411 141 4008 WASHER V 4X9X0.8 4 801K--110-010
11 411 141 2905 WASHER SPR 4 4 801K--110-011
12 630 000 7633 BOLT,HEX-SCT 4 801K--110-012
13 630 097 9732 PULLEY,TIMING 1 801K--110-013
14 630 049 0060 MECH PARTS(MECHA LOCK) 1 801K--110-014
15 630 092 5678 SHAFT 1 801K--110-015
16 630 048 9293 BEARING,UNIT 2 801K--110-016
17 630 049 0138 NUT 3 801K--110-017
18 411 141 4305 WASHER V 6X12.5X1.6 6 801K--110-018
19 411 141 3001 WASHER SPR 6 6 801K--110-019
20 630 000 7886 BOLT,HEX-SCT 6 801K--110-020
21 630 092 5685 SHAFT 1 801K--110-021
22 630 097 9794 PULLEY,TIMING 1 801K--110-022
23 630 001 0251 WASHER 2 801K--110-023
24 411 141 3209 WASHER SPR 10 2 801K--110-024
25 630 000 8135 BOLT,HEX-SCT 2 801K--110-025
26 630 119 8095 BELT,TIMING 1 801K--110-026
28 630 093 1419 BOLT,HEX-SCT 1 801K--110-028
30 630 093 9217 DISK 1 801K--110-030
31 411 141 4008 WASHER V 4X9X0.8 1 801K--110-031
32 411 141 2905 WASHER SPR 4 1 801K--110-032
33 630 000 7619 BOLT,HEX-SCT 1 801K--110-033
34 630 092 5708 BRACKET 1 801K--110-034
35 630 032 5287 SENSOR,PHOTO 1 BPH54,EE-SX672 801K--110-035
36 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 801K--110-036
37 411 119 1909 WASHER V 3X7X0.5 2 801K--110-037
38 411 086 4408 WASHER SPR 3 2 801K--110-038
39 411 042 0703 SCR PAN 3X8 2 801K--110-039
40 411 141 4107 WASHER V 5X10X1 2 801K--110-040
41 411 141 6705 WASHER SPR 5 2 801K--110-041
42 630 000 7763 BOLT,HEX-SCT 2 801K--110-042
43 411 141 1106 NUT HEX 10 1 801K--110-043
44 630 092 6194 SHAFT 1 801K--110-044
45 411 141 4305 WASHER V 6X12.5X1.6 6 801K--110-045
46 411 141 3001 WASHER SPR 6 6 801K--110-046
47 630 000 7886 BOLT,HEX-SCT 6 801K--110-047
K-1
MODEL TCM-X210
0506-002
154
ヘッド駆動部
HEAD DRIVING SECTION
Fig. K-2
装着レバー
Placement Lever
See Fig.B-1
Key No.1
See Fig.L-1
Key No.1
2
115
11
6
118
132
131
130
11
0
109
108
120
11
9
121
122
123
11
7
126
129
128
136
140
146
147
141
138
139
135
11
2
11
3
11
4
111
106
107
142
143
144
138
137
134
102
101
127
145
103
104
125
124
105
124
122
123
121
148
A
A
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
155
101 630 117 0183 LEVER 1 801K--110-101
102 411 141 6101 WASHER F 8X15.5X1.6 6 801K--110-102
103 411 141 3100 WASHER SPR 8 6 801K--110-103
104 630 000 8050 BOLT,HEX-SCT 6 801K--110-104
105 630 093 3932 SHAFT 1 801K--110-105
106 630 123 2218 CYLINDER 1 YSV59 801K--110-106
107 630 092 7825 SHAFT 1 801K--110-107
108 630 001 0237 WASHER 4 801K--110-108
109 411 141 3001 WASHER SPR 6 4 801K--110-109
110 630 000 7923 BOLT,HEX-SCT 4 801K--110-120
111 630 092 7832 BLOCK 1 801K--110-111
112 411 141 4305 WASHER V 6X12.5X1.6 2 801K--110-112
113 411 141 3001 WASHER SPR 6 2 801K--110-113
114 630 000 7909 BOLT,HEX-SCT 2 801K--110-114
115 630 094 2101 BRACKET 1 801K--110-115
116 630 000 0252 SENSOR,PHOTO 1 BPH28,EE-SX671 801K--110-116
117 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 801K--110-117
118 411 119 1909 WASHER V 3X7X0.5 2 801K--110-118
119 411 086 4408 WASHER SPR 3 2 801K--110-119
120 411 040 7803 SCR PAN 3X12 2 801K--110-120
121 411 141 4107 WASHER V 5X10X1 6 801K--110-121
122 411 141 6705 WASHER SPR 5 6 801K--110-122
123 630 000 7756 BOLT,HEX-SCT 6 801K--110-123
124 630 006 8795 BEARING,RADIAL 2 6202ZZ 801K--110-124
125 411 113 9000 SCR TRS 5X8 6 801K--110-125
126 630 093 2683 BLOCK 1 801K--110-126
127 630 110 9787 BOLT,HEX-SCT 4 801K--110-127
128 630 000 8678 BOLT,HEX 1 801K--110-128
129 411 141 0505 NUT HEX 5 1 801K--110-129
130 411 141 4305 WASHER V 6X12.5X1.6 2 801K--110-130
131 411 141 3001 WASHER SPR 6 2 801K--110-131
132 630 000 7893 BOLT,HEX-SCT 2 801K--110-132
134 630 003 4271 GREASE NIPPLE 1 801K--110-134
135 630 094 1012 AIR LINE EQPT 1 801K--110-135
136 630 094 1005 VALVE 1 YSV60 801K--110-136
137 630 094 1050 PIPE FITTINGS 1 801K--110-137
138 630 003 8057 PIPE FITTINGS 2 801K--110-138
139 630 003 7913 PIPE FITTINGS 1 801K--110-139
140 630 003 8187 PIPE FITTINGS 2 801K--110-140
141 630 003 7074 PIPE FITTINGS 1 801K--110-141
142 411 141 4503 WASHER V 8X17X1.6 2 801K--110-142
143 411 141 3100 WASHER SPR 8 2 801K--110-143
144 630 000 8005 BOLT,HEX-SCT 2 801K--110-144
145 630 108 3612 COLLAR 4 801K--110-145
146 630 118 1677 PIPE FITTINGS 1 801K--110-146
147 630 118 2056 SWITCH,PRESSURE 1 SP14 801K--110-147
148 630 123 2157 COVER 1 801K--110-148
K-2
