P-185-003e - 第288页
MODEL TCM-X210 0506-002 286 機械廻り２ MISCELLANEOUS P ARTS-2 Fig. RM-2 H 基板 H P .C.B. See Fig.RM-1 Key No.71 162 169 186 186 197 198 199 163 152 189 188 187 153 193 192 190 161 158 156 160 158 168 193 151 192 191 186 163 186…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
285
RM-1
51 630 085 9577 UNIT,POWER 1 G7,PAA50F-12-RN 801RM-110-051
52 630 086 0245 UNIT,POWER 1 G8,PAA600F-24 801RM-110-052
54 630 123 9903 UNIT,DRIVER 1 ASMD1(H),#SGDH-50AE-RY414
801RM-110-054
55 630 137 1108 UNIT,DRIVER 2 ASMD9(CZ),ASMD10(MZ),
#SGDH-01AE-RY414 801RM-110-055
56 630 086 8340 RESISTOR,SPECIAL 1 801RM-110-056
57 630 119 8323 UNIT,DRIVER 1 APMD28(CX),APMD29(CY),#D3380
801RM-110-057
59 630 127 0937 TERMINAL 4 801RM-110-059
60 630 127 0975 ACCESSORY,WIRING 1 801RM-110-060
61 630 091 1749 BRACKET,WIRING 2 801RM-110-061
62 630 058 8460 ACCESSORY,WIRING 1 801RM-110-062
63 630 093 0764 RAIL,WIRING 1 801RM-110-063
64 630 127 0982 ACCESSORY,WIRING 2 801RM-110-064
65 630 083 5564 ACCESSORY,WIRING 1 801RM-110-065
66 630 048 3833 MECH PARTS(MOUNTING BASES 13 801RM-110-066
67 630 089 4493 ACCESSORY,WIRING 1 801RM-110-067
68 630 119 5933 BRACKET 1 801RM-110-068
69 630 119 6084 BRACKET 1 801RM-110-069
70 630 124 5676 PLATE 1 801RM-110-070
71 630 124 5683 PLATE 1 801RM-110-071
72 630 119 8415 ACCESSORY,WIRING 1 801RM-110-072
82 411 034 7208 SCR FLT 3X8 2 801RM-110-082
83 411 035 2707 SCR FLT 4X8 2 801RM-110-083
84 411 002 4307 SCR FLT 5X10 1 801RM-110-084
85 411 113 7501 SCR TRS 4X10 13 801RM-110-085
86 411 140 8007 SCR TRS 5X6 4 801RM-110-086
87 411 043 5004 SCR PAN 4X8 10 801RM-110-087
88 411 008 1706 WASHER SPR 4 10 801RM-110-088
89 411 119 2104 WASHER V 4X9X0.8 10 801RM-110-089
90 411 113 2803 SCR PAN 5X8 4 801RM-110-090
91 411 008 2109 WASHER SPR 5 4 801RM-110-091
92 411 088 1702 WASHER V 5X10X1 4 801RM-110-092
93 411 114 7807 SCR PAN+SW+W 4X10 5 801RM-110-093
94 411 174 6604 SCR PAN+SW+W 5X10 1 801RM-110-094
95 630 000 7725 BOLT,HEX-SCT 4 801RM-110-095
96 630 000 7732 BOLT,HEX-SCT 8 801RM-110-096
97 630 000 7749 BOLT,HEX-SCT 7 801RM-110-097
98 411 141 6705 WASHER SPR 5 19 801RM-110-098
99 411 141 4107 WASHER V 5X10X1 19 801RM-110-099
MODEL TCM-X210
0506-002
286

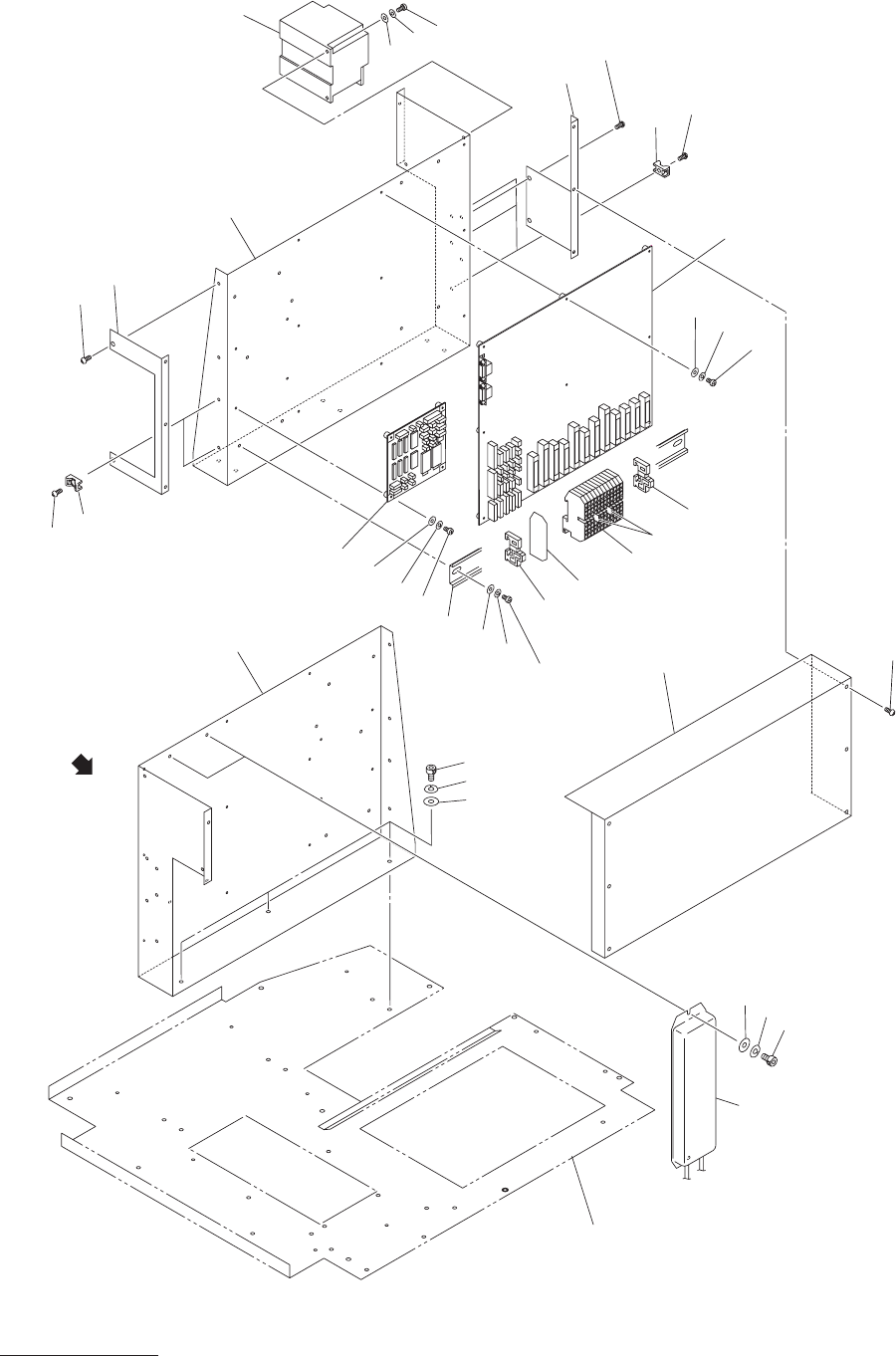

機械廻り２
MISCELLANEOUS PARTS-2
Fig. RM-2 H
基板
H P.C.B.
See Fig.RM-1
Key No.71
162
169
186
186
197
198
199
163
152
189
188
187
153
193
192
190
161
158
156
160
158
168
193
151
192
191
186
163
186
187
188
189
166
162
167
185
154
194
195
196
165
164
.
.
.
159
157
155
.
.
VIEW "A"
A
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
287
RM-2
151 630 139 6286 UNIT,I/O(3F88L-160) 1 3F88L-160 801RM-110-151
152 630 098 5597 P.C.B,MOUNT 1 UA89*001*0000 801RM-110-152
153 630 117 1180 P.C.B,MOUNT 1 #SVME-UB03 801RM-110-153
154 402 083 5505 WIRE WOUND 25 KA 220W 2 801RM-110-154
155 630 127 0906 TERMINAL 12 801RM-110-155
156 630 127 0951 ACCESSORY,WIRING 1 801RM-110-156
157 630 058 8460 ACCESSORY,WIRING 1 801RM-110-157
158 630 091 1749 BRACKET,WIRING 2 801RM-110-158
159 630 127 0982 ACCESSORY,WIRING 2 801RM-110-159
160 630 127 0999 ACCESSORY,WIRING 2 801RM-110-160
161 630 091 2104 RAIL,WIRING 1 801RM-110-161
162 630 119 4769 PANEL 1 801RM-110-162
163 630 048 3833 MECH PARTS(MOUNTING BASES 5 801RM-110-163
164 630 087 7823 PROGRAM ROM 1 #CPLD CZH1E2 801RM-110-164
165 630 087 7830 PROGRAM ROM 1 #CPLD CZH2 801RM-110-165
166 630 087 7847 PROGRAM ROM 1 #CPLD CZH3 E2 801RM-110-166
167 630 121 9622 COVER 1 801RM-110-167
168 630 118 0052 BRACKET 1 801RM-110-168
169 630 122 2554 BRACKET 1 801RM-110-169
185 411 050 5004 SCR TRS 3X6 6 801RM-110-185
186 411 113 7501 SCR TRS 4X10 9 801RM-110-186
187 411 162 1604 SCR PAN 3X20 13 801RM-110-187
188 411 086 4408 WASHER SPR 3 13 801RM-110-188
189 411 119 1909 WASHER V 3X7X0.5 13 801RM-110-189
190 411 043 5004 SCR PAN 4X8 3 801RM-110-190
191 411 113 2209 SCR PAN 4X16 2 801RM-110-191
192 411 008 1706 WASHER SPR 4 5 801RM-110-192
193 411 119 2104 WASHER V 4X9X0.8 5 801RM-110-193
194 630 000 7602 BOLT,HEX-SCT 4 801RM-110-194
195 411 141 2905 WASHER SPR 4 4 801RM-110-195
196 411 141 4008 WASHER V 4X9X0.8 4 801RM-110-196
197 630 000 7725 BOLT,HEX-SCT 3 801RM-110-197
198 411 141 6705 WASHER SPR 5 3 801RM-110-198
199 411 141 4107 WASHER V 5X10X1 3 801RM-110-199
