P-0332-001_MULTI-LAYER_TRAY-FEEDER - 第15页

– 9 – ELE V A TOR SECTIO N No. Part No. Part Name Qty . Detail Y amaha Hitachi 204 KYC-M170E-00 1015A41M FRAME 1 205 KYC-M1763-00 1015A41J PLA TE 1 206 KYC-M175F-00 0921E70Z BRACKET 1 208 KYC-M173F-00 21 1FE470 BRACKET 1…

100%1 / 84
– 8 –
K1

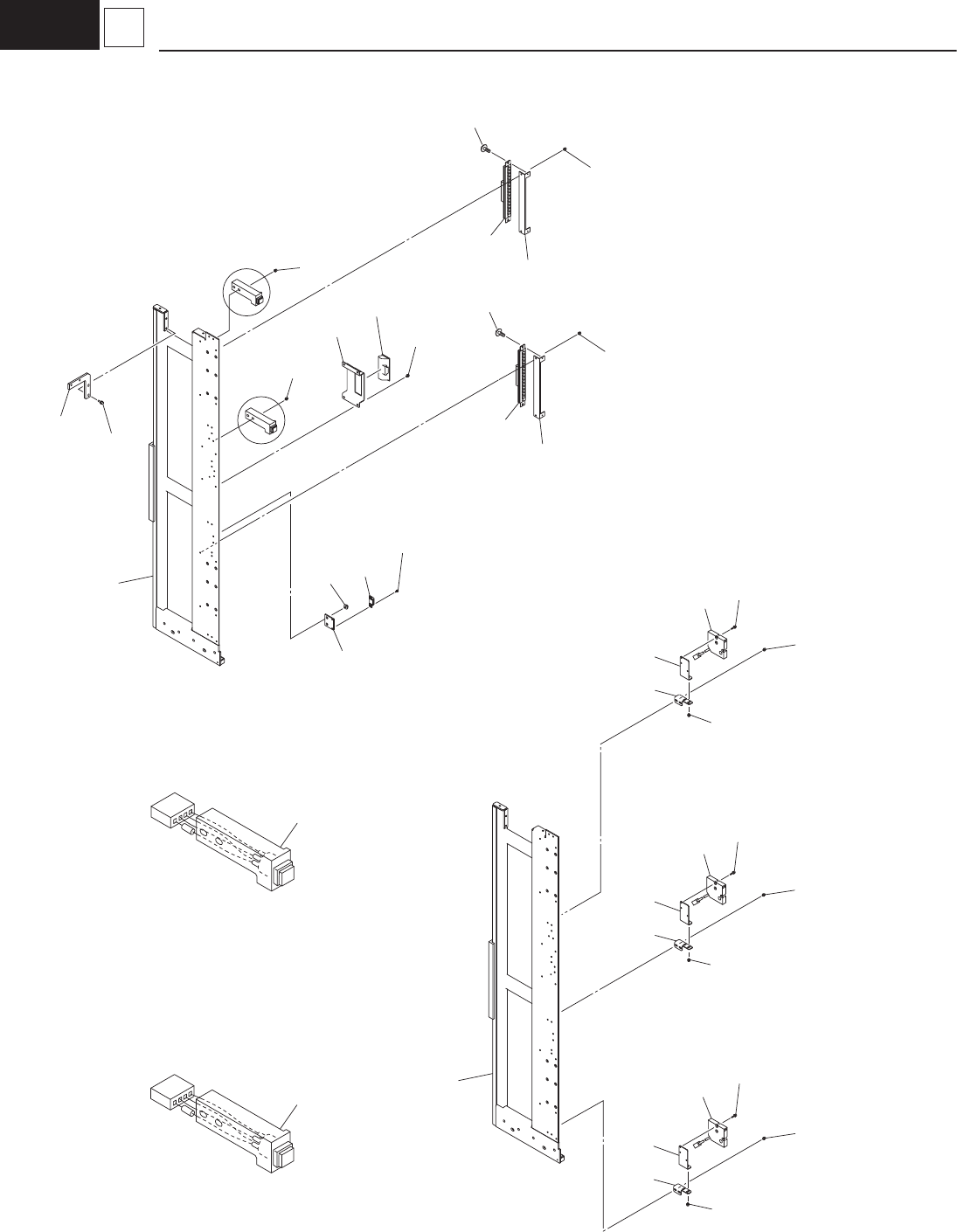

3 Sub Frame Section
1304-001
210
218
215
217
206
220
216
205
219
214
211
208
204
219
213
219
213
282
281
221
261
271
A
B
212
283
DETAIL “A”
DETAIL “B”
282
281
221
283
252
253
251
213
219
254
256
255
256
232
233
231
213
219
234
236
235
236
242
243
241
213
219
244
246
245
246
204
– 9 –
ELEVATOR SECTION
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
204 KYC-M170E-00 1015A41M FRAME 1
205 KYC-M1763-00 1015A41J PLATE 1
206 KYC-M175F-00 0921E70Z BRACKET 1
208 KYC-M173F-00 211FE470 BRACKET 1
210 KYC-M174N-00 0913F21E MG_CATCH_C9302 1
211 KYC-M174C-00 226C0251 HANDLE 1
212 90990-66J007 221DA202 SCREW,TRUSS HEAD 2 TRS M3L4
213 91312-04006 221AA015 BOLT,HEX.SOCKET HEAD 10 M4L6
214 91312-04008 221AA016 BOLT,HEX.SOCKET HEAD 4 M4L8
215 91312-04010 221AA017 BOLT,HEX.SOCKET HEAD 2 M4L10
216 91312-05016 221AA031 ROHS_HEX-SCT 2 M5L16
217 KYB-M65A9-00 221HA302 ROHS_WASHER 2 SW4
219 92902-04200 221HA104 WASHER 14 FW4
221 90166-02J208 221DA003 SCREW,PAN HEAD 4 TRS M4L6
231 KYC-M1725-00 1015032C ASSY-SAFETY-SW-DN 1
232 KYC-M1754-00 0921E302 BRACKET 1
233 KYC-M1753-00 0921E301 BRACKET 1
234 91312-04006 221AA015 BOLT,HEX.SOCKET HEAD 2 M4L6
235 91312-04016 221AA020 BOLT,HEX.SOCKET HEAD 3 M4L16
236 92902-04200 221HA104 WASHER 5 FW4
237 92902-04100 221HA004 WASHER 5 SW4
241 KYC-M1724-00 1015032B ASSY-SAFETY-SW-MG 1
242 KYC-M1754-00 0921E302 BRACKET 1
243 KYC-M1753-00 0921E301 BRACKET 1
244 91312-04006 221AA015 BOLT,HEX.SOCKET HEAD 2 M4L6
245 91312-04016 221AA020 BOLT,HEX.SOCKET HEAD 3 M4L16
246 92902-04200 221HA104 WASHER 5 FW4
247 92902-04100 221HA004 WASHER 5 SW4
251 KYC-M1723-00 1015032A ASSY-SAFETY-SW-UP 1
252 KYC-M1754-00 0921E302 BRACKET 1
253 KYC-M1753-00 0921E301 BRACKET 1
254 91312-04006 221AA015 BOLT,HEX.SOCKET HEAD 2 M4L6
255 91312-04016 221AA020 BOLT,HEX.SOCKET HEAD 3 M4L16
256 92902-04200 221HA104 WASHER 5 FW4
257 92902-04100 221HA004 WASHER 5 SW4
261 KYC-M171U-00 ASSY-READY-SW-MG 1
271 KYC-M171S-00 READY-SW.UP ASSY 1
281 KYC-M1737-00 1015A405 BRACKET 1
282 KYC-M172T-00 1015A300 PCB-MOUNT- 1
283 90990-66J008 221DA203 SCREW,TRUSS HEAD 2 TRS M3L6
1304-001
– 10 –
K1

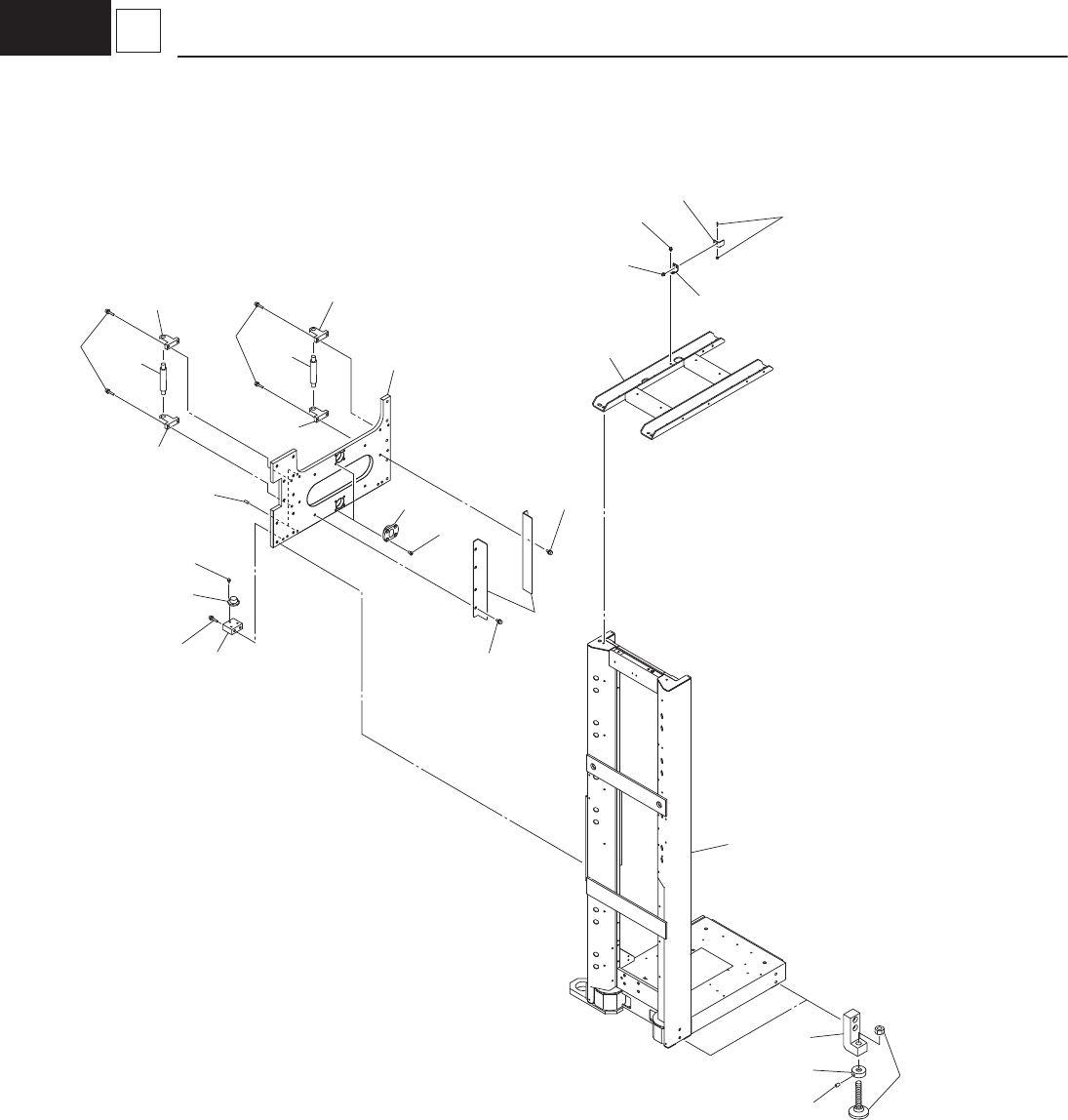

4 Top, Rear Frame Section
1304-001
313
311
313
313
312
312
326
324
321
326
324
321
319
325
323
318
324
322
315
314
317
324
320
324
320
331
332
333
334
301
305
304
305
304
313
326
302
303
See Fig. EL-2
Key No.106
See Fig. K1-2
Key No.125
