- 132 - NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品 (FOR FRONT・LE FT-RIGHT) （手前・左右用） (FOR REAR・RIGHT-LEFT) （奥・右左用） #02....OPTIONAL PARTS オプション部品 (FOR FRONT・RIGHT-LEFT) （手前・右左用） (FOR REAR・LEFT-RIGHT) （奥・左右用） #03....OPTIONAL …
- 131 -

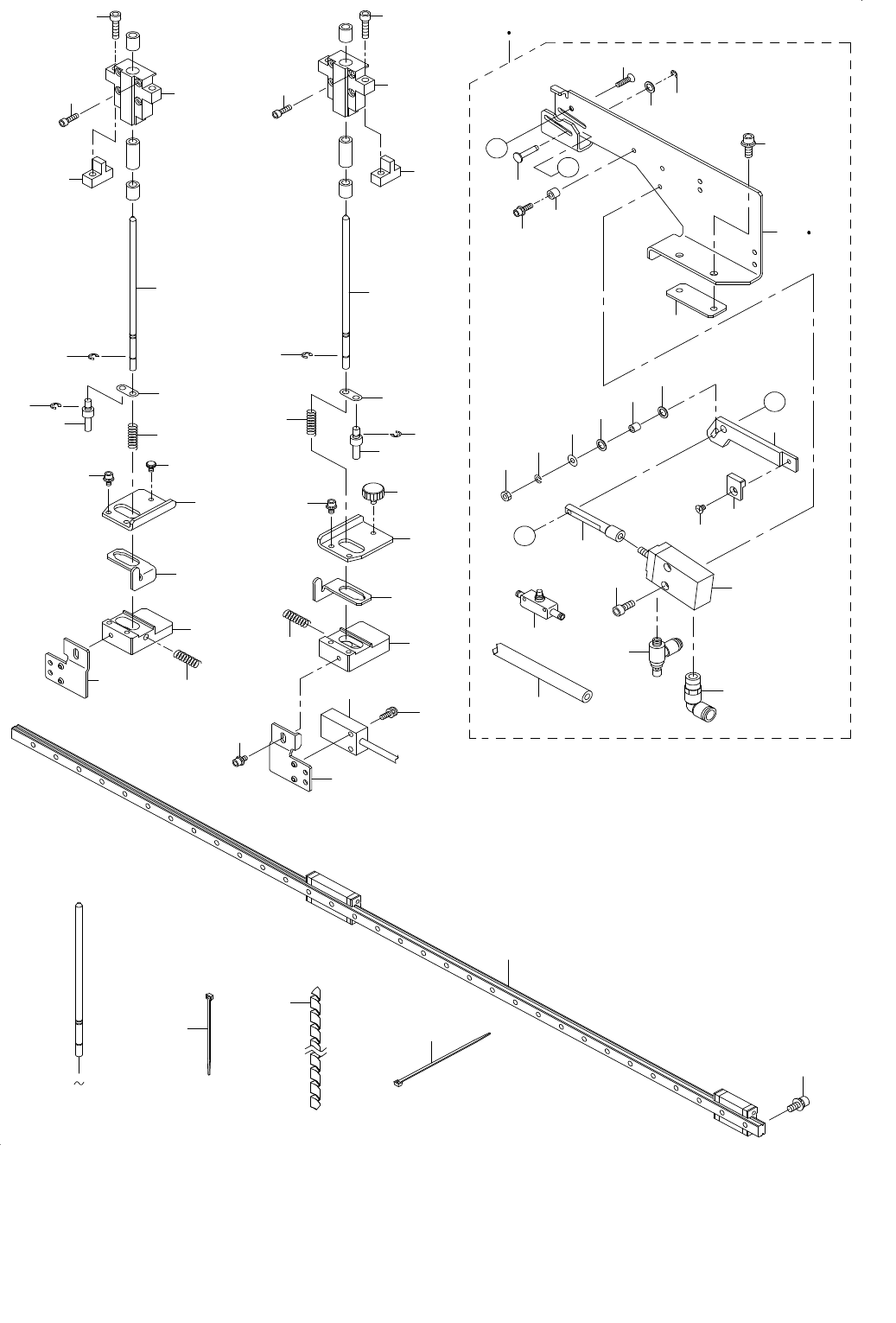

66.PWB CONVEYOR COMPONENTS(18)(TYPE XL)
基板搬送関係（１８）（ＸＬ 仕様）
25
23
23
26
9
10
11
18
19
7
8
8
6
20
22
24
12
13
14
15
16
17
21
17
12
24
14
13
27
44
45
46
6
48
4
2
1
5
2
4
1
5
3
47
B
53
72
71
70
73
66
69
A
65
68
68
A
63
67
58
59
61
57
56
B
55
54
49
50
51
52
64
60
74
75
62
- 132 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
(FOR FRONT・LEFT-RIGHT) （手前・左右用）
(FOR REAR・RIGHT-LEFT) （奥・右左用）
#02....OPTIONAL PARTS オプション部品
(FOR FRONT・RIGHT-LEFT) （手前・右左用）
(FOR REAR・LEFT-RIGHT) （奥・左右用）
#03....OPTIONAL PARTS オプション部品
#04....FOR FRONT・LEFT-RIGHT 手前・左右用
#05....FOR FRONT・RIGHT-LEFT 手前・右左用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00887 GUIDE_BLOCK_A_ASM
ガイドブロックＡ組
2
2
#03
SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
4
3 400-98140 LINER_WAY_XL
リニアウェイ＿ＸＬ
1
4 400-00877 GUIDE BLOCK CLAMP
ガイドブロッククランプ
2
5 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
2
6
#03
400-15793 LOCK SPRING
ロックスプリング
2
7
#03
L1792-721-000 DAMPER BLOCK R
ダンパブロック Ｒ
1
8
#03
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
9
#03
400-00891 STOPER SLIDE LEVER L
ストッパスライドレバー Ｌ
1
10
#03
400-00897 STOPER SLIDE LEVER R
ストッパスライドレバー Ｒ
1
11
#03
L179E-621-000 DAMPER BLOCK L
ダンパー ブロック Ｌ
1
12
#03
400-00978 DAMPER LOCK LINK
ダンパロックリンク
2
13
#03
400-00950 DAMPER SPRING
ダンパスプリング
2
14
#03
RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
6
15
#03
EA-9500B00-00 CABLE BAND
結束バンド ６０
1
16
#03
HX-0031400-00 SPIRAL TABE
スパイラル チューブ
0.3
17
#03
400-01081 CENTERING PIN 4.0
センタリングピン ４．０
2
18
#03
400-15791 DAMPER PLATE L
ダンパープレート Ｌ
1
19
#03
400-15792 DAMPER PLATE R
ダンパープレート Ｒ
1
20
#03
400-92576 T.PIN SENS ASM
ティーピンセンサ組
1
21
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
1
22
#03
SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
2
23
#03
RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
24
#03
400-00896 DAMPER LOCK PIN
ダンパロックピン
2
25
#01
E2148-721-000 SENSOR BRACKET R
センサブラケット Ｒ
1
26
#02
E2147-721-000 SENSOR BRACKET L
センサブラケット Ｌ
1
27
#03
400-01087 CENTERING PIN 3.4
センタリングピン３．４
1
28
#03
400-01088 CENTERING PIN 3.3
センタリングピン３．３
1
29
#03
400-01089 CENTERING PIN 3.2
センタリングピン３．２
1
30
#03
400-01090 CENTERING PIN 3.1
センタリングピン３．１
1
31
#03
400-01091 CENTERING PIN 3.0
センタリングピン３．０
1
32
#03
400-01092 CENTERING PIN 2.9
センタリングピン２．９
1
33
#03
400-01093 CENTERING PIN 2.8
センタリングピン２．８
1
34
#03
400-01094 CENTERING PIN 2.7
センタリングピン２．７
1
35
#03
400-01095 CENTERING PIN 2.6
センタリングピン２．６
1
36
#03
400-01096 CENTERING PIN 2.5
センタリングピン２．５
1
37
#03
400-01097 CENTERING PIN 2.0
センタリングピン２．０
1
38
#03
400-01098 CENTERING PIN 1.9
センタリングピン１．９
1
39
#03
400-01099 CENTERING PIN 1.8
センタリングピン１．８
1
40
#03
400-01082 CENTERING PIN 3.9
センタリングピン３．９
1
41
#03
400-01083 CENTERING PIN 3.8
センタリングピン３．８
1
42
#03
400-01084 CENTERING PIN 3.7
センタリングピン３．７
1
43
#03
400-01085 CENTERING PIN 3.6
センタリングピン３．６
1
44
#03
400-01086 CENTERING PIN 3.5
センタリングピン３．５
1
45
#03
E2141-725-000 BU HAND KNOB S
ＢＵハンドノブＳ
1
46
#03
E2076-721-000 BU HAND KNOB
ＢＵハンドノブ
1
47 SM-6030802-TN SCREW
六角穴ボルト
17
48
#03
EA-9500B01-00 CABLE BAND
束線バンド
8
49
#05
400-99482 STOPPER_L_ASM_XL
ストッパＬ組ＸＬ
1
50
#04
400-98174 STOPPER_R_ASM_XL
ストッパＲ組ＸＬ
1
51
#05
400-98134 STOPPER_FRAME_L_XL
ストッパフレームＬ＿ＸＬ
(1)
52
#01
400-98135 STOPPER_FRAME_R_XL
ストッパフレームＲ＿ＸＬ
(1)
53 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(1)
54 400-00910 STOPPER PIN
ストッパピン
(1)
55 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
56 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(1)
57 400-00911 STOPER CONNECT
ストッパコネクト
(1)
58 PA-1002008-A0 AIR CYLINDER
エアシリンダ
(1)
59 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
60 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
61 PJ-3040405-11 ELBOW UNION
エルボユニオン
(1)
62 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
63 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
64 400-00909 STOPER
ストッパ
(1)
65 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
66 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ３Ｘ０．５ Ｌ＝４
(1)
67 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
68 E2039-721-000 WASHER A
スラストワッシャＡ
(2)
69 E2038-721-000 STOPPER COLLAR
ストッパカラー
(1)
70 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(1)
71 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(1)
72 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
73 400-23788 STOPER SPACER
ストッパスペーサ
(1)
74 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
(1)
75 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.5)
- 133 -
67.PWB CONVEYOR COMPONENTS(19)(TYPE XL)
基板搬送関係（１９）（ＸＬ 仕様）
２８
２３
２
１４
１５
１
２１
２１
１
２７
１８
１２
１１
４
３
６
７
１７
１６
１６
１７
８
５
２６ ９
１０
２０
２２
２５
１３
３２
３４
３３
３６
３５
３４
３３
３７
３８
３９
３９
４０
４１
４１
４１
４２
４３
４４
４６
４７
４８
２４
５３
６３
５２
５４
５５
５９
６１
６０
６２
５６
５７
５８
５１
３１
３０
４８
４５
４９
５０
４８
２９
４０
６４
６５
６７
１９
６６
７４
９９
８４
６８
１００
９８
８２
９７
９６
９５
９２
９３
７８
７８
７４
９４
８５
８６
９４
９３
９３
９２
９１
９０
８９
８７
８８
９３
７８
７７
７７
８９
７０
７２
１
００
８３
８１
８０
７９
７９
７８
７６
７５
７３
７１
６９
