- 146 - NOTE( 注記 ) #01....FOR 3010 ３０１０用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-93831 DRIVE CYLINDER UNIT ドライブシリンダユニット 2 2 400-93843 DRIVER SUPPORT ドライバサポート (1) 3 400-00575 DRIVE CYLINDER L ドライブシリンダＬ (1)…
- 145 -

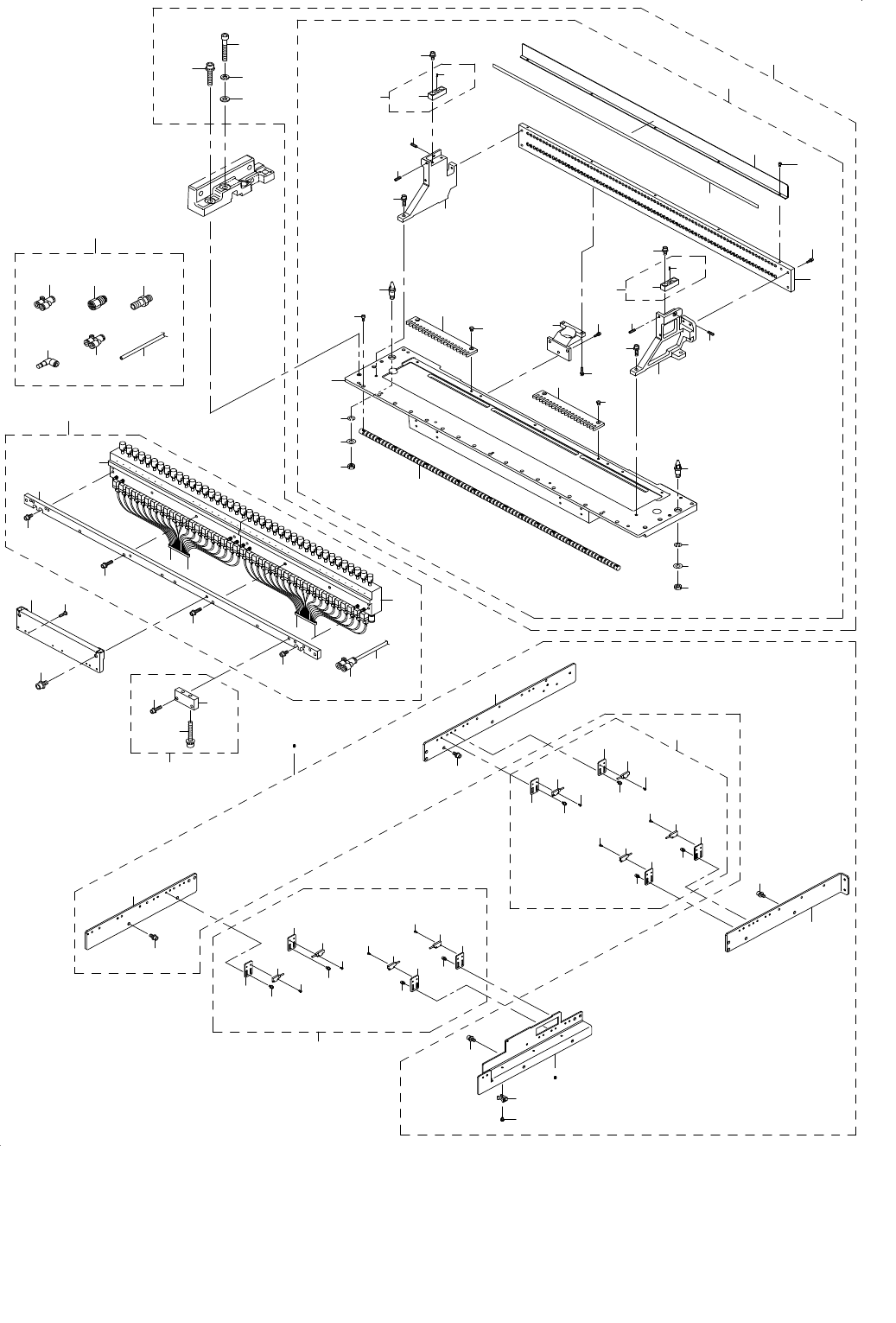

73.FEEDER BANK COMPONENTS(5)(TYPE XL)
フィーダバンク関係（５）（ＸＬ 仕様）
4
48
49
50
54
51
53
52
10
11
12
8
7
14
13
15
9
1
5
5
6
6
2
3
17
18
46
47
42
37
33
24
23
21
40
34
34
39
26
25
27
19
41
29
36
20
35
41
29
32
31
38
30
22
40
43
45
44
43
45
44
28
34
34
25
39
27
26
16
61
62
63
70
71
72
69
70
66
70
67
69
70
68
71
69
71
69
71
78
77
79
79
79
77
76
78
79
77
75
78
61
60
58
59
65
61
61
80
57
64
55
56
74
78
77
73
- 146 -
NOTE( 注記 ) #01....FOR 3010 ３０１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93831 DRIVE CYLINDER UNIT
ドライブシリンダユニット
2
2 400-93843 DRIVER SUPPORT
ドライバサポート
(1)
3 400-00575 DRIVE CYLINDER L
ドライブシリンダＬ
(1)
4 400-00576 DRIVE CYLINDER R
ドライブシリンダＲ
(1)
5 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
6 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ５ Ｌ＝２５
(6)
7 PJ-3080600-03 UNION Y
ユニオンワイ
(1)
8 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタンチューブ 青 ６Ｘ４
(0.8)
9 E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM.
ドライバブラケットサポートＡ組
2
10 E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポートＡ
(2)
11 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
12 SL-6053592-TN SCREW M5 L=35
座金付き六角穴ボルト Ｍ５ Ｌ＝３５
(4)
13 400-26804 DS CONNECTOR BRACKET
ＤＳコネクタブラケット
2
14 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ２．６ Ｌ＝１０
8
15 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
2
16 401-14142 M FIXED BANK UNIT
Ｍ固定バンクユニット
2
17 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(2)
18 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
19 E2501-729-AA0-D FEEDER BANK ASM
フィーダバンク組
(1)
20 E2501-729-0B0 FEEDER BANK (30) COMPL.
フィーダバンク結合
(1)
21 E2502-729-000 PLATE STAND L
プレートスタンドＬ
(1)
22 E2503-729-000 PLATE STAND R
プレートスタンドＲ
(1)
23 E2515-729-000 FIXING PLATE
フィクシングプレート
(1)
24 E2516-729-000 NUMBER PLATE
ナンバプレート
(1)
25 E2505-729-0A0 MARK ASM.
マーク組
(2)
26 E2601-725-000 MARK
マーク
(1)
27 E2505-729-000 MARK BASE
マークベース
(1)
28 E2504-729-000-A LOCK SHAFT
ロックシャフト
(1)
29 E2513-729-000-A FIXING PLATE B
フィキシングプレートＢ
(4)
30 E2608-721-000 PLATE SUPPORT
プレートサポート
(4)
31 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
(1)
32 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
(1)
33 400-98252 POSITION LABEL
ポジションラベル
(1)
34 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ４Ｘ０．７ Ｌ＝１４
(4)
35 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(17)
36 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(12)
37 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(5)
38 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(8)
39 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
40 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
41 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ４ Ｌ＝６
(8)
42 SM-6030552-KS SCREW
平ねじ Ｍ３ Ｌ＝５
(9)
43 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
44 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(2)
45 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
46 SL-6084092-TN SCREW M8 L=40
座金付き六角穴ボルト Ｍ８ Ｌ＝４０
(2)
47 SM-6085002-TN SCREW
六角穴ボルト
(2)
48 400-93832 DC AIR PARTS
ドライブシリンダエアパーツ
2
49 PJ-3080600-03 UNION Y
ユニオンワイ
(2)
50 PJ-3010651-06 FEMALE UNION
メスユニオン
(1)
51 E2904-700-000 SOCKET
ソケット
(1)
52 PJ-3040600-01 REDUCER ELBOW
レデューサエルボ
(1)
53 PJ-3080600-03 UNION Y
ユニオンワイ
(1)
54 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタンチューブ 青 ６Ｘ４
(4)
55 401-14155 FEEDER SENS BR ASM
フィーダセンサブラケット組
1
56
#01
401-14955 FEEDER_SENS BR ASM 3010
フィーダセンサブラケット組 ３０１０
1
57 401-14734 SENSOR BR FL
センサブラケットＦＬ
(1)
58 401-10192 SENSOR BR FR
センサブラケットＦＲ
(1)
59
#01
401-14952 SENSOR BR FR 3010
センサブラケットＦＲ ３０１０
(1)
60 401-14729 SENSOR BR RR
センサブラケットＲＲ
(1)
61 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(8)
62 HX-0029400-00 FIXED BASE
固定ベース
(3)
63 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
64 401-10193 SENSOR BR R
センサブラケットＲ
(1)
65 401-14156 M BANK F SENSOR ASM
ＭバンクＦセンサ組
1
66 401-10001 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
(1)
67 401-10002 FD-FLOAT(FR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
(1)
68 401-10003 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
(1)
69 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(8)
70 401-10190 FSD BR
ＦＳＤブラケット
(4)
71 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
72 401-10000 FD-FLOAT(FF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
(1)
73 401-14157 M BANK R SENSOR ASM
ＭバンクＲセンサ組
1
74 401-10005 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
(1)
75 401-10006 FD-FLOAT(RR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
(1)
76 401-10007 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
(1)
77 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(8)
78 401-10190 FSD BR
ＦＳＤブラケット
(4)
79 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
80 401-10004 FD-FLOAT(RF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
(1)
- 147 -
74.ACCESSORIES PART COMPONENTS
梱包添付品関係
51
50
6
48
35
37
7
7
8
3
2
4
5
31
21
33
20
10
11
1
28
34
32
30
49
27
25
24
19
14
15
18
16
17
12
13
29
9
23
22
26
39
41
38
43 44
42
40
45
46
47
