- 169 - 85. FCS COMPONENTS ＦＣＳ 関係 3 1 19 19 17 6 15 18 2 4 7 8 9 10 26 14 16 14 15 20 22 13 23 25 12 24 11 5 27
- 168 -
NOTE( 注記 ) #01....FOR EN(3010) ＥＮ（３０１０）用
#02....FOR EN(3010RM) ＥＮ（３０１０ ＲＭ）用
#03....FOR EN(3010,3010RM) ＥＮ（３０１０，３０１０ ＲＭ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-48055 MINI PATLITE ASM
ミニパトライト組
2
2
#03
401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
1
3
#01
SM-4043001-SF SCREW M4X30
なべねじ Ｍ４Ｘ０．７ Ｌ＝３０
3
4
#02
SM-4043001-SF SCREW M4X30
なべねじ Ｍ４Ｘ０．７ Ｌ＝３０
6
5
#01
401-18891 NSO_SENSOR_BR3010_XL
ＮＳＯセンサＢＲ＿３０１０ＸＬ
1
6
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
2
7
#01
400-93804 REFLEKTOR
リフレクタ
1
8
#02
400-93804 REFLEKTOR
リフレクタ
2
9
#01
SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
2
10
#02
SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
4
11
#01
401-18890 REFERECTOR_BR_NSO_3010XL
リフレクタＢＲ＿ＮＳＯ＿３０１０ＸＬ
1
12
#01
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
13
#03
EA-9500B01-00 CABLE BAND
束線バンド
10
14
#03
PV-0105051-00 MECHANICAL VALVE
メカニカルバルブ
2
15
#03
SL-6043592-TN SCREW
座金付き六角穴ボルト
4
16
#03
E4325-725-000 BANK SENSOR PLATE (CE NSO)
バンクセンサプレート（ＣＥ ＮＳＯ）
2
17
#03
PJ-3010651-06 KNIFE UNION
メスユニオン
2
18
#03
BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
0.2
19
#03
PJ-3080600-03 Y UNION
ユニオンワイ
2
20 PJ-3050400-01 TEE
チーズ
1
21 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
1
22 400-45984 SOT CHECK BASE
ＳＯＴチェックベース
1
23 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
2
24 PJ-3010405-05 HALF UNION
ハーフユニオン
1
- 169 -

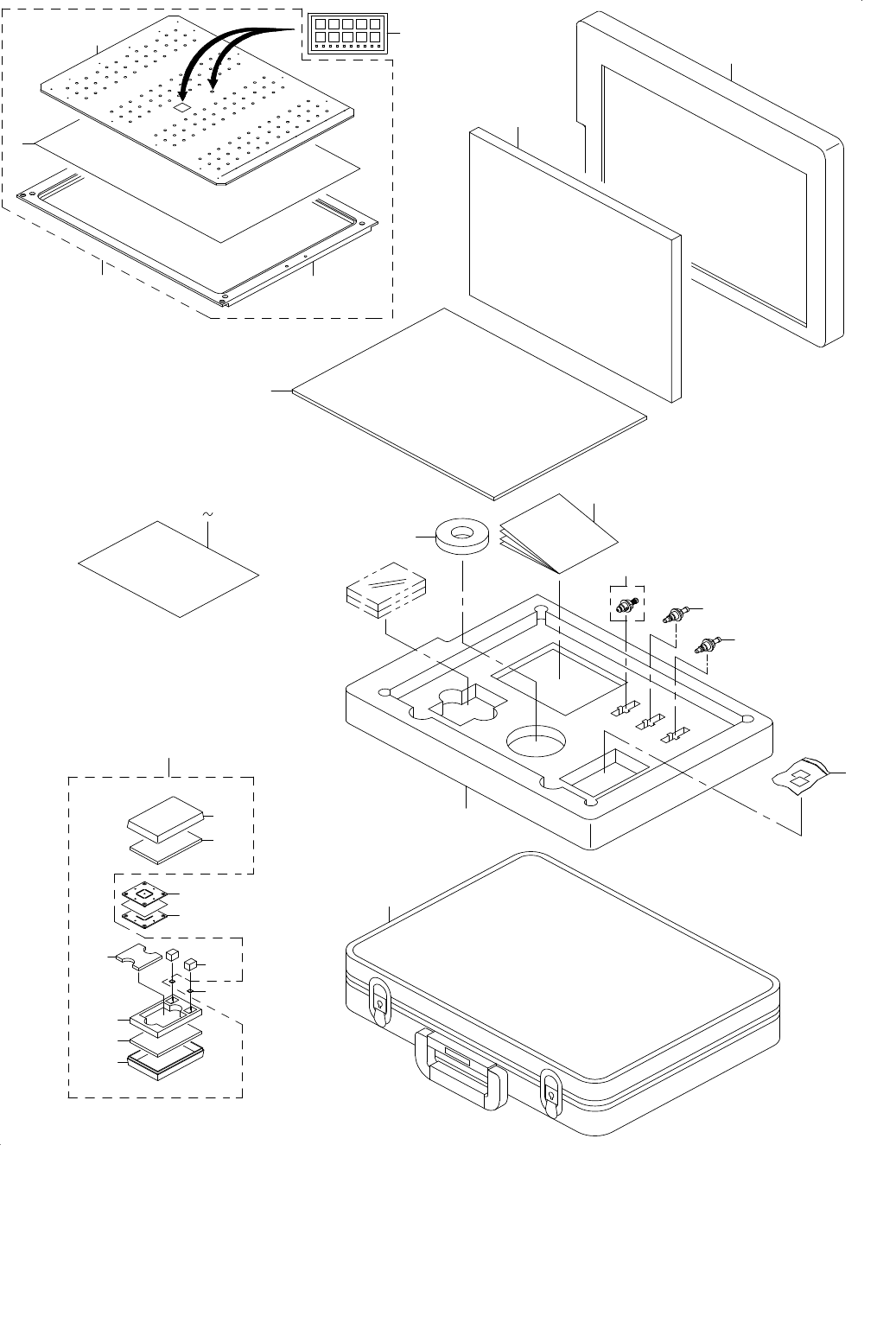

85.FCS COMPONENTS
ＦＣＳ 関係
3
1
19
19
17
6
15
18
2
4
7
8
9
10
26
14
16
14
15
20
22
13
23
25
12
24
11
5
27
- 170 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR JE ＪＥ 用
#03....FOR CH ＣＨ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-27209 FCS PWB ASM(FOR FCS)
ＦＣＳガラス基板組
1
2 400-11454 GLASS PWB(FOR MNVC)
ガラス治具基板（ＭＮＶＣ）
(1)
3 400-18223 JIG PWB BASE(FOR CHIP)
治具基板ベース（チップ）
(1)
4 400-27196 DRAWING PAPER
色画用紙（黒）
(1)
5 400-34082 FCS POSITIONING SEAL
ＦＣＳポジショニングシール
1
6 400-20304 FCS JIG CHIP B
ＦＣＳ治具チップＢ
2
7 400-27147 SILICON SHEET
シリコンシート
96
8 E2101-998-000 JIG NOZZLE A (V001)
治具ノズルＡ（Ｖ００１）
1
9 400-27210 FCS CARRYING CASE
ＦＣＳキャリングケース
1
10 400-66810 INNER PACKAGE A
インナーパッケージＡ
1
11 400-66811 INNER PACKAGE B
インナーパッケージＢ
1
12 400-27198 MENDING TAPE
メンディングテープ
1
13 400-27316 FCS JIF CHIP CASE
ＦＣＳ治具チップケース
1
14 400-27312 FCS JIG CHIP HOLDER
ＦＣＳ治具チップホルダ
(1)
15 400-27313 INNER A
インナーＡ
(2)
16 400-27314 INNER B
インナーＢ
(1)
17 400-27315 INNER C
インナーＣ
(2)
18 400-27410 INNER D
インナーＤ
(1)
19 400-11453 CAL PIECE G
ＣＡＬピースＧ
2
20
#01
400-30289 FCS OPERATION MANUAL(ST)
ＦＣＳ操作マニュアル（ＳＴ）
1
21
#02
400-30290 FCS OPERATION MANUAL(JE)
ＦＣＳ操作マニュアル（ＪＥ）
1
22
#03
400-56880 FCS OPERATION MANUAL(CH)
ＦＣＳ操作マニュアル（ＣＨ）
1
23 400-01344 NOZZLE ASSEMBLY 506
ノズルアッセンブリ５０６
1
24 400-66812 CUSHION A
クッションＡ
1
25 400-66813 CUSHION B
クッションＢ
1
26 400-27235 TRAYSEE
めがね拭き
1
27 400-46647 JIG NOZZLE LNC
治具ノズルＬＮＣ
1
