- 187 - 94. M FIXED BANK UNIT COMPONENTS(1) メカ固定バンクユニット関係（１ ） 38 42 39 41 44 44 40 43 38 41 40 44 36 39 37 34 43 44 36 42 37 34 33 75 76 78 77 55 51 54 53 52 49 51 50 50 58 56 57 24 19 15 6 5 3 22 16 16 21 8 7 9 31 29 32…
- 186 -
NOTE( 注記 ) #01....FOR 3020V ３０２０ Ｖ 用
#02....FOR 3020VR ３０２０ ＶＲ 用
#03....FOR 3010 ３０１０用
#04....FOR 3020V,3020VR ３０２０ Ｖ，３０２０ ＶＲ 用
#05....TYPE XL ＸＬ 仕様
#06....EXCEPT TYPE XL ＸＬ 仕様を除く
#07....SELECTIVE PARTS 選択部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-23548 PLACEMENT_MONITOR_HEAD_3020V_ASSY
プレースメントモニタ＿ヘッド＿３０２０Ｖ組
1
2
#02
401-23554 PLACEMENT_MONITOR_HEAD_3020VR
プレースメントモニタ＿ヘッド＿３０２０ＶＲ
1
3
#03
401-23549 PLACEMENT_MONITOR_HEAD_3010_ASSY
プレースメントモニタ＿ヘッド＿３０１０組
1
4
#03
400-89197 EPV61
ＥＰＶ６１
(1)
5
#04
401-02158 EPV62
ＥＰＶ６２
(1)
6
#03
400-89198 LNC61
ＬＮＣ６１
(1)
7
#04
401-05810 LNC62
ＬＮＣ６２
(1)
8
#03
400-89203 RELEASE BAR EPV
リリースバー ＥＰＶ
(1)
9
#04
401-02177 RELEASE_BAR_80_EPV
リリースバー８０＿ＥＰＶ
(1)
10 HX-0034400-00 HARNESS PARTS
束線パーツ
(4)
11 HX-0029400-00 FIXED BASE
固定 ベース
(2)
12 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(6)
13 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(6)
14 HX-0009600-0A EDGING BUSH
エッジングブッシュ
(0.18)
15 HN-0021000-00 FERRITE CLAMP
フェライトクランプ
(6)
16 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
(8)
17
#03
SL-6043592-TN SCREW
座金付き六角穴ボルト
(1)
18 400-89209 4AXIS SERVO AMP
４軸一体型サーボアンプ
(3)
19 SL-6041492-TN SCREW
座金付き六角穴ボルト
(1)
20 401-05249 CAMERA BRACKET PM
カメラブラケットＰＭ
(1)
21
#02
401-02178 DIFFUSER BASE 80R EPV
ディフューザベース８０Ｒ ＥＰＶ
(1)
22
#04
401-02181 AIR CYLINDER
エアシリンダ
(2)
23
#04
401-02176 CYLINDER MOUNT 80 EPV
シリンダマウント８０＿ＥＰＶ
(2)
24
#03
400-89202 CYLINDER MOUNT EPV
シリンダマウント ＥＰＶ
(1)
25
#03
400-89201 SP STUD EPV
スプリングスタッド ＥＰＶ
(1)
26
#04
SM-6044002-TN SCREW M4X0.7 L=40\\N
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝４０
(4)
27 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(1)
28 401-20297 HEAD_TOP_PCB_PLATE_EPV
ヘッドトップＰＣＢプレート＿ＥＰＶ
(3)
29
#05
401-23552 PLACEMENT_MONITOR_BASE_XL_ASSY
プレースメントモニタ＿ベース（ＸＬ）組
1
30 400-89205 HUB BRACKET
ハブブラケット
(1)
31 HX-0051900-00 FIXING BASE
固定ベース
(1)
32 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
33 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(6)
34 401-02179 USB 1394 BOX
ＵＳＢ１３９４ボックス
(1)
35 401-02180 USB 1394 BR
ＵＳＢ１３９４ブラケット
(1)
36 400-44522 USB RELAY CABLE
ＵＳＢ延長ケーブル
(1)
37 401-02157 1394 ADAPTER CABLE
１３９４アダプタケーブル
(1)
38 HX-0029400-00 FIXED BASE
固定ベース
(1)
39 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
(1)
40 HX-0066000-00 DUST COVER
ダストカバー
(1)
41 401-22790 HUB PWR CABLE ASM
ハブ電源ケーブル組
(1)
42 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
43 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
44
#06
401-23553 PLACEMENT_MONITOR_BASE_ASSY
プレースメントモニタ＿ベース組
1
45 400-89215 HUB PWR CABLE ASM
ハブ電源ケーブル組
(1)
46 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
47 WP-0501046-SC WASHER 5 X 14 X 1
平座金０．５Ｘ１４Ｘ１
(2)
48 HX-0051900-00 FIXING BASE
固定ベース
(1)
49 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
50 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(6)
51 400-89205 HUB BRACKET
ハブブラケット
(1)
52 401-02157 1394 ADAPTER CABLE
１３９４アダプタケーブル
(1)
53 401-21070 1394_CONN_BR
１３９４コネクタブラケット
(1)
54 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
55 HX-0029400-00 FIXED BASE
固定 ベース
(1)
56 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
(1)
57 HX-0066000-00 DUST COVER
ダストカバー
(1)
58 401-20294 IF_PANEL_R_EPV
ＩＦ＿パネル＿Ｒ＿ＥＰＶ
(1)
59 401-23550 PLACEMENT_MONITOR_XY_ASSY
プレースメントモニタ＿ＸＹ組
1
60
#05
401-23551 PLACEMENT_MONITOR_XY_XL_ASSY
プレースメントモニタ＿ＸＹ（ＸＬ）組
1
61 400-46586 REPEATER BRACKET
リピータブラケット
(1)
62 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
63 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ１３９４リピータボード
(1)
64 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
65 400-91609 GEAR_COVE_32
ギアカバー＿３２
(4)
66 HN-0021000-00 FERRITE CLAMP
フェライトクランプ
(4)
67 HN-0014900-0A CLAMP FILTER
クランプフィルタ
(4)
68
#07
401-05298 ACCESSARY PLACEMENT MONITOR 80
アクセサリプレースメントモニタ８０ＳＴ
1
69
#07
401-05299 ACCESSARY PLACEMENT MONITOR 80
アクセサリプレースメントモニタ８０ＪＥ
1
70
#07
401-05300 ACCESSARY PLACEMENT MONITOR 80
アクセサリプレースメントモニタ８０ＣＨ
1
71 401-03223 1394 BOARD ASM
１３９４ボード組
(1)
- 187 -

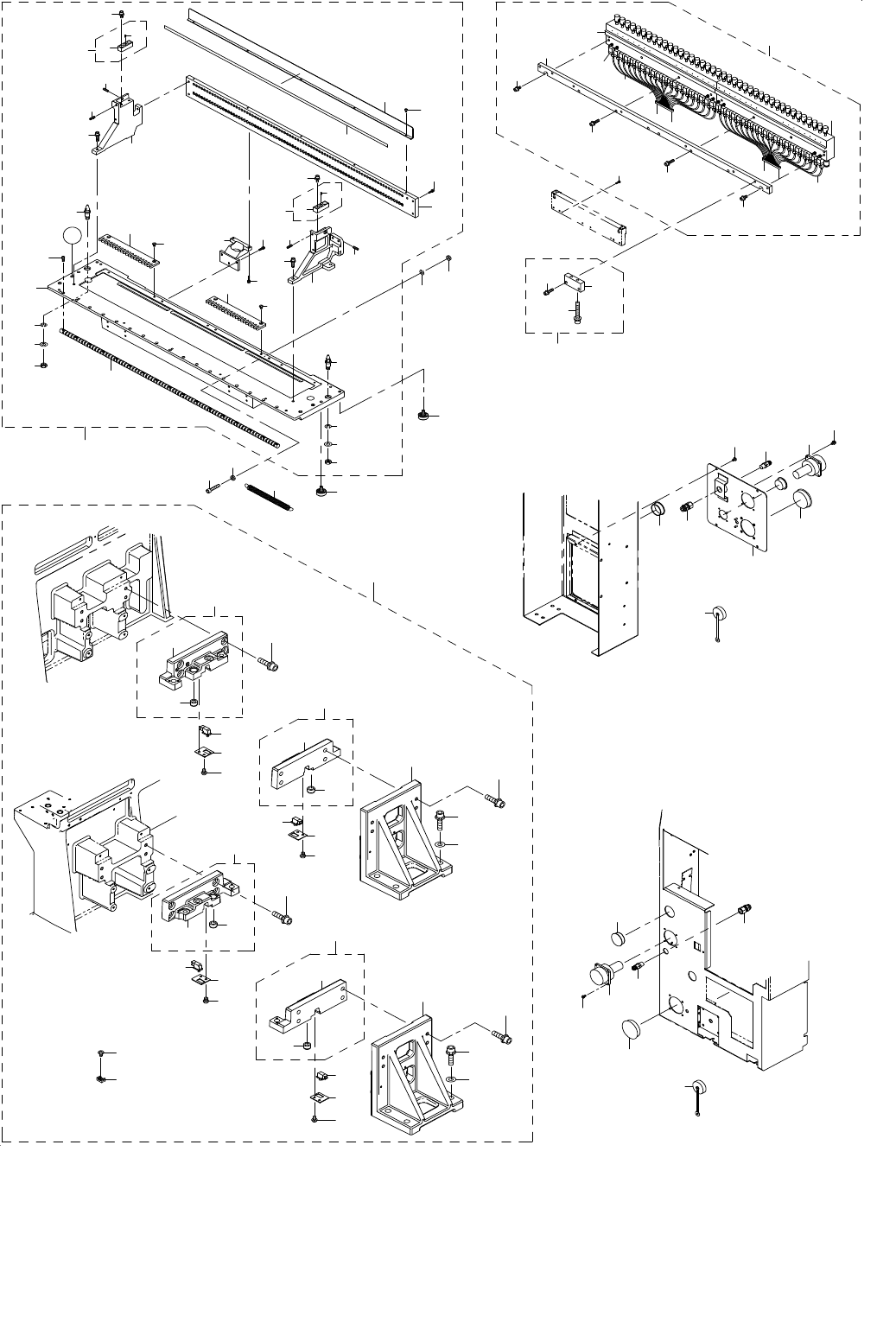

94.M FIXED BANK UNIT COMPONENTS(1)
メカ固定バンクユニット関係（１）
38
42
39
41
44
44
40
43
38
41
40
44
36
39
37
34
43
44
36
42
37
34
33
75
76
78
77
55
51
54
53
52
49
51
50
50
58
56
57
24
19
15
6
5
3
22
16
16
21
8
7
9
31
29
32
23
2
28
31
30
23
11
18
28
17
1
A
11
10
26
27
25
26
27
25
14
13
20
12
4
22
16
16
7
21
9
8
63
72
67
66
71
70
69
61
62
59
68
74
65
60
73
64
47
47
46
48
47
47
46
48
35
45
48
46
48
46
- 188 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2501-729-AA0-D FEEDER BANK ASM.
フィーダバンク組
1
2 E2501-729-0B0 FEEDER BANK (30) COMPL.
フイ−ダバンク結合
(1)
3 E2502-729-000 PLATE STAND L
プレートスタンドＬ
(1)
4 E2503-729-000 PLATE STAND R
プレートスタンドＲ
(1)
5 E2515-729-000 FIXING PLATE (30)
フィクシングプレート
(1)
6 E2516-729-000 NUMBER PLATE
ナンバプレート
(1)
7 E2505-729-0A0 MARK ASM.
マーク組
(2)
8 E2601-725-000 MARK
マーク
(1)
9 E2505-729-000 MARK BASE
マークベース
(1)
10 E2504-729-000-A LOCK SHAFT (30)
ロックシャフト
(1)
11 E2513-729-000-A FIXING PLATE B (30)
フィクシングプレートＢ
(4)
12 E2608-721-000 PLATE SUPPORT
プレートサポート
(4)
13 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
(1)
14 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
(1)
15 400-98252 POSITION LABEL
ポジションラベル
(1)
16 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ４Ｘ０．７ Ｌ＝１４
(4)
17 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(17)
18 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(12)
19 SL-6041292-TN SCREW
座金付き六角穴ボルト
(5)
20 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルトＭ４ Ｌ＝１６
(8)
21 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
22 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
23 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ４ Ｌ＝６
(8)
24 SM-6030552-KS SCREW
平ねじ Ｍ３ Ｌ＝５
(5)
25 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
(2)
26 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
(2)
27 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
28 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
4
29 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
2
30 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ６
2
31 NM-6060003-SC NUT M6
六角ナット Ｍ６
2
32 E2734-721-000 BANK SPRING
バンクスプリング
2
33 401-14138 BANK SUPPORT UNIT
バンクサポートユニット
1
34 401-09098 BANK SUP A
バンクサポートＡ
(2)
35 HX-0029400-00 FIXED BASE
固定ベース
(4)
36 SL-6104042-TN BOLT
座金付き六角穴ボルト
(8)
37 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ１０
(8)
38 401-14139 BANK_SUP_B_L_ASM
バンクサポートＢ Ｌ組
(2)
39 401-09099 BANK_SUP_B_L
バンクサポートＢ Ｌ
(1)
40 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュＢ
(1)
41 401-14140 BANK SUP B R ASM
バンクサポートＢ Ｒ組
(2)
42 401-09100 BANK SUP B R
バンクサポートＢ Ｒ
(1)
43 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュＢ
(1)
44 SL-6083092-TN SCREW
座金付き六角穴ボルト
(16)
45 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
46 400-93849 SENSOR_PLATE
センサプレート
(4)
47 400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
(4)
48 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(8)
49 400-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
1
50 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
51 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
52 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(2)
53 PV-1303050-00 3-PORT SOLENOID VALVE
３ポート電磁弁
(80)
54 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(4)
55 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ２．６ Ｌ＝１０
(4)
56 400-00575 DRIVE CYLINDER L
ドライブシリンダＬ
(1)
57 400-00576 DRIVE CYLINDER R
ドライブシリンダＲ
(1)
58 400-08458 DRIVER SUPPORT
ドライバーサポート
(1)
59 401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
1
60 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
61 E2904-700-000 SOCKET
ソケット
1
62 PJ-3010651-06 FEMALE UNION
メスユニオン
1
63 L126E-821-000 HOLE PLUGS HP14
ホールプラグ ＨＰ１４
1
64 400-93799 HOLE PLUGS HP18
ホールプラグ ＨＰ１８
1
65
#01
HK-0429901-9A CAP
キャップ
1
66 401-11313 BANK CONNECTOR P
バンクコネクタ Ｐ
1
67 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
68 401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
1
69 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
70 E2904-700-000 SOCKET
ソケット
1
71 PJ-3010651-06 KNIFE UNION
メスユニオン
1
72 L126E-821-000 HOLE PLUGS HP14
ホールプラグ ＨＰ１４
1
73 400-93799 HOLE PLUGS HP18
ホールプラグ ＨＰ１８
1
74
#01
HK-0429901-9A CAP
キャップ
1
75 E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM.
ドライバブラケットサポ−トＡ組
2
76 E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポートＡ
(2)
77 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
78 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
