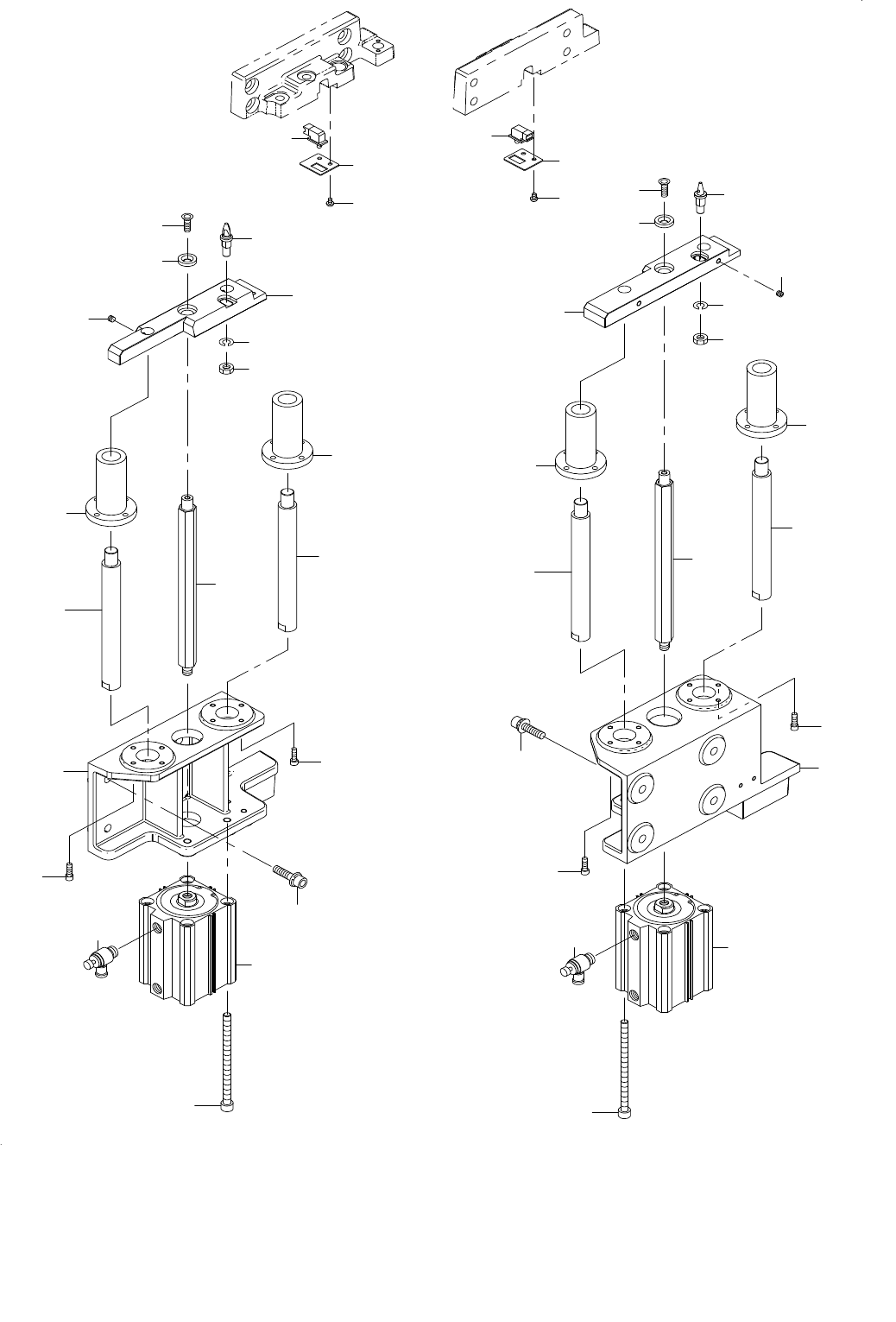

95.M FIXED BANK UNIT COMPONENTS(2)
メカ固定バンクユニット関係（２）
2
3
27
25
24
4
26
10
11
29
30
13
14
15
16
17
1
6
6
6
6
31
31
32
32
33
33
22
22
21
21
7
7
8
8
18
19
20
23
28
9
12
27
5
- 190 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-10119 B LIF FRAME R
バンクリフタフレームＲ
1
2 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
3 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
4 400-93854 CYLINDER SCREW M8 L=125
シリンダねじ Ｍ８ Ｌ＝１２５
4
5 SL-6083092-TN SCREW
座金付き六角穴ボルト
8
6 400-93838 LIFTER SHAFT
リフタシャフト
4
7 SB-8200003-00 BEARING
転がり軸受
2
8 SM-6051602-TN SCREW
六角穴ボルト
8
9 401-10295 LIF CYL SHAFT
リフタシリンダシャフト
1
10 E2622-729-000 LIFTER THRUST COLLAR
リフタスラストカラー
1
11 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
1
12 401-10297 BANK LIFTER R
バンクリフタＲ
1
13 400-93840 BANK LOCATE PIN C2
バンクロケートピンＣ２
1
14 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
1
15 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
16 SM-8060552-TP SCREW M6 L=5
止めねじ
2
17 401-10117 B LIF FRAME L
バンクリフタフレームＬ
1
18 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
19 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
20 400-93854 CYLINDER SCREW M8 L=125
シリンダねじ Ｍ８ Ｌ＝１２５
4
21 SB-8200003-00 BEARING
転がり軸受
2
22 SM-6051602-TN SCREW
六角穴ボルト
8
23 401-10295 LIF CYL SHAFT
リフタシリンダシャフト
1
24 E2622-729-000 LIFTER THRUST COLLAR
リフタスラストカラー
1
25 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
1
26 401-10296 BANK LIFTER L
バンクリフタＬ
1
27 SM-8060552-TP SCREW M6 L=5
止めねじ
2
28 400-93839 BANK LOCATE PIN B2
バンクロケートピンＢ２
1
29 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
1
30 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
31 400-93849 SENSOR PLATE
センサプレート
2
32 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
4
33 400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
2
