KE-3010_KE-3020V_KE-3020VR-Rev08 - 第266页
- 257 - 129.SYSTEM DIAGRAM (6)(TYPE XL)(AFTER M/C REV.E) ＳＹＳＴＥＭ ＤＩＡＧＲＡ Ｍ（６） （ＸＬ 仕様） （マシン ＲＥＶ．Ｅ 以降） 89 90 99 80 80 87 88 86 80 80 82 97 82 78 74 75 98 96 84 83 95 94 93 91 92 85 84 83 81 79 78 76 77 39 39 68 67 59 58 57 4…
- 256 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....TYPE XL(EN) ＸＬ（ＥＮ）仕様
#03....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#04....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
#05....FOR EN(AFTER M/C REV.E) ＥＮ 用（マシン ＲＥＶ．Ｅ 以降）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-02125 CAL VCUM SV ASM
ＣＡＬ ＶＣＵＭ ＳＶ組
1
2 400-07376 CALBLOCK PCB ASM
ＣＡＬＢＬＯＣＫ基板組
1
3 401-09996 CAL BLOCK CABLE ASM
ＣＡＬ ＢＬＯＣＫケーブル組
1
4 400-47483 FEEDER CAL(F) CABLE ASM
ＣＡＬ（Ｆ）ケーブル組
1
5 400-47560 FEEDER PCB ASM
フィーダ基板組
1
6
#03
400-02126 CAL VACUUM SENSOR ASSY
ＣＡＬバキュームセンサ組
1
7
#04
401-22811 CAL-VCUM SENSOR ASM
ＣＡＬバキュームセンサ組
1
8 401-09997 FEEDER SENS CABLE F ASM
フィーダセンスケーブル組（Ｆ）
1
9 400-48176 FEEDER SENS RELAY(F) CABLE ASM
フィーダセンサ中継ケーブル（Ｆ）組
1
10 401-10017 ATC CLOSE SENS ASM
ＡＴＣクローズセンサケーブル組
1
11 401-10001 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
1
12 401-10003 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
1
13 401-10013 E-FD-DETECT(F)RECEIVE SENS ASM
電動フィーダ検知センサ（Ｆ）受光組
1
14 401-10009 E-FD-FLOAT(F)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｆ）受光組
1
15 400-92513 DRIVE CYL SENSOR F ASM
ドライブシリンダセンサＦケーブル組
1
16 400-92510 ATC SV CABLE ASM
ＡＴＣ ソレノイドバルブケーブル組
1
17 401-10000 FD-FLOAT(FF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
1
18 401-10002 FD-FLOAT(FR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
1
19 401-10008 E-FD-FLOAT(F)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｆ）投光組
1
20 401-10012 E-FD-DETECT(F)EMISSIN SENS ASM
電動フィーダ検知センサ（Ｆ）投光組
1
21 401-10005 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
1
22 401-09998 FEEDER SENS CABLE R ASM
フィーダセンスケーブル組（Ｒ）
1
23 400-48177 FEEDER SENS RELAY(R) CABLE ASM
フィーダセンサ中継ケーブル（Ｒ）組
1
24 401-10007 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
1
25 401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
1
26 401-10015 REFLEX ARRAY SENSOR RELAY ASM
反射型アレイ中継センサ組
1
27 401-10011 E-FD-FLOAT(R)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｒ）受光組
1
28 400-92514 DRIVE CYL SENSOR R ASM
ドライブシリンダセンサＲケーブル組
1
29 401-10004 FD-FLOAT(RF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
1
30 401-10006 FD-FLOAT(RR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
1
31 401-10010 E-FD-FLOAT(R)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｒ）投光組
1
32 401-23126 AUTO TAPE CUTTER F CABLE ASM
オートテープカッターＦケーブル組
1
33 401-23124 FEEDER CUTTER(F) WIRE ASM
フィーダカッターＦケーブル組
1
34
#03
401-23127 AUTO TAPE CUTTER R CABLE ASM
オートテープカッターＲケーブル組
1
35
#04
401-23128 AUTO TAPE CUTTER CABLE ASM3
オートテープカッターケーブル組３
1
36 400-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
4
37 400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
2
38 401-35350 BANK FIXED FR CABLE ASM
バンク固定ＦＲケーブル組
1
39 401-35351 BANK FIXED FL CABLE ASM
バンク固定ＦＬケーブル組
1
40 401-09990 M BANK SWITCH F CABLE ASM
メカバンクスイッチ Ｆ ケーブル組
1
41 401-09981 FEEDER IF F CABLE ASM
フィーダ ＩＦ Ｆ ケーブル組
1
42 401-09986 MECH BANK CONNECTOR F CABLE AS
メカバンクコネクタ Ｆ ケーブル組
1
43 401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
1
44 401-09988 M BANK DC PWR CABLE F ASM
メカバンクＤＣ電源 Ｆ ケーブル組
1
45 401-09987 BANK PWR CABLE F ASM
バンク電源 Ｆ ケーブル組
1
46 400-47481 FEEDER IF RELAY(F) CABLE ASM
フィーダ ＩＦ中継ケーブル（Ｆ）組
1
47 401-07941 FEEDER IF RELAY-03 CABLE ASM
フィーダ ＩＦ リレー−０３ケーブル組
1
48 401-11734 ELEC BANK RELAY WIRE ASM
ＥＬＥＣ バンクリレーワイヤ組
1
49 401-13687 ELEC BANK FG WIRE ASM
ＥＬＥＣ バンク ＦＧ ワイヤ組
1
50 400-66568 BANK PCB ASM
バンク基板組
2
51 400-47484 FEEDER CAL(R) CABLE ASM
ＣＡＬ（Ｒ）ケーブル組
1
52 401-09983 ETF(F) PWR CABLE ASM
ＥＴＦ 電源ケーブルＦ組
1
53 401-09999 FEEDER XY EMG CABLE ASM
フィーダ ＸＹ ＥＭＧケ−ブル組
1
54 401-09984 ETF(R) PWR CABLE ASM
ＥＴＦ 電源ケーブルＲ組
1
55 401-09980 FEEDER PWR CABLE ASM
フィーダ電源ケーブル組
1
56 401-14533 ETF POWER ASM
ＥＴＦ 電源組
1
57
#03
401-14531 POWER UNIT ASM
電源ユニット組
1
58
#04
401-33955 POWER SUPPLY UNIT ASM
電源ユニット組
1
59
#05
401-33958 POWER SUPPLY UNIT (EN) ASM
電源ユニット（ＥＮ）組
1
60 401-10071 OPERATION PWR CABLE(R)ASM
オペレーションリレーケーブル組（Ｒ）
1
61 401-09994 M BANK AC PWR CABLE R ASM
メカバンクＡＣ電源 Ｒ ケーブル組
1
62 401-09992 BANK PWR CABLE R ASM
バンク電源 Ｒ ケーブル組
1
63 401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
1
64 400-47482 FEEDER IF RELAY(R) CABLE ASM
フィーダ ＩＦ中継ケーブル（Ｒ）組
1
65 401-07942 FEEDER IF RELAY-04 CABLE ASM
フィーダ ＩＦ リレー−０４ ケーブル組
1
66 401-13687 ELEC BANK FG WIRE ASM
ＥＬＥＣ バンク ＦＧ ワイヤ組
1
67 401-11734 ELEC BANK RELAY WIRE ASM
ＥＬＥＣ バンクリレーワイヤ組
1
68 401-09982 FEEDER IF R CABLE ASM
フィーダ ＩＦ Ｒ ケーブル組
1
69 401-35352 BANK FIXED RL CABLE ASM
バンク固定ＲＬケーブル組
1
70 401-35353 BANK FIXED RR CABLE ASM
バンク固定ＲＲケーブル組
1
71 401-09995 M BANK SWITCH R CABLE ASM
メカバンクスイッチ Ｒ ケーブル組
1
72 401-09993 M BANK DC PWR CABLE R ASM
メカバンクＤＣ電源 Ｒ ケーブル組
1
73 401-09991 MECH BANK CONNECTOR R CABLE ASM
メカバンクコネクタ Ｒ ケーブル組
1
74 401-13653 FPI LED CABLE(FL)ASM
ＦＰＩ ＬＥＤ ケーブル（ＦＬ）組
1
75 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ基板組
2
76 401-13654 FPI LED CABLE(FR)ASM
ＦＰＩ ＬＥＤ ケーブル（ＦＲ）組
1
77 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ基板組
2
78 401-13655 FPI LED CABLE(RR)ASM
ＦＰＩ ＬＥＤ ケーブル（ＲＲ）組
1
79 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ基板組
2
80 401-13656 FPI LED CABLE(RL)ASM
ＦＰＩ ＬＥＤ ケーブル（ＲＬ）組
1
81 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ基板組
2
82 400-92408 OPERATION PCB FRONT10 ASM
オペレーション基板フロント１０組
1
83
#01
400-92482 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板フロント１０組（ＥＮ）
1
84 401-20505 EMG SW(F) ASM
ＥＭＧ ＳＷ（Ｆ）組
1
85
#01
401-31989 EMG SW F CABLE ASM (EN)
ＥＭＧ ＳＷ Ｆケーブル組（ＥＮ）
1
86 400-02254 COVER OPEN SW CABLE ASM
カバーオープンＳＷケーブル組
2
87 401-10074 COVER LOCK SV CABLE F ASM
カバーロックＳＶケーブルＦ組
1
88 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
2
89 401-13676 MINI SIGNAL RLY CABLE F ASM
ミニシグナル ＲＬＹ ケーブルＦ組
1
90 400-48055 MINI PATLITE ASM
ミニパトライト組
2
91 400-48035 L FEEDER SW ASM
レフトフィーダＳＷ組
2
92 400-48036 CONSOLE SW ASM
コンソールＳＷ組
2
93 401-10072 CONSOLE SELECT CABLE ASM
コンソール切り換えケーブル組
1
94 400-03281 MOUSE/KEYBOARD SELECTOR
マウス／キーボード切り換え器
1
95 E9649-729-000 HOD ASM.
ＨＯＤ組
1
96
#01
E9662-729-000 HOD (EN)
ＨＯＤ（ＥＮ）
1
97 400-92481 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
1
98
#01
400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板リア１０組（ＥＮ）
1
99 401-20506 EMG SW(R) ASM
ＥＭＧ ＳＷ（Ｒ）組
1
100
#01
401-31990 EMG SW R CABLE ASM (EN)
ＥＭＧ ＳＷ Ｒケーブル組（ＥＮ）
1
101
#02
401-33944 EMG SW R CABLE ASM (XL_EN)
ＥＭＧ ＳＷ Ｒケーブル組（ＸＬ＿ＥＮ）
1
102 401-10075 COVER LOCK SV CABLE R ASM
カバーロックＳＶケーブルＲ組
1
103 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
2
104 401-13677 MINI SIGNAL RLY CABLE R ASM
ミニシグナル ＲＬＹ ケーブルＲ組
1
105 400-92586 SIGNAL LIGHT RLY CABLE ASM
シグナルライトリレーケーブル組
1
106 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
1
107 401-13675 IONIZER SV CABLE ASM
イオナイザ ＳＶ ケーブル組
1
108 400-97605 COVER OPEN RELAY CABLE ASM
カバーオープン中継ケーブル組
1
109 401-10016 ATC OPEN SENS ASM
ＡＴＣオープンセンサケーブル組
1
110 401-23125 FEEDER CUTTER(R) WIRE ASM
フィーダカッターＲケーブル組
1
111 401-09989 M BANK AC PWR CABLE F ASM
メカバンクＡＣ電源 Ｆ ケーブル組
1
112 401-10070 OPERATION PWR CABLE(F)ASM
オペレーションリレーケーブル組（Ｆ）
1
- 257 -

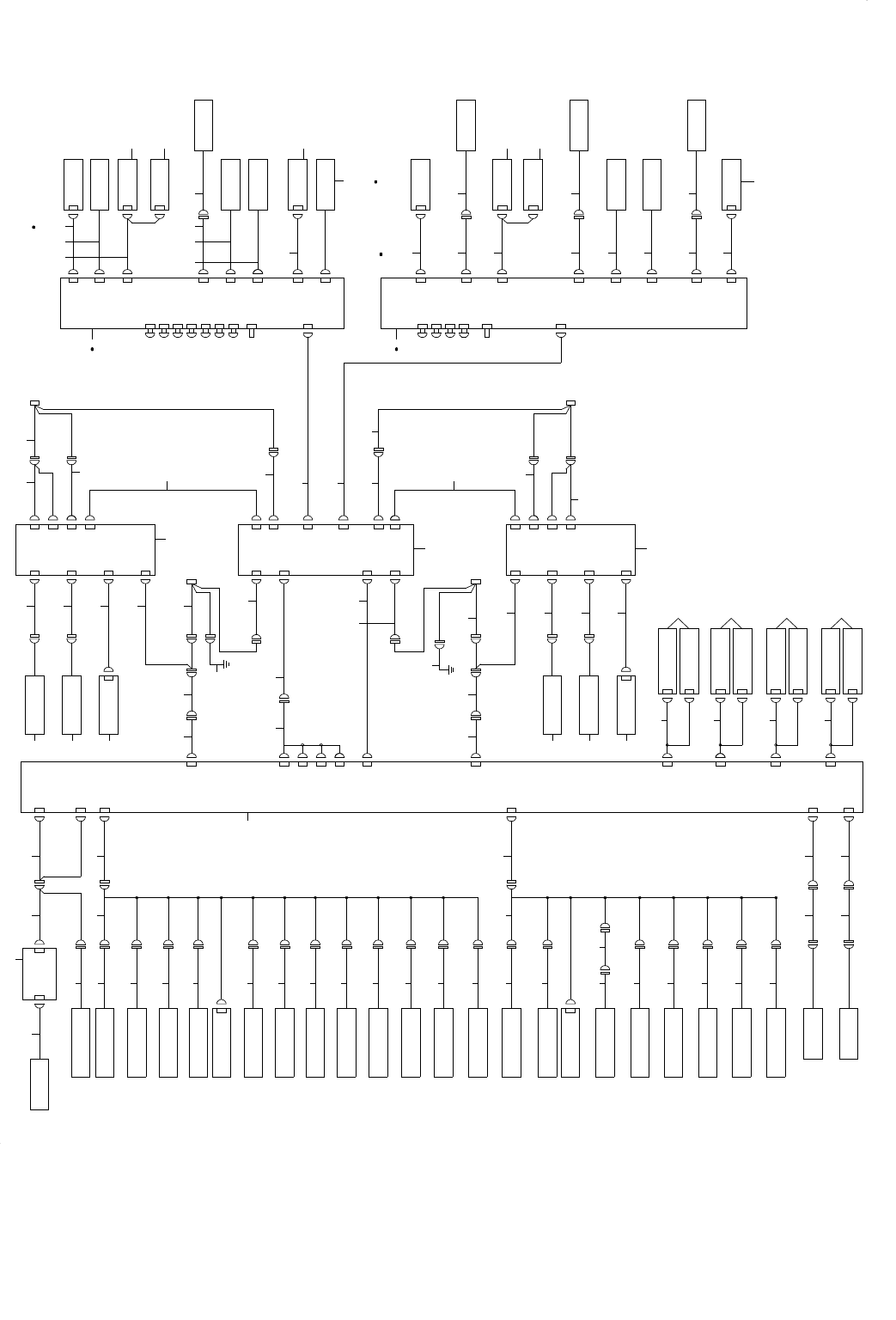

129.SYSTEM DIAGRAM(6)(TYPE XL)(AFTER M/C REV.E)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（６）（ＸＬ 仕様）（マシン ＲＥＶ．Ｅ 以降）
89 90
99
80
80
87 88
86
8080
82 978278
74
75
9896848395949391 9285
84
83
81
79
78
76 77
39
39
68
67
595857
44
56
41
38
48
50
4945434036
423535
37
53 37
48
49
54
63 64 65 66
423535
73
727169
62
61
55
52
51
47
46
5
4 9 23 3433
3232
3130292827
26
2524
22
212019181716151413121110
8
76
3
1
70 70 70
60
70
CAL
VACUUM SENSOR
ATC OPEN SENS
ATC CLOSE SENS
FEEDER FLOAT
SENS(FF)(REC)
FEEDER FLOAT
SENS(FR)(REC)
BANK UP
SW (F)
ELEC FEED DET
SENS(F)(REC)
ELEC FEED FLOAT
SENS(F)(REC)
DRIVE CYL
SENSOR F ASM
ATC S.V
FEEDER FLOAT
SENS(FF)(EMI)
FEEDER FLOAT
SENS(FR)(EMI)
ELEC FEED FLOAT
SENS(F)(EMI)
FEEDER FLOAT
SENS(RF)(REC)
FEEDER FLOAT
SENS(RR)(REC)
ELECFEEDDET
SENSOR(F)(EMI)
BANK UP
SW (R)
ELEC FEED DET
SENS(R)(REC)
ELEC FEED FLOAT
SENS(R)(REC)
DRIVE CYL
SENSOR R ASM
FEEDER FLOAT
SENS(RF)(EMI)
FEEDER FLOAT
SENS(RR)(EMI)
ELEC FEED FLOAT
SENS(R)(EMI)
ECUTTER(F)
ECUTTER(R)
CN429
CN418
CN2 CN1
CN669
CALF
CN19
CN402
CN403
CN413
CN410
CN417
CN414
CN451
ATC
CN412
CN411
CN415
CN416
CN421
CN422
CN426
CN425
CN450
CN420
CN423
CN424
E-CUTTER
E-CUTTER
CN354
CN354
2
CAL S.V
CAL PCB
CN21
CN422
CN21
CN7
ION SV
SIGNAL LIGHT
KEYCHANGESW
FEEDER SW(R)
(NON-STOP
OPERATION)
NON-STOP
SIGNAL
LIGHT(R)
COVER(R) LOCK SV
COVER(R) LOCK SV
COVER OPEN SW(R)
EMG SW_R
MNLT
4-5A
HOD BOX
MOUSE /KEYBOARD
SELECTOR
KEYCHANGESW
FEEDER SW(F)
(NON-STOP
OPERATION)
NON-STOP
SIGNAL
LIGHT(F)
COVER(F) LOCK SV
COVER(F) LOCK SV
COVER OPEN SW(F)
EMG SW_F
CN20
CN10
2-5C
OPERATION
PCB (R)
CN15
CN22
CN7
CN23
CN8
CN12
CN13
CN1
SW5
SW4
SW2
SW1
CN13
CN1
SW7
SW6
SW5
SW4
SW3
SW2
SW1
CN22
CN7
CN15
CN21
CN24
CN12
CN8
CN23
2-5C
OPERATION
PCB (F)
M-BANK(R)
CN1
CN3
CN2
M-BANK(F)
CN2
CN1
LED PCB(R-LL)
LED PCB(R-LR)
CN24
CN23
CN18
CN17
CN16
CN15
CN21
LED PCB(R-RL)
LED PCB(R-RR)
LED PCB(F-RR)
LED PCB(F-RL)
LED PCB(F-LR)
LED PCB(F-LL)
M-E BANK SW
DRIVE CYLINDER
ASSY
DRIVE CYLINDER
ASSY
BK-RR
BK-RL
CN353
CN351
CN3
BANK PCB (F)
E BANK(R)
CN10
CN9
CN2
CN6
CN5
CN8
CN7
POWER UNIT
E BANK(F)
CN70
CN23
CN67
CN69
CN24
CN65
CN30
CN31
CN66
CN25
CN9
BANK PCB (F)
CN2
CN3
CN10
CN7
CN8
CN5
CN6
CN351
CN353
CN370
BK-FR
BK-FL
CALR
RLY03CN3
CN1
CN31
CN30
CN28
CN27
CN3
M-E BANK SW
DRIVE CYLINDER
ASSY
DRIVE CYLINDER
ASSY
CN19
CN5
CN20
2-5A
FEEDER
PCB
CN4
CN4
CN370
4-4A
CN3
- 258 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-02125 CAL VCUM SV ASM
ＣＡＬ ＶＣＵＭ ＳＶ組
1
2 400-07376 CALBLOCK PCB ASM
ＣＡＬブロック基板組
1
3 400-92504 CAL BLOCK CABLE ASM
ＣＡＬブロックケーブル組
1
4 400-47483 FEEDER CAL(F) CABLE ASM
ＣＡＬ（Ｆ）ケーブル組
1
5 400-47560 FEEDER PCB ASM
フィーダ基板組
1
6 400-02126 CAL VACUUM SENSOR ASSY
ＣＡＬバキュームセンサ組
1
7 400-92508 ATC OPEN SENS ASM
ＡＴＣオープセンサケーブル組
1
8 401-06785 FEEDER SENS CABLE F ASM(XL)
フィーダセンサケーブルＦ組（ＸＬ）
1
9 400-48176 FEEDER SENS RELAY(F) CABLE ASM
フィーダセンサ中継ケーブル（Ｆ）組
1
10 400-92509 ATC CLOSE SENS ASM
ＡＴＣクローズセンサケーブル組
1
11 401-10001 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
1
12 401-10003 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
1
13 401-10013 E-FD-DETECT(F)RECEIVE SENS ASM
電動フィーダ検知センサ（Ｆ）受光組
1
14 401-10009 E-FD-FLOAT(F)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｆ）受光組
1
15 400-92513 DRIVE CYL SENSOR F ASM
ドライブシリンダセンサＦケーブル組
1
16 400-92510 ATC SV CABLE ASM
ＡＴＣ ソレノイドバルブケーブル組
1
17 401-10000 FD-FLOAT(FF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
1
18 401-10002 FD-FLOAT(FR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
1
19 401-10008 E-FD-FLOAT(F)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｆ）投光組
1
20 401-10012 E-FD-DETECT(F)EMISSIN SENS ASM
電動フィーダ検知センサ（Ｆ）投光組
1
21 401-10005 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
1
22 401-06786 FEEDER SENS CABLE R ASM(XL)
フィーダセンサケーブルＲ組（ＸＬ）
1
23 400-48177 FEEDER SENS RELAY(R) CABLE ASM
フィーダセンサ中継ケーブル（Ｒ）組
1
24 401-10007 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
1
25 401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
1
26 401-10015 REFLEX ARRAY SENSOR RELAY ASM
反射型アレイ中継センサ組
1
27 401-10011 E-FD-FLOAT(R)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｒ）受光組
1
28 400-92514 DRIVE CYL SENSOR R ASM
ドライブシリンダセンサＲケーブル組
1
29 401-10004 FD-FLOAT(RF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
1
30 401-10006 FD-FLOAT(RR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
1
31 401-10010 E-FD-FLOAT(R)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｒ）投光組
1
32 400-92640 AUTO TAPE CUTTER CABLE ASM2
オートテープカッターケブル組２
1
33 400-92639 AUTO TAPE CUTTER CABLE ASM1
オートテープカッターケブル組１
1
34 400-92659 AUTO TAPE CUTTER CABLE ASM7
オートテープカッターケブル組７
1
35 400-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
4
36 400-02244 BANK FR CABLE ASM
バンク ＦＲ ケーブル組
2
37 400-66568 BANK PCB ASM
バンク基板組
1
38 400-92600 MECH BANK CONNECTOR F CABLE ASM
メカバンクコネクタ Ｆ ケーブル組
1
39 400-92599 MECH BANK CABLE ASM
メカバンクケーブル組
1
40 400-02243 BANK FL CABLE ASM
バンク ＦＬ ケーブル組
1
41 400-92602 M BANK DC PWR CABLE F ASM
メカバンクＤＣ電源 Ｆ ケーブル組
1
42 400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
1
43 400-92604 M BANK SWITCH F CABLE ASM
メカバンクスイッチ Ｆ ケーブル組
1
44 400-92601 BANK PWR CABLE F ASM
バンク電源 Ｆ ケーブル組
1
45 401-10583 FEEDER IF F CABLE ASM
フィーダ ＩＦ Ｆ ケーブル組
1
46 400-47481 FEEDER IF RELAY(F) CABLE ASM
フィーダ ＩＦ中継ケーブル（Ｆ）組
1
47 401-07941 FEEDER IF RELAY-03 CABLE ASM
フィーダ ＩＦ ＲＥＬＡＹ−０３ケーブル組
1
48 400-84838 ELEC BANK FG WIRE ASM
ＥＬＥＣ バンクＦＧ束線組
1
49 401-11734 ELEC BANK RELAY WIRE ASM
ＥＬＥＣ バンクリレー束線組
2
50 400-97590 ETF(F) PWR CABLE ASM
ＥＴＦ（Ｆ） 電源ケーブル組
1
51 400-47484 FEEDER CAL(R) CABLE ASM
ＣＡＬ（Ｒ）ケーブル組
1
52 400-92505 FEEDER XY EMG CABLE ASM
フィーダ ＸＹ ＥＭＧケ−ブル組
1
53 401-18724 POWER UNIT_XL
電源ユニット＿ＸＬ
1
54 400-92501 FEEDER PWR CABLE (F) ASM
ＦＥＥＤＥＲ 電源ケーブル組（Ｆ）
1
55 400-97591 ETF(R) PWR CABLE ASM
ＥＴＦ（Ｒ） 電源ケーブル組
1
56 400-92603 M BANK AC PWR CABLE F ASM
メカバンクＡＣ電源 Ｆ ケーブル組
1
57 400-92579 OPERATION PWR CABLE(F)ASM
オペレーション電源ケーブル組（Ｆ）
1
58 400-92580 OPERATION PWR CABLE(R)ASM
オペレーション電源ケーブル組（Ｒ）
1
59 400-92608 M BANK AC PWR CABLE R ASM
メカバンクＡＣ電源 Ｒ ケーブル組
1
60 400-92606 BANK PWR CABLE R ASM
バンク電源 Ｒ ケーブル組
1
61 400-47482 FEEDER IF RELAY(R) CABLE ASM
フィーダ ＩＦ中継ケーブル（Ｒ）組
1
62 401-07942 FEEDER IF RELAY-04 CABLE ASM
フィーダ ＩＦ ＲＥＬＡＹ−０４ ケーブル組
1
63 401-10584 FEEDER IF R CABLE ASM
フィーダ ＩＦ Ｒ ケーブル組
1
64 400-02245 BANK RL CABLE ASM
バンクＲＬケーブル組
1
65 400-02246 BANK RR CABLE ASM
バンクＲＲケーブル組
1
66 400-92609 M BANK SWITCH R CABLE ASM
メカバンクスイッチ Ｒ ケーブル組
1
67 400-92607 M BANK DC PWR CABLE R ASM
メカバンクＤＣ電源 Ｒ ケーブル組
1
68 400-92605 MECH BANK CONNECTOR R CABLE ASM
メカバンクコネクタ Ｒ ケーブル組
1
69 400-92533 FPI LED CABLE(FL)ASM
ＦＰＩ ＬＥＤ ＦＬ ケーブル組
1
70 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ基板組
2
71 400-92534 FPI LED CABLE(FR)ASM
ＦＰＩ ＬＥＤ ＦＲ ケーブル組
1
72 400-92535 FPI LED CABLE(RL)ASM
ＦＰＩ ＬＥＤ ＲＬ ケーブル組
1
73 400-92536 FPI LED CABLE(RR)ASM
ＦＰＩ ＬＥＤ ＲＲ ケーブル組
2
74 400-92408 OPERATION PCB FRONT10 ASM
オペレーション基板フロント１０組
1
75
#01
400-92482 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板フロント１０組（ＥＮ）
1
76 401-20505 EMG SW(F) ASM
ＥＭＧ ＳＷ（Ｆ）組
1
77
#01
401-31989 EMG SW F CABLE ASM (EN)
ＥＭＧ ＳＷ Ｆケーブル組（ＥＮ）
1
78 400-02254 COVER OPEN SW CABLE ASM
カバーオープンＳＷケーブル組
2
79 401-10074 COVER LOCK SV CABLE F ASM
カバーロックＳＶケーブルＦ組
1
80 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
2
81 400-92584 MINI SIGNAL RLY CABLE F ASM
ミニパトリレーケーブル組（Ｆ）
1
82 400-48055 MINI PATLITE ASM
ミニパトライト組
2
83 400-48035 L FEEDER SW ASM
レフトフィーダＳＷ組
2
84 400-48036 CONSOLE SW ASM
コンソールＳＷ組
2
85 400-47823 CONSOLE SELECT CABLE ASM
コンソール切り換えケーブル組
1
86 400-03281 MOUSE/KEYBOARD SELECTOR
マウス／キーボード切り換え器
1
87 E9649-729-000 HOD ASM.
ＨＯＤ組
1
88
#01
E9662-729-000 HOD (EN)
ＨＯＤ（ＥＮ）
1
89 400-92481 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
1
90
#01
400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板リア１０組（ＥＮ）
1
91 401-20506 EMG SW(R) ASM
ＥＭＧ ＳＷ（Ｒ）組
1
92
#01
401-33944 EMG SW R CABLE ASM (XL_EN)
ＥＭＧ ＳＷ Ｒ ケーブル組 （ＸＬ＿ＥＮ）
1
93 400-97605 COVER OPEN RELAY CABLE ASM
カバーオープン中継ケーブル組
1
94 401-10075 COVER LOCK SV CABLE R ASM
カバーロックＳＶケーブルＲ組
2
95 400-92585 MINI SIGNAL RLY CABLE R ASM
ミニパトリレーケーブル組（Ｒ）
1
96 400-92586 SIGNAL LIGHT RLY CABLE ASM
シグナルライトリレーケーブル組
1
97 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
1
98 401-13675 IONIZER SV CABLE ASM
イオナイザ ＳＶ ケーブル組
1
99 401-13674 IONIZER SV ASM
イオナイザ ＳＶ 組
1
