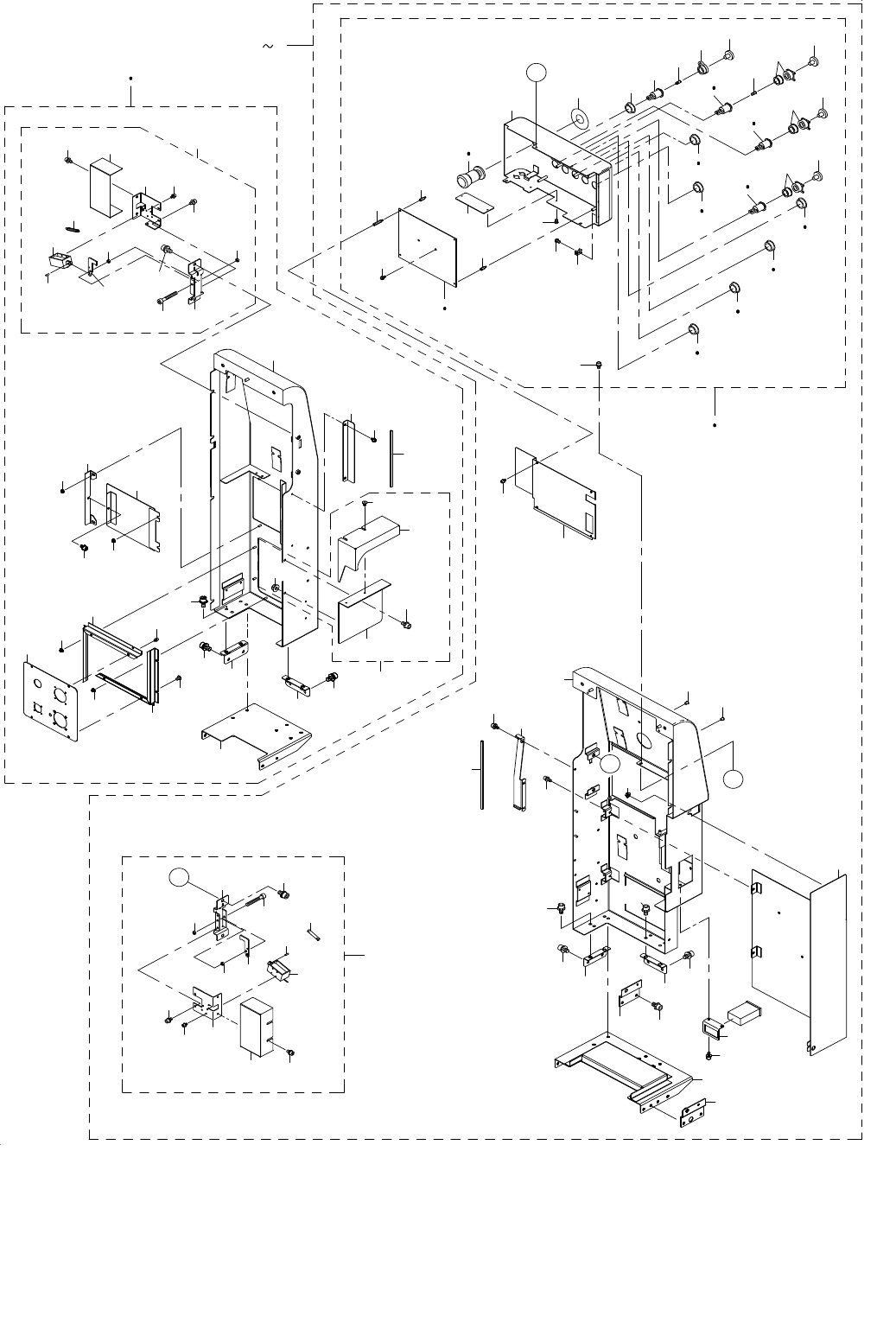

20.COVER COMPONENTS(3)(UNTIL M/C REV.D)
カバー関係（３）（マシン ＲＥＶ．Ｄ まで）
1 4
B
A
10
A
5
65
67
66
64
62
63
69
61
60
59
25
25
9
8
7
10
6
10
10
10
6
16
24
20
21
12
14
22
17
13
15
17
18
23
19
11
72
70
71
105
107
107
73
96
73
73
94
98
97
96
95
94
93
93
92
91
90
89
88
84
74
79
86
85
83
78
87
80
80
81
75
76
82
77
1
4
B
33
32
51
52
51
52
51
52
51
52
51
52
51
52
48
46
42
43
50
46
42
43
42
43
50
52
45
49
47
44
42
52
36
40
28
29
41
53
54
35
30
31
34
55 56
31
57
27
26
37
38
39
39
100
102
104
103
101
99
68
106
58
C
C
- 40 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE M(EN) Ｍ（ＥＮ）仕様
#03....TYPE L Ｌ 仕様
#04....TYPE L(EN) Ｌ（ＥＮ）仕様
#05....FOR EN ＥＮ 用
#06....EXCEPT EN ＥＮ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-14848 COVER RUR(M) ASM
カバーＲＵＲ（Ｍ）組
1
2
#02
401-14860 COVER RUR(M EN) ASM
カバーＲＵＲ（Ｍ ＥＮ）組
1
3
#03
401-14837 COVER RUR(L) ASM
カバーＲＵＲ（Ｌ）組
1
4
#04
401-14859 COVER RUR(L EN) ASM
カバーＲＵＲ（Ｌ ＥＮ）組
1
5 401-13956 COVER RUR
カバーＲＵＲ
(1)
6 401-10761 COVER BR A
カバーＢＲ Ａ
(2)
7 401-10763 COVER BR C
カバーＢＲ Ｃ
(1)
8 401-11829 COVER RUR L BR
カバーＲＵＲ Ｌ ＢＲ
(1)
9 401-11832 COVER BR C L
カバーＢＲ Ｃ Ｌ
(1)
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(10)
11 401-14830 SC LOCK ASM
ＳＣロック組
(1)
12 401-11821 SCL BASE
ＳＣＬベース
(1)
13 401-11822 SCL SOLENOID BASE
ＳＣＬソレノイドベース
(1)
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
15 401-11823 SCL HOOK
ＳＣＬフック
(1)
16 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
17 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
18 E1055-717-000 DOOR LOCK SP
ドアロックＳＰ
(1)
19 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
20 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
21 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３Ｘ１０
(1)
22 401-11824 SCL COVER
ＳＣＬカバー
(1)
23 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
24 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
25 400-97798 HOLE PLUGS HP1
ホールプラグ ＨＰ１
(4)
26 401-13933 SWITCH PANEL COVER R
スイッチパネルカバー Ｒ
(1)
27 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
28 401-14833 SWITCH PANEL R ASM
スイッチパネルＲ組
(1)
29
#05
401-14857 SWITCH PANEL R(EN) ASM
スイッチパネルＲ（ＥＮ）組
(1)
30 HX-0035400-0M SPACER
スペーサ
(4)
31 HX-0035400-0H SPACER
スペーサ
(6)
32 HX-0029400-00 FIXED BASE
固定ベース
(3)
33 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
34 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
35 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
36 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
37 400-99473 R-MOUSE CABLE ASM
Ｒ−マウスケーブル組
(1)
38 400-99474 R-KEY BOARD CABLE ASM
Ｒ−キーボードケーブル組
(1)
39 SL-4021291-SC SCREW M2 L=12
座金付きなべ小ねじ Ｍ２ Ｌ＝１２
(4)
40 400-93707 HOD CONECTOR COVER
ＨＯＤコネクタカバー
(1)
41 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(2)
42 HA-0053400-20 SWITCH
スイッチ
(4)
43
#05
HA-0053400-20 SWITCH
スイッチ
(3)
44
#06
HA-0053400-7A SWITCH
スイッチ
(1)
45
#06
HA-0053400-70 SWITCH
スイッチ
(1)
46 HA-0055200-30 SWITCH
スイッチ
(3)
47 HA-0053400-4A SWITCH
スイッチ
(1)
48 HA-0055200-10 SWITCH
スイッチ
(1)
49
#06
HA-0055200-1A SWITCH
スイッチ
(1)
50 HA-0055200-1B SWITCH
スイッチ
(2)
51 HX-0032600-0A GROMMET
ドームプラグ
(6)
52
#05
HX-0032600-0A GROMMET
ドームプラグ
(7)
53 401-20506 EMG SW(R) ASM
ＥＭＧ ＳＷ（Ｒ）組
(1)
54
#05
401-31990 EMG SW R CABLE ASM (EN)
ＥＭＧ ＳＷ Ｒケーブル組（ＥＮ）
(1)
55 400-92481 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
(1)
56
#05
400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板リア１０組（ＥＮ）
(1)
57 401-13930 SWITCH PANEL BOX
スイッチパネルボックス
(1)
58 401-13926 SWITCH_PANEL
スイッチパネル
(1)
59 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
60 401-13931 CABLE COVER RUR
ケーブルカバーＲＵＲ
(1)
61 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
62 401-11326 SUB COVER RUR
サブカバーＲＵＲ
(1)
63 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
64 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(1)
65 401-11309 HOUR METER BR
アワーメータＢＲ
(1)
66 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
67 400-99144 HOUR METER ASM
アワーメータ組
(1)
68 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.223)
69 401-11673 FC GUIDE R
ＦＣガイドＲ
(1)
70
#01
401-14849 COVER RUL(M) ASM
カバーＲＵＬ（Ｍ）組
1
71
#03
401-14839 COVER RUL(L) ASM
カバーＲＵＬ（Ｌ）組
1
72 401-11828 COVER RUL L BR
カバーＲＵＬ Ｌ ＢＲ
(1)
73 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
74 401-14830 SC LOCK ASM
ＳＣロック組
(1)
75 401-11821 SCL BASE
ＳＣＬベース
(1)
76 401-11822 SCL SOLENOID BASE
ＳＣＬソレノイドベース
(1)
77 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
78 401-11823 SCL HOOK
ＳＣＬフック
(1)
79 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
80 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
81 E1055-717-000 DOOR LOCK SP
ドアロックＳＰ
(1)
82 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
83 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
84 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３Ｘ１０
(1)
85 401-11824 SCL COVER
ＳＣＬカバー
(1)
86 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
87 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
88 401-14042 SUB COVER RUL BR
サブカバーＲＵＬ ＢＲ
(1)
89 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
90 401-13958 SUB COVER RUL
サブカバーＲＵＬ
(1)
91 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(1)
92 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(1)
93 401-11314 BANK CONNECTOR P BR
バンクコネクタ Ｐ ＢＲ
(2)
94 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(6)
95 401-11471 BANK CONNECTOR P
バンクコネクタ Ｐ
(1)
96 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
97 401-11672 FC GUIDE L
ＦＣガイドＬ
(1)
98 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
99 401-14861 FEEDER_SIDE_COVER_R_ASM
フィーダサイドカバー＿Ｒ＿組
(1)
100 401-21062 FEEDER_SIDE_COVER_R_A
フィーダサイドカバー＿Ｒ＿Ａ
(1)
101 401-21064 FEEDER_SIDE_COVER_R_B
フィーダサイドカバー＿Ｒ＿Ｂ
(1)
102 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
103 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
104 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
105 401-13957 COVER RUL
カバーＲＵＬ
(1)
106 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.184)
107 401-10761 COVER BR A
カバーＢＲ Ａ
(2)
- 41 -
21.COVER COMPONENTS(4)(AFTER M/C REV.E)
カバー関係（４）（マシン ＲＥＶ．Ｅ 以降）
1 4
B
A
10
A
5
55
56
62
60
61
59
25
25
9
8
7
10
6
10
10
10
6
16
24
20
21
12
14
22
17
13
15
17
18
23
19
11
72
63
64
99
71
71
73
68
73
73
66
70
69
68
67
66
65
65
92
91
90
89
88
84
74
79
86
85
83
78
87
80
80
81
75
76
82
77
1
4
B
33
32
51
52
51
52
51
52
51
52
51
52
51
52
48
46
42
43
50
46
42
43
42
43
50
52
45
49
47
44
42
52
36
40
28
29
41
53
54
35
30
31
34
37
38
31
39
27
26
94
96
98
97
95
93
57
100
58
