- 79 - 40. X-Y COMPONENTS(4)(TYPE XL) Ｘ − Ｙ 関係（４） （ＸＬ 仕様） 25 25 26 26 24 50 24 12 14 49 32 4 5 86 4 3 3 2 1 88 56 89 90 13 15 16 18 19 20 21 20 21 23 22 23 29 30 31 33 53 34 35 36 37 51 52 91 92 38 40 41 39 53 49 50 47 4…
- 78 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
#03....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#04....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-06026 Y MOTOR FRAME
Ｙモータフレーム
2
2 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
8
3 400-76136 SARVO MOTOR 1500W
サーボモータ １５００Ｗ
2
4 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ８ Ｌ＝２０
8
5 400-93855 FIXED SUPPORT UNIT
フィックスサポートユニット
2
6 SM-6052002-TN BOLT
六角穴ボルト
4
7
#03
400-93856 COUPRING Y
カップリングＹ
2
8
#04
401-47720 COUPLING_Y
カップリング＿Ｙ
2
9 401-06024 Y BS CONNECTOR
Ｙボールねじコネクタ
2
10 401-06028 Y BS FRAME
Ｙボールねじフレーム
2
11 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ５ Ｌ＝２５
8
12
#01
401-06040 Y BALL SCREW M
Ｙ軸ボールねじＭ
2
13
#02
401-06041 Y BALL SCREW L
Ｙ軸ボールねじＬ
2
14 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
8
15 400-93858 FC SUPPORT X
ＦＣサポートＸ
1
16 L153E-321-000 FC RUBBER
ＦＣルーバー
3
17 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
2
18 401-10219 FC SUPPORT Y V2
ＦＣサポートＹ Ｖ２
2
19 400-98052 FC RUBBER Y
ＦＣラバーＹ
6
20 SM-3061052-TN SCREW
丸ねじ Ｍ６ Ｌ＝１０
2
21 401-10212 X CB SUPPORT
Ｘケーブルサポート
1
22 401-10451 X CABLE BEAR
Ｘケーブルベア
1
23 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
1
24 SM-6041002-TN BOLT
六角穴ボルト
8
25 401-14009 Y CB SUPPORT
Ｙケーブルサポート
1
26
#02
401-11993 Y CABLE BEAR L
ＹケーブルベアＬ
1
27 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
4
28 400-93894 Y BEARING ASM
Ｙベアリング組
2
29 400-93873 BEARING HOLDER
ベアリングホルダ
(1)
30 400-93874 ANGULAR BEARING
アンギュラベアリング
(1)
31 400-93875 BEARING PLATE
ベアリングプレート
(2)
32 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
33 400-93876 BEARING LOCK NUT
ベアリングロックナット
2
34 400-93877 BEARING SPACER
ベアリングスペーサ
2
35 400-93885 BEARING SHIM 10
ベアリングシム１０
2
36 400-93886 BEARING SHIM 20
ベアリングシム２０
2
37 400-93887 BEARING SHIM 50
ベアリングシム５０
2
38 400-93888 BEARING SHIM 100
ベアリングシム１００
2
39 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール２（３１．５）
2
40 401-14010 Y CB BR
Ｙ ＣＢブラケット
1
41 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
2
42 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
3
43 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
8
44 HX-0029400-00 FIXED BASE
固定ベース
2
45 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
46 SM-6060802-TN SCREW
六角穴ボルト
2
47 SM-6061202-TN SCREW
六角穴ボルト
4
48 400-93857 O RING Y
ＯリングＹ
4
49
#01
401-10452 Y_CABLE_BEAR_M
ＹケーブルベアＭ
1
- 79 -

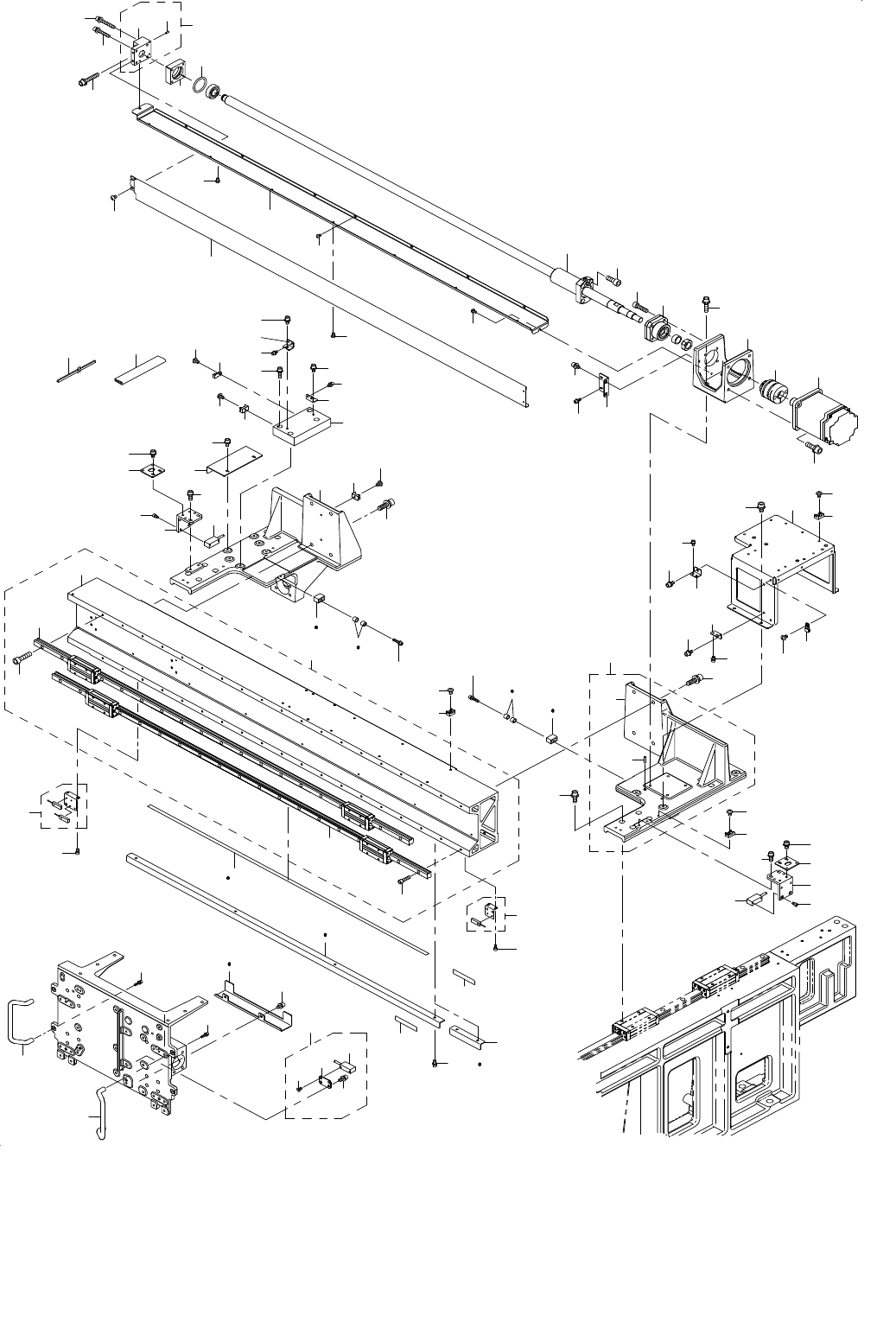

40.X-Y COMPONENTS(4)(TYPE XL)
Ｘ − Ｙ 関係（４）（ＸＬ 仕様）
25
25
26
26
24
50
24
12
14
49
32
4
5
86
4
3
3
2
1
88
56
89
90
13
15
16
18
19
20
21
20
21
23
22
23
29
30
31
33
53
34
35
36
37
51
52
91
92
38
40
41
39
53
49
50
47
48
44
43
45
42
91
92
46
51
52
55
22
70
70
71
71
74
72
65
66
67
68
69
73
87
8
11
10
9
26
24
25
24
26
25
27
28
28
27
60
61
62
63
64
77
76
54
59
78
75
78
80
79
17
81
82
58
57
83
84
85
56
49
6 7
- 80 -
NOTE( 注記 ) #01....FOR 3010 ３０１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-18695 X AXIS FRAME 3010XL ASM
Ｘ軸フレーム ３０１０ＸＬ組
1
2 401-08814 X AXIS FRAME XL V2 3010
Ｘ軸フレームＸＬ Ｖ２ ３０１０
(1)
3 400-98045 X LM GUIDE XL
Ｘ ＬＭガイド ＸＬ
(2)
4 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
(38)
5 400-44528 MAGNETIC SCALE X
マグネチックスケールＸ軸
1
6 400-98053 X_MSC_GUARD_XL
Ｘ＿ＭＳＣ＿ガード＿ＸＬ
1
7
#01
400-54881 X MSC GUARD
Ｘ ＭＳＣガード
1
8 400-50232 X PLUS LMT SENSOR ASSY
Ｘ軸プラスリミットセンサ組
1
9 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
10 400-50234 X MINUS LMT SENSOR ASSY
Ｘ軸マイナスリミットセンサ組
1
11 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
12 400-93891 X FRAME END R ASM
Ｘフレームエンド Ｒ組
1
13 400-71317 X FRAME END R
ＸフレームエンドＲ
(1)
14 PH-0400162-C0 PIN
平行ピン
(2)
15 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
16 400-71315 X FRAME END L
ＸフレームエンドＬ
1
17 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
18 400-93859 Y SENSOR DOG
Ｙ センサ ドグ
1
19 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
20 400-93860 Y MSC BR
Ｙマグネスケールブラケット
2
21 SL-6041292-TN SCREW
座金付き六角穴ボルト
4
22 400-44532 MAGNETIC SCALE Y SENOR UNIT
マグネチックスケールＹセンサユニット
2
23 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
4
24 400-47390 MSU BRACKET
ＭＳＵブラケット
4
25 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
8
26 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
27 400-93861 Y MSW BR
Ｙマグネスイッチブラケット
2
28 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
29 400-71313 X MOTOR FRAME
Ｘモータフレーム
1
30 SL-6052092-TN SCREW
座金付き六角穴ボルト
4
31 400-68914 SERVO MOTOR 750W
サーボモーター ７５０Ｗ
1
32 SL-6062042-TN BOLT
座金付き六角穴ボルト
4
33 400-93855 FIXED SUPPORT UNIT
フィックス サポート ユニット
1
34 SM-6052002-TN BOLT
六角穴ボルト
4
35 401-08813 X BALL SCREW 3010 XL
ＸボールねじＸＬ ３０１０
1
36 400-93862 COUPRING X
カップリング Ｘ
1
37 400-93863 X BALL SCREW SUPPORT
Ｘ ボール スクリュー サポート
1
38 400-93864 O RING X
Ｏ リング Ｘ
1
39 400-93893 X BALL SCREW FRAME ASM
Ｘ ボール スクリュー フレーム組
1
40 400-93865 X BALL SCREW FRAME
Ｘ ボール スクリュー フレーム
(1)
41 PH-0300082-C0 PIN
平行ピン
(2)
42 SL-6053092-TN SCREW
座金付き六角穴ボルト
2
43 SL-6042592-TN SCREW
座金付き六角穴ボルト
2
44 SL-6044092-TN SCREW
座金付き六角穴ボルト
2
45 400-93866 Y PLASTIC RAIL BR
Ｙ プラスチック レール ＢＲ
1
46 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
47 401-08822 X OIL GUARD U 3010 XL
Ｘ オイルガードＵ ３０１０ ＸＬ
1
48 401-08821 X OIL GUARD F 3010 XL
Ｘ オイルガードＦ ３０１０ ＸＬ
1
49 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
4
50 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
14
51
#01
400-63714 X STOPPER RUBBER
Ｘストッパラバー
2
52 401-19153 X_STOPPER_RUBBER_8D
Ｘストッパラバー
2
53 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
4
54 400-93879 X AXIS WEIGHT
Ｘ軸ウェイト
1
55 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルトＭ４ Ｌ＝１６
4
56 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
2
57 HX-0034400-00 HARNESS PARTS
束線パーツ
2
58 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
59 HX-0029400-00 FIXED BASE
固定ベース
2
60 400-94364 X OIL GUARD BR
Ｘオイルガードブラケット
1
61 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
62 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
63 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
0.5
64 HX-0009600-0A GROMMET
エッジングブッシュ
0.5
65 400-50240 X-MSC BRACKET ASSY
Ｘ−ＭＳＣブラケット組
1
66 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
67 400-46002 X-MSC BRACKET
Ｘ−ＭＳＣブラケット
(1)
68 400-44531 MAGNETIC SCALE X SENSOR UNIT
マグネチックスケールＸセンサユニット
(1)
69 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
70 400-71571 HANDLE
ハンドル
2
71 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルトＭ４ Ｌ＝１６
4
72 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
4
73 400-94358 X LMT SENSOR DOG
Ｘ ＬＭＴ センサドグ
1
74 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
75 HX-0034400-00 HARNESS PARTS
束線パーツ
1
76 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
18
77 HX-0029400-00 FIXED BASE
固定ベース
18
78 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
79 HX-0029400-00 FIXED BASE
固定ベース
7
80 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
7
81 HX-0029400-00 FIXED BASE
固定ベース
1
82 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
83 HX-0029400-00 FIXED BASE
固定ベース
10
84 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
10
85 SL-6051492-TN BOLT
座金付き六角穴ボルト
16
86
#01
401-13693 MAGNETIC SCALE 3010 XL X
マグネチックスケール ３０１０ ＸＬ Ｘ
1
87
#01
401-08824 X_LMT_SENSOR_DOG_3010
Ｘ＿リミット＿センサ＿ドグ＿３０１０
1
88
#01
401-08823 X_MSC_GUARD_EXTEND
Ｘ＿ＭＳＣガード＿延長
1
89 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
90
#01
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
7
91
#01
E2779-721-000 STOPPER COLLAR
ストッパカラー
8
92 E2779-721-000 STOPPER COLLAR
ストッパカラー
4
