經濟型高性能AOI解決方案
TR7710結合了精確的高分辨率攝像系統和TRI獨有的多相位光源來捕捉精細的PCB板影像
。
新
型的光學解決方案針對較高之元件檢測
，
藉由提供多種間隙高度做選擇
，
以提升景深範圍
。
TRI
第三代的 AOI相容性檢測軟件結合了優異的缺陷檢測和簡易智能CAD編程設計
，
為一個具有成本
效益
、
可配合多種預算客製化的AOI解決方案
。
簡易且智能化的程式製作介面
全新的智能編程使用智能化元件庫和集成板彎補償
，
過程中可大大減少編程時間
。
程式製作流程
智能化資料庫+模組資料庫
智能化資料庫藉由自動分配IC腳位到對應的檢測框以加快編程速度
。
自動定位 Pin 框 套用模組資料庫
元件編程完成
高景深範圍可確保為高度較高的元件提供清晰的檢測影像
10 mm
8 mm
TRI AOI 流程化的簡易編程
，
透過幾個簡單的步驟即能完成
載入CAD檔
掃板
+
元件座標對位
對位標記
+
元件資料庫製作
檢測及微調
步驟 1 步驟 2 步驟 3 步驟 4
CAD
TR7710 FEATURES
腳歪 反件
短路 位移
裸銅 翹腳
缺件 立碑
缺陷
調變式色彩演算法
TRI採用新式色彩空間演算法
，
可提高檢測精度
、
減少誤判並改善檢測結果
，
同時減少檢測微調
所需時間以及替代影像的數量
。
多相位光源精確檢測
四種獨立相位光源使用專門的光源條件來改善檢測效能
，
且高速相機在多相位光源下依舊可維持
恆定的速度做檢測
。
智能化自動輸送帶系統 (IACS)
智能化自動輸送帶系統 (IACS) 能依電路板尺寸
，
自動將電路板停放在輸送帶最佳位置
，
以節省檢
測板更換及手動調整板寬時間
。
工業 4.0 生產線整合方案
YMS4.0 讓 TR7710 可與現場資訊監控系統 (SFCS) 及其他檢測機台連接並共享檢測數據
，
並能
夠從中央控制台分析與追蹤檢測缺陷
。
黑元件本體顏色差異的分析
良率管理系統 (YMS 4.0)
SPC 管理
OEE 管理
缺陷影像整合 远程微调
作战室 / 仪表盘
警报管理
OEE
=
Availability × Performance × Quality
Operational Eciency × Speed Eciency
SPI 炉前 炉后 AXI
AOI AOI
TR5000 Series
資料流程
網印錫膏列印機
SMT貼片機
回焊爐
插件與波焊機
資料界面
YMS
智能整合軟件
SFC/MES
資料回饋流程
TR7007 Series
TR7600 Series
TR8000 Series
TR7500 Series or
TR7700 Series
TR7500 Series or
TR7700 Series
TR518 SII Series
良率管理系統 (
Yield Management System
)
• 檢驗結果和數據整合
• 即時統計製程管制和生產良率管理
• 品質報告和 Closed Loop 追蹤
• 支持缺陷元件分析及改善
• 知識管理（KM）
• 生產力及品質管理
SPECIFICATIONS
本產品規格及說明如有變更
，
恕不另行通知
，
且所有內容不能作為產品驗收的依據
。
以下商標或註冊
商標的所有權歸其各自的所有者
：
® ®
TRI INNOVATION
®
德律科技不放棄以上清單中未揭露的產品名稱
、
服務名稱或標誌等相關商標及知識產權上的權利
。
其他所有商標或商品名稱
，
則分別屬于各自所有者所擁有
。
光學影像系統
上視相機 高感光6.5 Mpix高速彩色相機
照明光源 多相位
，
紅藍綠+白光LED燈源
光學解析度 10 or 12.5 μm (出廠時擇一設定)
取像方式 走停式取像
取像/檢測速度
12.5
μ
m (cm
2
/sec) 43
10 μm (cm
2
/sec) 27
爐前/爐后檢測項目
元器件缺陷
缺件
、
立碑
、
側立
、
極反
、
旋轉
、
位移
、
錯件(OCV)
、
損件
、
反件
、
多件
、
異物
錫點缺陷 錫多
、
錫少
、
橋接
、
DIP類元件吃錫
、
翹腳
、
金手指表面刮傷/粘錫
X-Y平台及控制系統
高精度滾珠絲桿驅動
（
搭配伺服馬達及移動控制器
）
X-Y軸解析度 1 μm
電路板與輸送帶系統
TR7710 TR7710 DL
光學解析度
12.5 μm 10 μm 12.5 μm 10 μm
最小電路板可測尺寸
50 x 50 mm
最大電路板可測尺寸
快速模式 400 x 400 mm 330 x 250 m n/a
正常模式
510 x 460 mm
510 x 310 mm x 2 lanes
510 x 590 mm x 1 lane
電路板可測厚度
0.6 - 5 mm
電路板流線高度
880 - 920 mm
電路板最大重量
3 kg
電路板輸送/固定
馬達自動控制進出及氣壓夾板固定
零件高度限制
上端
底端
側邊
25 mm [48 mm
選配
]
40 mm [100 mm
選配
]
3 mm [5 mm
選配
]

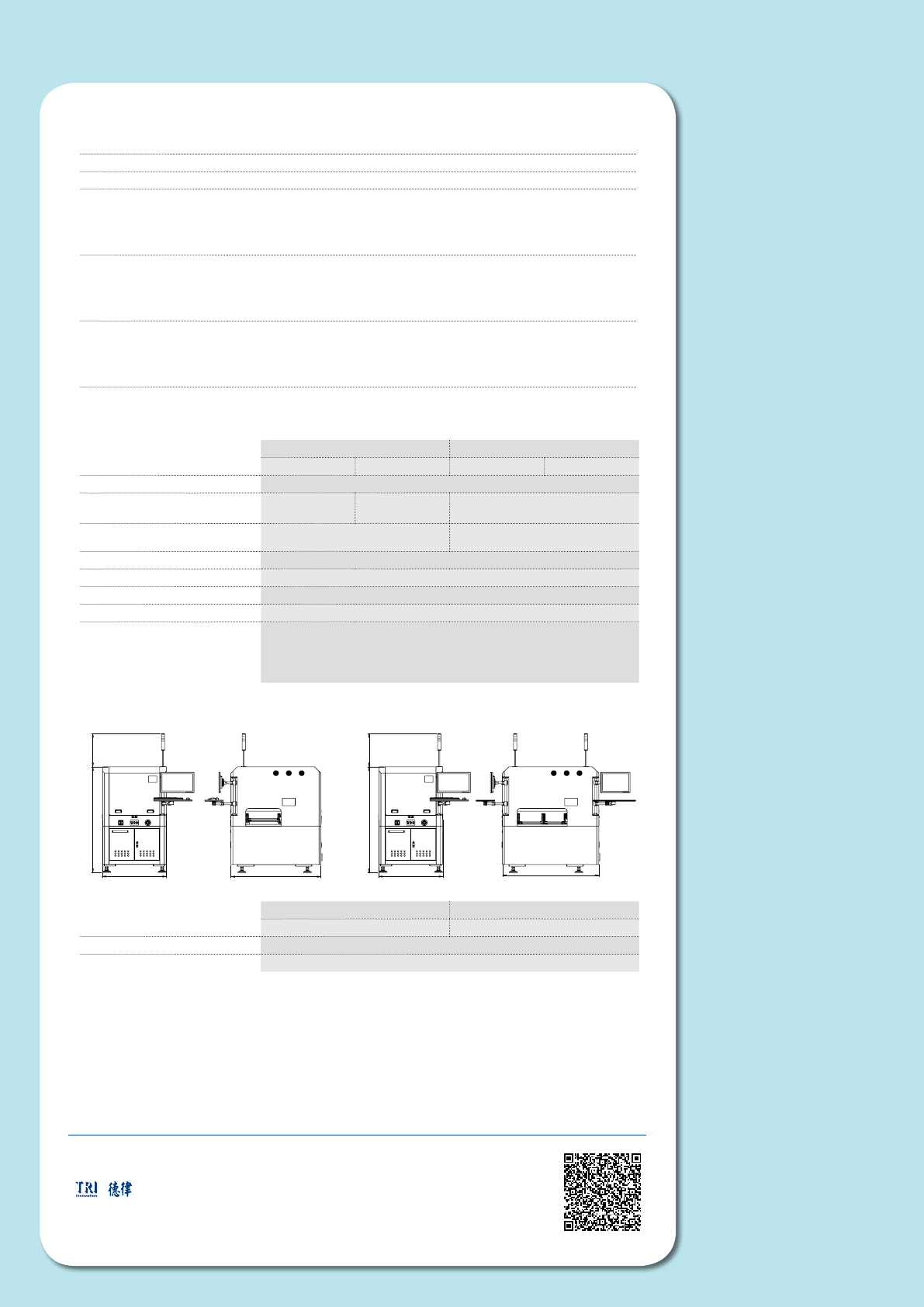

系統尺寸
TR7710 TR7710 DL
14001000
5201650
1500
1000
5201650
單位 : mm
TR7710 TR7710 DL
重量
600 kg 650 kg
電源需求 200 - 240 VAC, 15 A, 單向, 50/60 Hz 3 kVA
氣壓需求
72 psi - 87 psi (5 - 6 bar)
自動報警系統
三色燈加蜂鳴器進行報警
選配件
條碼讀取機
、
維修工作站
、
離線編程系統
、
OCR辨識功能
、
良率管理系統(YMS 4.0)
，
YMS Lite
、
電
路板支撐座
、
雙軌機台
