- 118 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-84911 ETF_BANK_ASSY ＥＴＦ バンク組 4 2 400-84771 E_BANK_S UB_ASSY Ｅ バンクサブ組 (1) 3 401-03745 E_BANK_B ASE_ASM Ｅ バンクベース組 (1) 4 401-03744 E_BANK_B ASE Ｅ バンクベース (1) 5 …
- 117 -

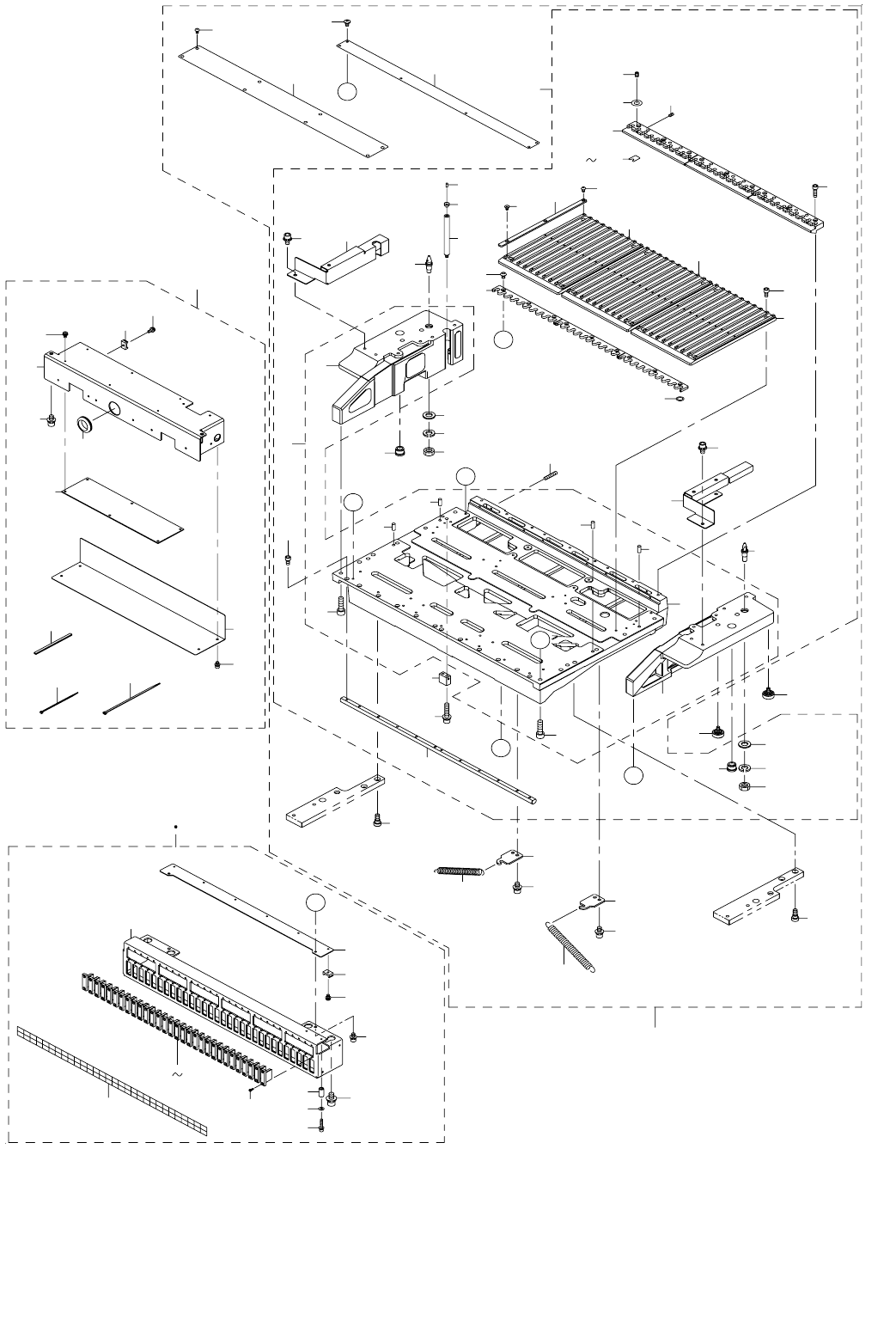

59.REPLACING OVERALL CHANGER TRUCK COMPONENTS FOR ETF (1)
ＥＴＦ 用一括交換台車関係（１）
10
11
4
5
7
7
7
8
8
9
9
12
13
14
12
14
13
15
17
18
19
21
20
24
27
28
29
30
39
33
34
35
37
38
A
A
B
B
50
50
41
41
C
C
45
47
44
48
48
49
44
D
76
77
78
80
82
83
81
73
74
75
84
72
33
46
42
6
40
1
47
3
2
36
49
16
79
22
63
66
69
55
60
62
71
61
65
53
54
70
D
43
7
32
31
23
64
67
68
51
52
- 118 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-84911 ETF_BANK_ASSY
ＥＴＦ バンク組
4
2 400-84771 E_BANK_SUB_ASSY
Ｅ バンクサブ組
(1)
3 401-03745 E_BANK_BASE_ASM
Ｅ バンクベース組
(1)
4 401-03744 E_BANK_BASE
Ｅ バンクベース
(1)
5 400-84613 E_BANK_L
Ｅ バンク Ｌ
(1)
6 400-84614 E_BANK_R
Ｅ バンク Ｒ
(1)
7 PH-0500122-C0 PIN
平行ピン
(4)
8 SM-6062002-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(10)
9 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
10 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
11 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
12 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
13 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
14 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
15 400-89937 MARK_STAND
マークスタンド
(1)
16 400-89938 MARK_STAND_BASE
マークスタンドベース
(1)
17 E1420-726-000 MARK BASE
マークベース
(1)
18 E2601-725-000 MARK
マーク
(1)
19 SL-6052592-TN BOLT
座金付き六角穴ボルト
(2)
20 401-03746 FIXING_PLATE
フィキシングプレート
(3)
21 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(9)
22 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
23 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(9)
24 400-84713 E_BANK_SHIM_0.02
Ｅ バンクシム０．０２
(6)
25 400-84714 E_BANK_SHIM_0.03
Ｅ バンクシム０．０３
(5)
26 400-84715 E_BANK_SHIM_0.05
Ｅ バンクシム０．０５
(6)
27 400-84699 E_BANK_SHIM_0.10
Ｅ バンクシム０．１０
(9)
28 SM-8040612-TP SCREW M4 L=6
止めねじ Ｍ ４ Ｌ ＝６
(6)
29 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
30 SM-8042012-TP SETSCREW
止めねじ
(6)
31 401-03747 FIXING_BLOCK
フィキシングブロック
(3)
32 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(9)
33 401-03748 RAIL_GUIDE_9
レールガイド９
(2)
34 401-03749 RAIL_GUIDE_10
レールガイド１０
(1)
35 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(12)
36 400-97553 GUIDE_PLATE
ガイドプレート
(31)
37 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(62)
38 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(31)
39 400-84635 ROCK_SHAFT
ロックシャフト
(1)
40 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(12)
41 SL-6051092-TN BOLT
座金付き六角穴ボルト
(6)
42 400-97554 E_BANK_COVER_SL
Ｅ バンクカバー ＳＬ
(1)
43 400-97555 E_BANK_COVER_SR
Ｅ バンクカバー ＳＲ
(1)
44 E2734-721-000 BANK SPRING
バンクスプリング
(2)
45 401-38446 BUNK_COVER_A
バンクカバー Ａ
(1)
46 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(6)
47 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(4)
48 400-95380 SPRING_STAY
スプリングステイ
(2)
49 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
50 400-01734 SCREW
段ねじ
(4)
51 401-38448 BUNK_COVER_B
バンクカバー Ｂ
(1)
52 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(8)
53 401-11386 FDC_BRACKET_ASSY
ＦＤＣ ブラケット組
4
54 401-11387 FDC_BRACKET_ASSY(EO)
ＦＤＣ ブラケット組（ＥＯ）
4
55 400-84826 EF IF CBL 1-5 ASM
ＥＦ ＩＦ ケーブル １−５組
(1)
56 400-84827 EF IF CBL 6-10 ASM
ＥＦ ＩＦ ケーブル ６−１０組
(1)
57 400-84828 EF IF CBL 11-15 ASM
ＥＦ ＩＦ ケーブル １１−１５組
(1)
58 400-84829 EF IF CBL 16-20 ASM
ＥＦ ＩＦ ケーブル １６−２０組
(1)
59 400-84830 EF IF CBL 21-25 ASM
ＥＦ ＩＦ ケーブル ２１−２５組
(1)
60 400-84831 EF IF CBL 26-30 ASM
ＥＦ ＩＦ ケーブル ２６−３０組
(1)
61 HK-0791900-00 CONNECTOR
コネクタねじ
(60)
62 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
63 401-11354 FDC_CABLE_GUIDE
ＦＤＣ ケーブルガイド
(1)
64 HX-0033500-0B SPACER
基板パーツ
(4)
65 HX-0029400-00 FIXED BASE
固定ベース
(6)
66 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
67 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(4)
68 SL-6031692-TN SCREW
座金付き六角穴ボルト
(4)
69 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
70 401-11353 FDC_BRACKET
ＦＤＣ ブラケット
(1)
71 400-84639 ETF_POSITION_LABEL(30)
ＥＴＦ ポジションラベル（３０）
(1)
72 400-84914 BANK_PCB_BOX_ASSY
バンク基板ボックス組
4
73 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
74 EA-9500B01-00 CABLE BAND
束線バンド
(30)
75 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(30)
76 400-95378 REAR_PANEL
リアパネル
(1)
77 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
78 401-12388 ELEC BANK PCB ASM
ＥＬＥＣ バンク基板組
(1)
79 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
80 HX-0022100-0E BUSH
ブッシュ
(1)
81 HX-0009600-0A GROMMET
エッジングブッシュ
(0.23)
82 HX-0029400-00 FIXED BASE
固定ベース
(6)
83 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
84 400-47311 FRONT_PANEL
フロントパネル
(1)
- 119 -
60.REPLACING OVERALL CHANGER TRUCK COMPONENTS FOR ETF (2)
ＥＴＦ 用一括交換台車関係（２）
9
9
10
10
12
14
15
16
17
18
17
18
19
20
22
21
53
58
51
63
64
66
65
5
44
43
101
105
105
106
106
94
95
96
104
B
91
81
82
84
83
47
114
1
2
57
13
8
107
44
43
51
97
112
83
115
108
11
11
28
28
23
24
25
25
25
21
22
25
26
26
27
7
45
50
B
67
A
A
67
68
68
69
69
70
70
72
72
71
71
54
55
55
52
56
56
57
73
73
58
75
61
62
75
61
62
63
64
49
102
103
95
99
79
90
85
87
87
80
90
80
80
90
80
90
79
79
89
79
79
79
D
90
C
80
80
90
79
89
79
90
91
91
80
80
79
79
90
80
82
88
88
84
81
80
D
114
113
111
109
78
93
3
4
98
C
86
46
110
48
74
60
57
76
77
59
76
59
77
57
74
60
23 24
40
F
29
6
E
40
30
6
41
41
39
31
38
F
32
33
34
36
36
37
35
35
36
39
36
38
34
33
32
37
E
31
111
42
100
92
