- 46 - NOTE( 注記 ) #01.. ..FOR MAINTENANCE 保守用 #02....FOR LEFT SIDE 左側用 #03....F OR RIGHT SIDE 右側用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 EA-9500B01- 00 CABLE BAND 束線バンド 156 2 EA-9500B02- 00 CABLE BAND 150 結束…
- 45 -
23.HEAD RELATED COMPONENTS (2)(TYPE XL)
ヘッド周り関係（２）
6
27
27
117
38
23
36
36
51
43
25
25
45
47
47
48
49
50
58
34
35
7
8
7
8
14
115
70
70
70
114
114
114
28
28
27
29
30
116
23
4
65
60
66
63
64
67
68
1
39
16
17
111
24
111
3
11
12
37
33
5
53
54
A
B
46
55
13
15
56
112
113
30
71
26
31
52
44
42
2
69
5710
61 62
59
13
13
55
55
9
20
18 19
B
21
22
A
41
32
40
105
73
109
74
76
75
84
72
83
85
86
108
107
106
103
97
80
77
79
78
104
88
87
95
99
100
96
99
100
82
81
82
101
102
110
89
94
98
- 46 -
NOTE( 注記 ) #01....FOR MAINTENANCE 保守用
#02....FOR LEFT SIDE 左側用
#03....FOR RIGHT SIDE 右側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 EA-9500B01-00 CABLE BAND
束線バンド
156
2 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
100
3 400-47322 HEAD TOP PLATE
ヘッドトッププレート
4
4 SL-6051092-TN BOLT
座金付き六角穴ボルト
12
5 SM-1051052-TN SCREW
皿ねじ Ｍ ５ Ｌ ＝１０
4
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
7 HX-0034400-00 HARNESS PARTS
束線パーツ
16
8 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
16
9 400-90294 HEAD_NUT_PLATE
ヘッドナットプレート
4
10 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
24
11
#01
400-90291 HEAD_TOP_PLATE_BASE_L
ヘッドトッププレートベース Ｌ
2
12
#02
400-90300 HEAD_TOP_PLATE_BASE_R
ヘッドトッププレートベース Ｒ
2
13 SL-6051092-TN BOLT
座金付き六角穴ボルト
28
14 HX-0029400-00 FIXED BASE
固定ベース
8
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
8
16
#01
400-90296 HEAD_TOP_PLATE_STAND_L
ヘッドトッププレートスタンド Ｌ
2
17
#02
400-90297 HEAD_TOP_PLATE_STAND_R
ヘッドトッププレートスタンド Ｒ
2
18
#01
400-90736 WASHER_PLATE_L
ワッシャプレート _L
2
19
#02
400-90737 WASHER_PLATE_R
ワッシャプレート _R
2
20 SL-6051292-TN BOLT
座金付き六角穴ボルト
8
21 SL-6041092-TN SCREW
座金付き六角穴ボルト
24
22 SL-6052092-TN SCREW
座金付き六角穴ボルト
8
23 SL-6041092-TN SCREW
座金付き六角穴ボルト
12
24 400-47313 CONNECTOR COVER
コネクタカバー
4
25 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
16
26 HX-0066900-00 GROMMET
グロメット
0.004
27 400-47357 HTP POLE A
ＨＴＰ ポール Ａ
20
28 400-90293 HTP_POLE_B
ＨＴＰ ポール Ｂ
8
29 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
8
30 SL-6052092-TN SCREW
座金付き六角穴ボルト
16
31 400-90546 DRIVER FAN BASE ASM
ドライバファンベース組
4
32 HX-0066900-00 GROMMET
グロメット
(0.05)
33 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ ４ Ｌ ＝２５
(4)
34 HX-0034400-00 HARNESS PARTS
束線パーツ
(3)
35 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
36 HX-0005500-0A RUBBER BUSHING A
ゴム ブッシュ Ａ
(4)
37 400-66152 Y_FAN_GUARD_C
Ｙ ファンガード Ｃ
(1)
38 400-47330 FAN BASE
ファンベース
(1)
39 400-48271 HEAD FAN CABLE ASM
ヘッドファンケーブル組
(1)
40 EA-9500B01-00 CABLE BAND
束線バンド
(3)
41 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(2)
42 400-90540 POWER CON BASE ASM
パワーコネクタベース組
4
43 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(4)
44 400-90541 NOZZLE UP SV M ASM
ノズル ＵＰ ＳＶ メカ組
(1)
45 400-46535 CHECK VALVE
チェックバルブ
(1)
46 PJ-0460525-01 ELBOW
バーブエルボ
(2)
47 PX-0505010-00 SILENCER
消音器
(2)
48 400-47982 NOZZLE UP SV ASM
ノズル ＵＰ ＳＶ 組
(1)
49 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(8)
50 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(15.2)
51 400-90295 POWER_CON_BASE
パワーコネクタベース
(1)
52 400-48287 Z1-Z2 MOTOR EXTENSION CABLE ASM
Ｚ １− Ｚ ２ モータ延長ケーブル組
(1)
53 400-48288 Z3-Z4 MOTOR EXTENSION CABLE ASM
Ｚ ３− Ｚ ４ モータ延長ケーブル組
(1)
54 400-48289 Z5-Z6 MOTOR EXTENSION CABLE ASM
Ｚ ５− Ｚ ６ モータ延長ケーブル組
(1)
55 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
56 HX-0034400-00 HARNESS PARTS
束線パーツ
(3)
57 EA-9500B01-00 CABLE BAND
束線バンド
12
58 400-45554 INSULATION TAPE
絶縁テープ
4
59 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
1.2
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
61
#01
400-90542 OCC FAN BRACKET L ASM
ＯＣＣ ファンブラケット Ｌ 組
2
62
#02
400-90552 OCC FAN BRACKET R ASM
ＯＣＣ ファンブラケット Ｒ 組
2
63 HX-0029400-00 FIXED BASE
固定ベース
(1)
64 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
65 400-63532 OCC FAN BRACKET
ＯＣＣ ファンブラケット
(1)
66 SL-4042091-SC SCREW M4X0.7 L=20
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝２０
(4)
67 400-65162 OCC FAN CABLE ASM
ＯＣＣ ファンケーブル組
(1)
68 400-66152 Y_FAN_GUARD_C
Ｙ ファンガード Ｃ
(1)
69 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
70 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
32
71 400-47325 HEAD TOP COVER L
ヘッドトップカバー Ｌ
8
72 400-94100 SV VALVE ASSY
ソレノイドバルブ組
4
73 400-93166 FILTER BOX U
フィルターボックス Ｕ
(1)
74 400-93165 FILTER BOX L
フィルターボックス Ｌ
(1)
75 SM-6034002-TN SCREW M3 L=40
六角穴ボルト Ｍ ３ Ｌ ＝４０
(2)
76 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(2)
77 400-46058 O RING F1
ＯリングＦ１
(6)
78 400-46059 O RING F2
ＯリングＦ２
(6)
79 E3052-729-000 FILTER
フィルタ
(6)
80 PJ-3010405-05 HALF UNION
ハーフユニオン
(6)
81 400-46833 SV SUPPORT A
ＳＶ サポート Ａ
(1)
82 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
83 400-47589 SOLENOID VALVE ASSY
ソレノイドバルブ組
(1)
84 400-68170 SOLENOID VALVE B
ソレノイドバルブ ブロー
(6)
85 400-68171 EXHAUST FILTER
エグゾーストフィルタ
(1)
86 400-68169 SOLENOID VALVE V
ソレノイドバルブ バキューム
(6)
87 400-68172 ELBOW
エルボ
(4)
88 400-48044 PRESSURE SENSOR
プレッシャーセンサー
(6)
89
#01
400-48279 Z1 PRESSURE SENSOR ASM
Ｚ １ ＰＲＥＳＳＵＲＥ センサー組
(1)
90
#01
400-48280 Z2 PRESSURE SENSOR ASM
Ｚ ２ ＰＲＥＳＳＵＲＥ センサー組
(1)
91
#01
400-48281 Z3 PRESSURE SENSOR ASM
Ｚ ３ ＰＲＥＳＳＵＲＥ センサー組
(1)
92
#01
400-48282 Z4 PRESSURE SENSOR ASM
Ｚ ４ ＰＲＥＳＳＵＲＥ センサー組
(1)
93
#01
400-48283 Z5 PRESSURE SENSOR ASM
Ｚ ５ ＰＲＥＳＳＵＲＥ センサー組
(1)
94
#01
400-48284 Z6 PRESSURE SENSOR ASM
Ｚ ６ ＰＲＥＳＳＵＲＥ センサー組
(1)
95 400-46836 CABLE GUIDE
ケーブルガイド
(1)
96 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
97 400-92687 HEAD COVER
ヘッドカバー
(1)
98 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
99 HX-0029400-00 FIXED BASE
固定ベース
(4)
100 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
101 EA-9500B01-00 CABLE BAND
束線バンド
(1)
102 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(2)
103 PJ-3030800-02 STRAIGHT
異径ストレート
(2)
104 PJ-3080800-01 UNION, Y
異径ユニオン ワイ
(1)
105 SL-4032081-SC SCREW M3 L=20
座金付きなべ小ねじ Ｍ ３ Ｌ ＝２０
(1)
106 BT-0600402-EA OIL TUBE
チューブ
(0.8)
107 BT-0600401-EB TUBE
チューブ
(2)
108 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(1.06)
109 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
110 E3858-715-000 SEAL
手触れ禁止シール
(4)
111 SL-6041092-TN SCREW
座金付き六角穴ボルト
16
112 400-90292 HEAD_CORE_BASE
ヘッドコアベース
4
113 HN-0021000-00 CORES
フェライトクランプ
12
114 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
32
115 400-47326 HEAD TOP COVER R
ヘッドトップカバー Ｒ
8
116 SL-6051492-TN BOLT
座金付き六角穴ボルト
12
117 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
4
- 47 -

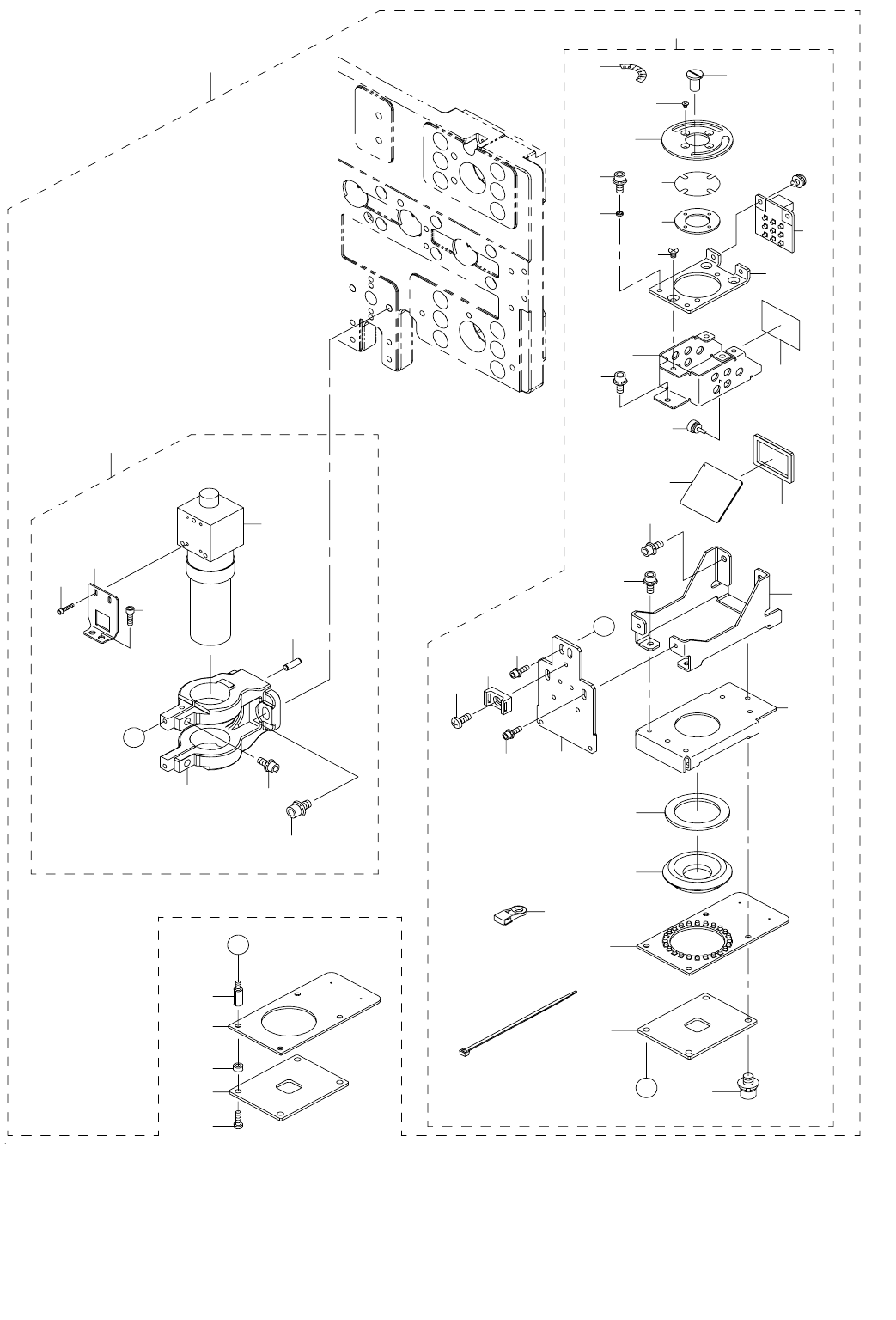

24.OCC COMPONENTS
ＯＣＣ 関係
20
36
39
44
34
21
23
24
25
26
27
29
31
32
33
40
41
42
43
22
28
30
38
11
2
35
12
1
3
5
6
7
4
10
8
17
9
24
A
A
13
14
15
16
37
19
18
45
47
46
48
49
A
A
