- 94 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-99069 M_TROLLY_BOTTOM_ASSY Ｍ ＿トロリーボトム組 1 2 400-21912 TROLLEY FRAME BL トロリーフレーム ＢＬ (1) 3 400-21913 TROLLEY FRAME BR トロリーフレーム ＢＲ (1) 4 SL-6061242-TN BOLT 座金付き六…
- 93 -

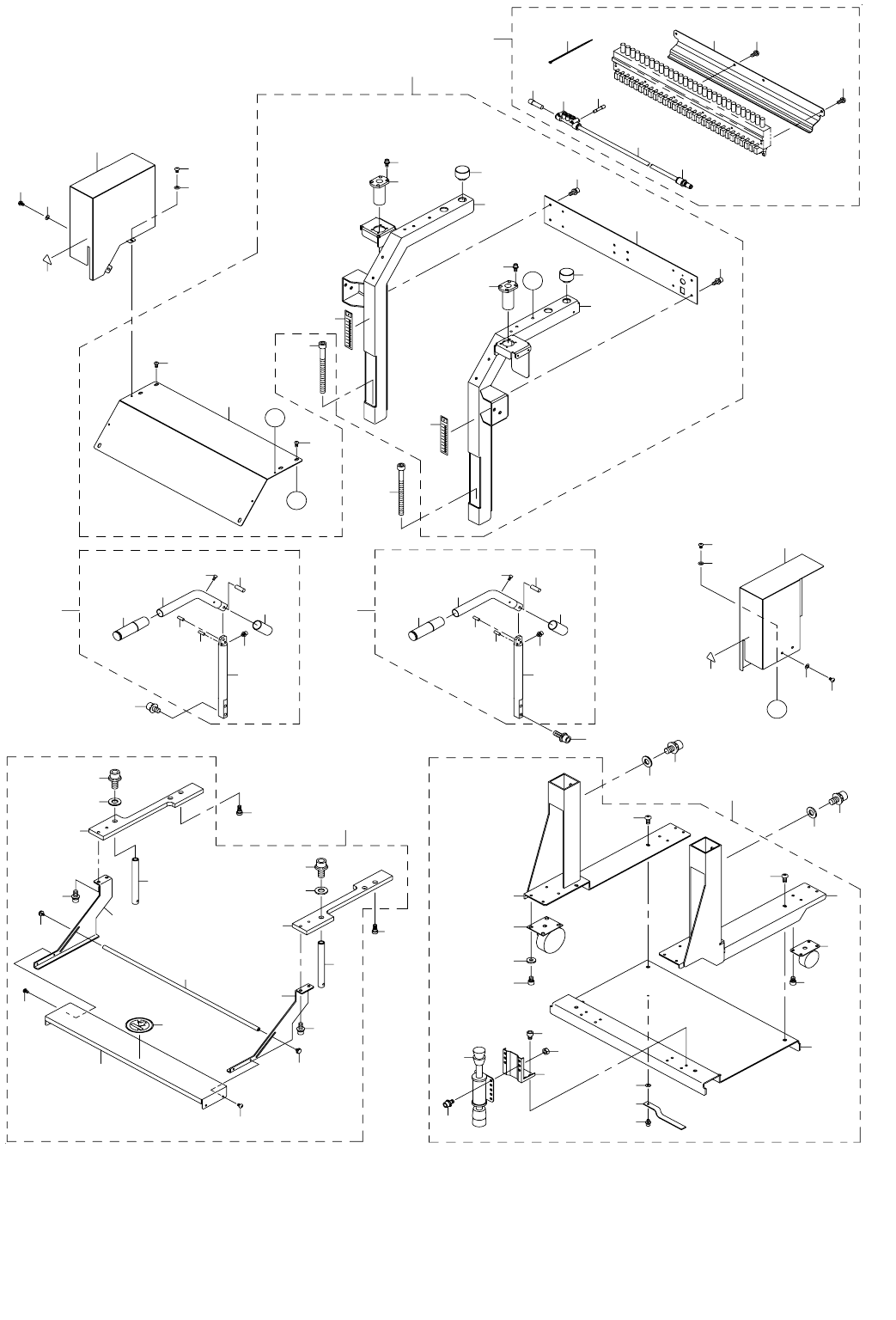

47.FLOOR TROLLEY UNIT COMPONENTS(2)
フロアートロリーユニット関係（２）
69
74
68
75
73
70
67
71
72
72
28
25
31
22
32
23
28
32
24
27
31
26
26
B
25
29
30
A
B
30
21
21
37
35
34
35
36
34
34
35
36
35
A
34
38
58
66
61
62
63
59
65
64
33
60
65
65
60
58
64
65
59
63
62
61
66
33
20
12
11
10
2
7
1
19
3
7
8
9
20
19
16
4
18
5
17
15
13
14
6
54
45
46
41
43
42
57
47
57
56
47
55
49
50
51
53
52
48
39
40
39
44
- 94 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-99069 M_TROLLY_BOTTOM_ASSY
Ｍ ＿トロリーボトム組
1
2 400-21912 TROLLEY FRAME BL
トロリーフレーム ＢＬ
(1)
3 400-21913 TROLLEY FRAME BR
トロリーフレーム ＢＲ
(1)
4 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
5 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(4)
6 400-63432 TROLLET W BASE PLATE
トロリー Ｗ ベースプレート
(1)
7 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
8 400-21956 TROLLEY CASTER (50)
トロリーキャスタ（５０）
(2)
9 SM-6060802-TN BOLT
六角穴ボルト
(8)
10 400-21957 TROLLEY CASTER (75)
トロリーキャスタ（７５）
(2)
11 WP-0612516-SD WASHER 6.1X15.2X2.5
平座金 ６．１ Ｘ １５．２ Ｘ ２．５
(8)
12 SM-6060802-TN BOLT
六角穴ボルト
(8)
13 400-23476 FG GUM SHEET
ＦＧ ゴムシート
(1)
14 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
15 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
16 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
17 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
18 SM-6060802-TN BOLT
六角穴ボルト
(8)
19 SL-6102042-TN SCREW
座金付き六角穴ボルト
4
20 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
4
21 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ １２ Ｌ ＝１５０
(2)
22 400-99070 M_TROLLEY_UPPER_ASSY
Ｍ ＿トロリーアッパー組
1
23 400-98876 TROLLEY_FRAME_U_L
トロリーフレームＵ＿Ｌ
(1)
24 400-98877 TROLLEY_FRAME_U_R
トロリーフレームＵ＿Ｒ
(1)
25 SL-6041042-TN BOLT
座金付き六角穴ボルト
(8)
26 400-01730 SCALE MARKS SEAL
メモリシール
(2)
27 400-98879 CONNECT_L_PANEL
コネクタ Ｌ パネル
(1)
28 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
29 400-98878 TROLLEY_W_UPPER_PLATE
トロリーアッパープレート
(1)
30 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(4)
31 SB-8160005-C0 BEARING
ころがり軸受
(2)
32 400-01731 TROLLEY RUBBER B
トロリーラバー Ｂ
(4)
33 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
34 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(8)
35 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(8)
36 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(2)
37 400-98882 M_TROLLEY_COVER_L
Ｍ トロリーカバー Ｌ
(1)
38 400-98883 M_TROLLEY_COVER_R
Ｍ トロリーカバー Ｒ
(1)
39 400-01734 SCREW
段ねじ
(4)
40 400-99071 M_TROLLEY_SLIDE_ASSY
Ｍ ＿トロリースライド組
1
41 400-98880 M_BANK_PLATE_L
Ｍ バンクプレート＿ Ｌ
(1)
42 400-01736 FS BRACKET L
ＦＳ ブラケット Ｌ
(1)
43 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
44 400-47016 BU SHAFT L
ＢＵ シャフト
(1)
45 SL-6102042-TN SCREW
座金付き六角穴ボルト
(1)
46 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(1)
47 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
48 400-98881 M_BANK_PLATE_R
Ｍ バンクプレート＿ Ｒ
(1)
49 400-01737 FS BRACKET R
ＦＳ ブラケット Ｒ
(1)
50 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
51 400-47016 BU SHAFT L
ＢＵ シャフト
(1)
52 SL-6102042-TN SCREW
座金付き六角穴ボルト
(1)
53 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(1)
54 400-98884 FS_PLATE
ＦＳ プレート
(1)
55 400-98885 TAPE_GUIDE
テープガイド
(1)
56 E5721-729-000 LABEL
荷重禁止シール
(1)
57 400-68308 SET SCREW M4 L=8
化粧ネジ Ｍ４Ｘ８
(2)
58 400-21962 TROLLEY HANDLE ASSY
トロリ−ハンドル組
2
59 PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
(1)
60 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
61 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
62 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
63 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
64 400-21919 HANDLE SHAFT
ハンドルシャフト
(1)
65 PS-0400122-KP SPRING PIN
スプリングピン
(2)
66 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
67 400-63847 M TROLLEY ACCESSORY ASSY
Ｍ トロリーアクセサリー組
1
68 PX-9500040-00 PLUG
プラグ
(1)
69 PX-9500010-00 PLUG
止め栓
(4)
70 BT-1000651-EA URETHANE TUBE BLUE 10X6.5
ポリウレタンチューブ 青 １０ Ｘ ６．５
(1.5)
71 401-25990 DRIVE_SYLINDER_GUARD
ドライブシリンダガード
(1)
72 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(4)
73 PJ-0200000-05 PLUG
プラグ
(1)
74 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(2)
75 PJ-3091000-01 MANIFOLD
ワンタッチ管継手マニホールド
(1)
- 95 -

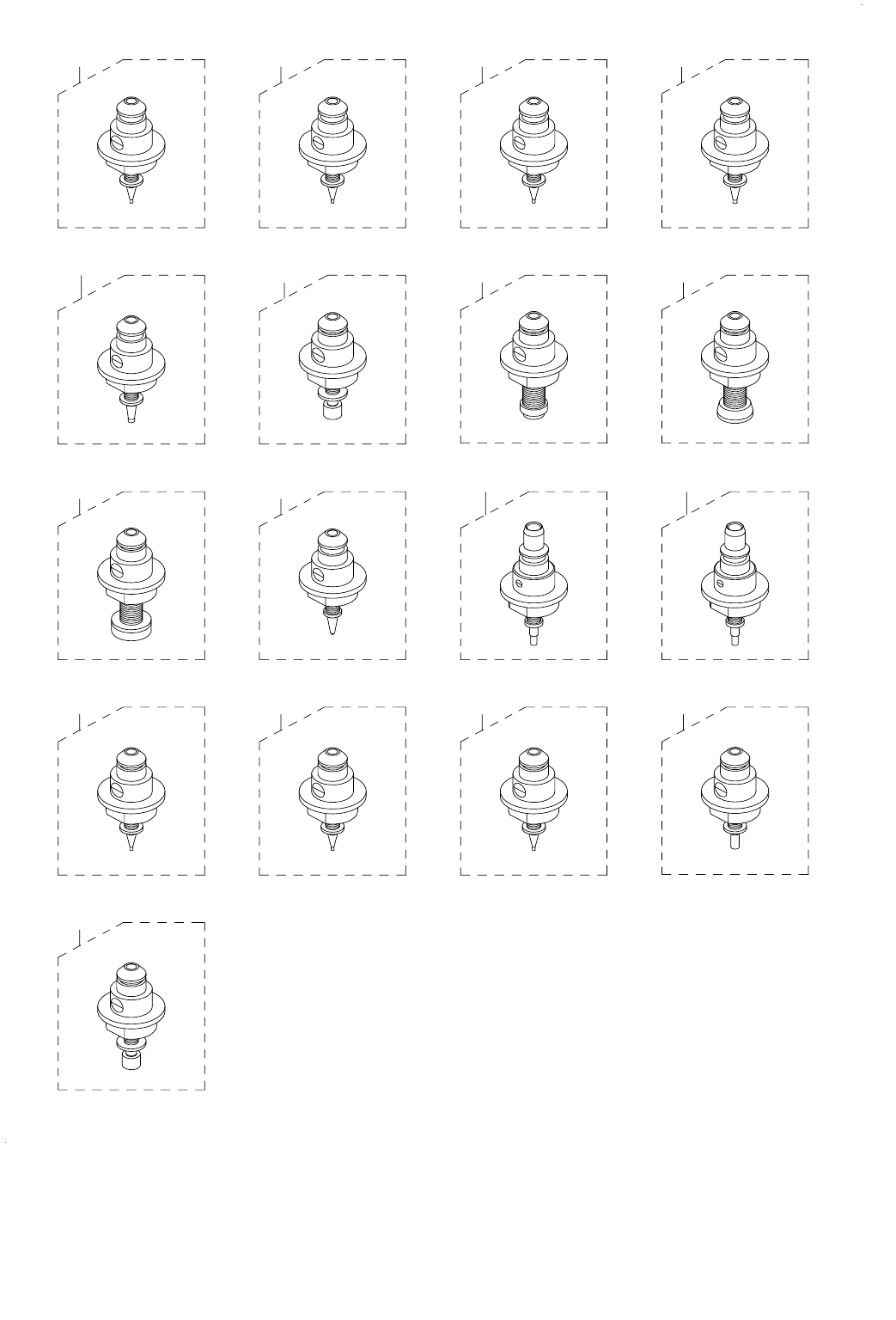

48.NOZZLE ASSEMBLY COMPONENTS
ノズルアッセンブリ関係
34
6
11
5
12
13 14 15 16
17
12
78
910
