SIPLACE Softwareanleitung SR 601.xx 3 Grafische Bedienoberfläche Ausgabe 07/2005 DE 3.1 Eingabe- und Bedienelemente 15 3 Grafische Bedienoberfläche In diesem Abschnitt werden die Handhabung der Bedieneleme nte wie T asta…
2 Allgemeines SIPLACE Softwareanleitung SR 601.xx
2.1 Übersicht Ausgabe 07/2005 DE
14
Eine Station kann ein Bestandteil einer Linie bzw. einziger Bestandteil einer Linie sein. 2
Jede Station ist mit einem "Stationsrechner" ausgestattet. Der Stationsrechner befindet sich auf
der linken Seite des Eingabebereiches hinter einer Türe im Maschinenständer. 2
Auf beiden Seiten der Station ist ein Monitor mit Touch-Screen und eine Tastatur mit integriertem
Trackball montiert (siehe Abb.
2.1 - 1
). 2
HINWEIS
Die Bedienung der Oberfläche für die SR-Software kann entweder über die Tastatur und den
Trackball oder den Touch-Screen erfolgen. 2
2.1.2 Systemkomponenten einer SIPLACE- Linie
2

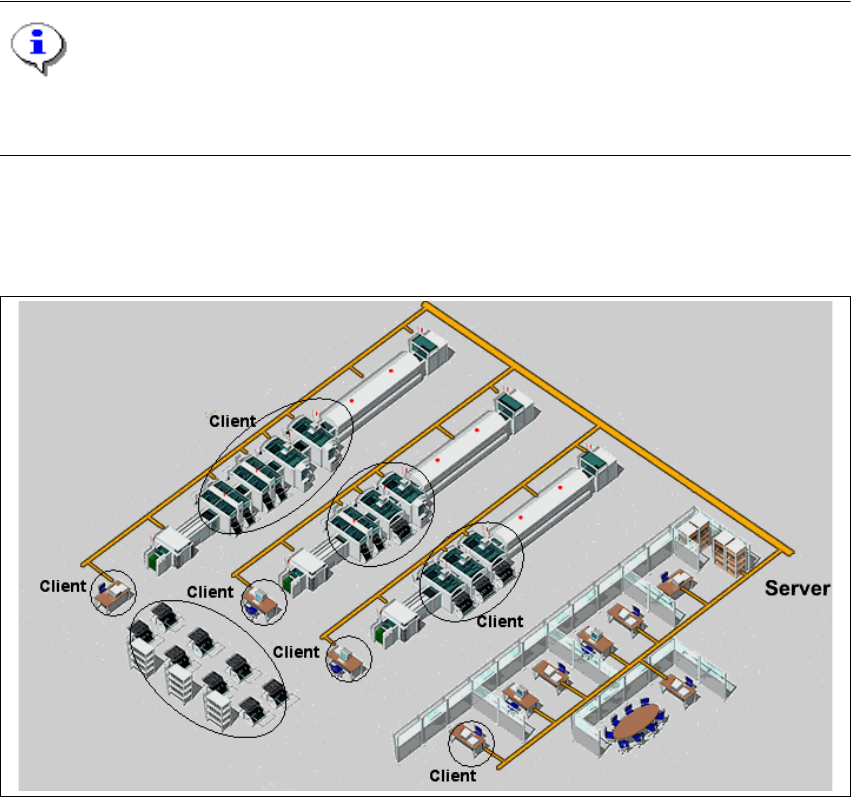

Abb. 2.1 - 2 Prinzip Netzwerk einer SIPLACE-Linie (Beispiel)
Die einzelnen Stationen erhalten ihre Bestückdaten von einem Programmiersystem (SIPLACE
Pro). Die Bestückdaten werden über die Auftragssteuerung des Programmiersystems an die ein-
zelnen Stationen geschickt. 2
2
SIPLACE Softwareanleitung SR 601.xx 3 Grafische Bedienoberfläche
Ausgabe 07/2005 DE 3.1 Eingabe- und Bedienelemente
15
3 Grafische Bedienoberfläche
In diesem Abschnitt werden die Handhabung der Bedienelemente wie Tastatur, Trackball,
Maustasten und Touch-Screen und die Funktionen der einzelnen Komponenten der grafischen
Bedienoberfläche beschrieben. 3
VORSICHT
Übergeordnet gelten die Sicherheitshinweise, die in der Betriebsanleitung für den jeweiligen
SIPLACE Bestückautomaten enthalten sind. 3
3.1 Eingabe- und Bedienelemente
Tastatur 3
Die Tastatur mit dem integrierten Trackball und den Maustasten dient als Standard-Eingabeme-
dium für die grafische Bedienoberfläche der SR-Software. 3
Trackball und Maustasten 3
Mit dem Trackball wird der Mauszeiger über die Bedienoberfläche zu dem gewünschten Objekt
bewegt. Mit Hilfe der linken Maustaste wird dieses ausgewählt bzw. die entsprechende Funktion
ausgeführt. 3
Touch-Screen 3
Der Bildschirm (Touch-Screen) kann ebenfalls zur Bedienung der Bedienoberfläche verwendet
werden. Wahlweise können so die oben beschriebenen Aktionen auch direkt durch Antippen des
gewünschten Objektes mit dem Finger am Bildschirm ausgewählt bzw. die entsprechende Funk-
tion ausgeführt werden. 3
HINWEIS
Die Ausführung von Aktionen durch Betätigung der linken Maustaste oder durch Antippen mit dem
Finger wird in dieser Anleitung immer mit "Klicken" bezeichnet. 3
3
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR 601.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 07/2005 DE
16
3.2 Komponenten der Bedienoberfläche
3

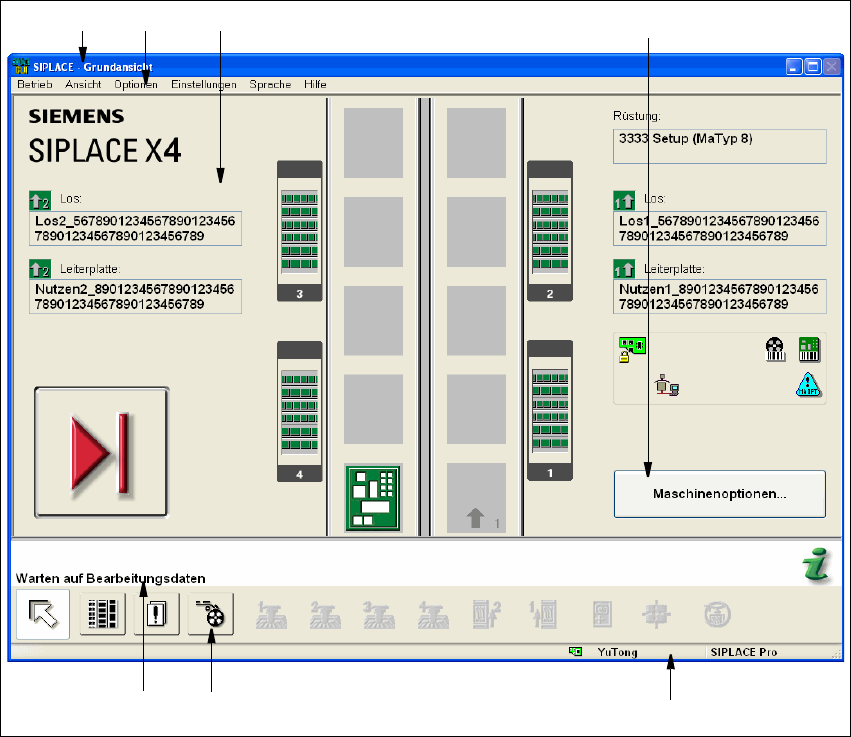

Abb. 3.2 - 1 Komponenten der Bedienoberfläche (Beispiel: Grundansicht SIPLACE X4)
3
Legende zu Abb.
3.2 - 1
(1) Titelzeile
(2) Menüzeile
(3) Arbeitsbereich / Anzeigebereich
(4) Bedienelemente
(5) Statusfeld (Status- und Fehleranzeige)
(6) Symbolleiste
(7) Infozeile
1
6
7
5
2 3
4
