Symbolleiste 3
In dieser Leiste sind Symbolschaltflächen enthalten, mit deren Hilfe die Bedienoberfläche in eine
andere Ansicht umgeschaltet werden kann, um so die jeweilig erforderlichen Arbeiten durchfüh-
ren zu können. Wird eine Symbolschaltfläche angeklickt, schaltet die Bedienoberfläche in die der
Symbolschaltfläche entsprechende Ansicht um. Die Symbolschaltfläche für die gerade aktivierte
Ansicht ist dann inaktiv. 3
Infozeile 3
Hier werden Kurzinformationen zu Menüeinträgen oder zu Symbolschaltflächen in der Symbollei-
ste angezeigt, auf die der Mauszeiger gerade gerichtet ist. 3
Ist der Bediener am Programmiersystem SIPLACE Pro angemeldet, wird sein Benutzername hier
angezeigt. 3
Rechts in der Infozeile wird immer die aktuelle Betriebsart angezeigt. 3
3
3
SIPLACE Softwareanleitung SR 601.xx 3 Grafische Bedienoberfläche
Ausgabe 07/2005 DE 3.2 Komponenten der Bedienoberfläche
19
3.2.1 Schaltflächen, Grafiken, Symbole und Ikonen in der Grundansicht
In der Grundansicht werden bestimmte Betriebszustände (Bearbeiten, Fehler usw.) mit Hilfe von
unterschiedlichen Schaltflächen oder durch farbige Kennzeichnung der entsprechenden Grafik im
Anzeigebereich signalisiert. Außerdem werden die verschiedenen Maschinenkonfiguration durch
Ikonen symbolisiert. 3
3.2.1.1 Bedeutung der Schaltflächen und Grafiken für die einzelnen Betriebszustände
3
Hochlauf der Maschine und Referenzlauf 3
Wenn diese Schaltfläche angezeigt wird, sind die meisten Funktionen der Maschine nicht bedien-
bar. Die Software wird geladen. Danach wird im Statusfeld der Zustand "Warten auf Referenzlauf"
und die Aktion "Start-Taste betätigen" angezeigt. 3
Betätigen der Start-Taste: Der Referenzlauf wird durchgeführt. 3
Nach dem Referenzlauf ist die Maschine bereit zum Bestücken, und die nachfolgende Schaltflä-
che wird angezeigt. 3
3

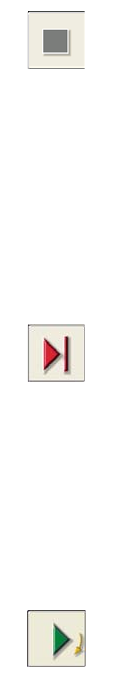

Bearbeiten anhalten 3
Die Maschine läuft bzw. ist bereit. 3
Anklicken der Schaltfläche: Die Maschine hält an. 3
Die Schaltfläche wechselt auf die nachfolgend dargestellte Schaltfläche. Diese wird solange an-
gezeigt, bis die aktuellen LP's fertig bestückt und in das Zwischen- oder Ausgabeband transpor-
tiert wurden, d.h. die Bearbeitungsbänder leergefahren sind. 3
3
Nach "Bearbeiten anhalten" während des Leerfahrens der Bearbeitungsbänder 3
Die Maschine bestückt noch, es ist jedoch bereits Anhalten aktiviert. 3
Die Leiterplatten im Bearbeitungsband 1 und 2 werden fertig bestückt und ins Zwischen- bzw.
Ausgabeband gefahren. Danach wird die Maschine angehalten. 3
Anklicken der Schaltfläche: Die Maschine läuft ohne Unterbrechung weiter. 3
(Das Dreieck in der Schaltfläche wird kontinuierlich von einem kleinen gelben Pfeil umrundet.)
Nach dem Leerfahren der Bearbeitungsbereiche wird die nachfolgende Schaltfläche angezeigt.3
3
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR 601.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 07/2005 DE
20
3
Bearbeiten fortsetzen 3
Die Maschine ist angehalten. 3
Anklicken der Schaltfläche: Die Maschine bestückt weiter. 3
Die Schaltfläche wird nach "Bearbeiten anhalten" oder nach einem Maschinenstillstand ange-
zeigt.
(Die Dreiecke in der Schaltfläche bewegen sich kontinuierlich von links nach rechts.)
Der unterbrochene Bearbeitungsvorgang kann nach erfolgreicher Fehlerbehebung fortgesetzt
werden. 3
Leiterplatte in Bearbeitung 3
Die Leiterplatte ist vom System aufgenommen und wird bearbeitet.
Das LP-Symbol wird in der Farbe Dunkelgrün angezeigt. 3
3
Fortschrittsbalken 3
In der Grundansicht wird für jede Leiterplatte, die in einem Bearbeitungsbereich bestückt wird, an-
gezeigt, wie weit der Bestückprozess fortgeschritten ist. Die Angabe bezieht sich nur auf den je-
weiligen Bearbeitungsbereich, nicht auf die komplette Bestückung der Leiterplatte. 3
3
Bearbeiten der Leiterplatte angehalten 3
Wurde die Bearbeitung mit "Bearbeiten anhalten" oder bedingt durch Maschinenstillstand
nach einem Fehler oder Betätigung der Halt-Taste unterbrochen, wird das LP-Symbol in der Farbe
Dunkelgrün als Schaltfläche (plastisch) angezeigt.
3
Die Bearbeitung kann durch Anklicken der Schaltfläche
fortgesetzt werden. 3
3
Bearbeiten abbrechen 3
Wird die Bearbeitung der Leiterplatte abgebrochen, während sie sich in einem Bearbeitungs-
band oder im Zwischenband befindet, wird der aktuelle Vorgang nach Bestätigung abgebrochen.
Die nicht fertig bestückte Leiterplatte wird in das Ausgabeband transportiert, und der Bediener
wird aufgefordert, diese von Hand zu entnehmen. 3
Wird die Bearbeitung der Leiterplatte abgebrochen, während sie sich im Eingabeband befindet,
wird nach Bestätigung die nicht in dieser Maschine bestückte Leiterplatte in das Ausgabeband
transportiert, und der Bediener wird aufgefordert, diese von Hand zu entnehmen. 3
