SIPLACE Softwareanleitung SR 601.xx 3 Grafische Bedienoberfläche Ausgabe 07/2005 DE 3.2 Komponenten der Bedienoberfläche 21 Bearbeitung der Leiterplatte abgebrochen 3 Wurde die Bearbeitung einer Leiterpla tte durch Ankli…
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR 601.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 07/2005 DE
20
3

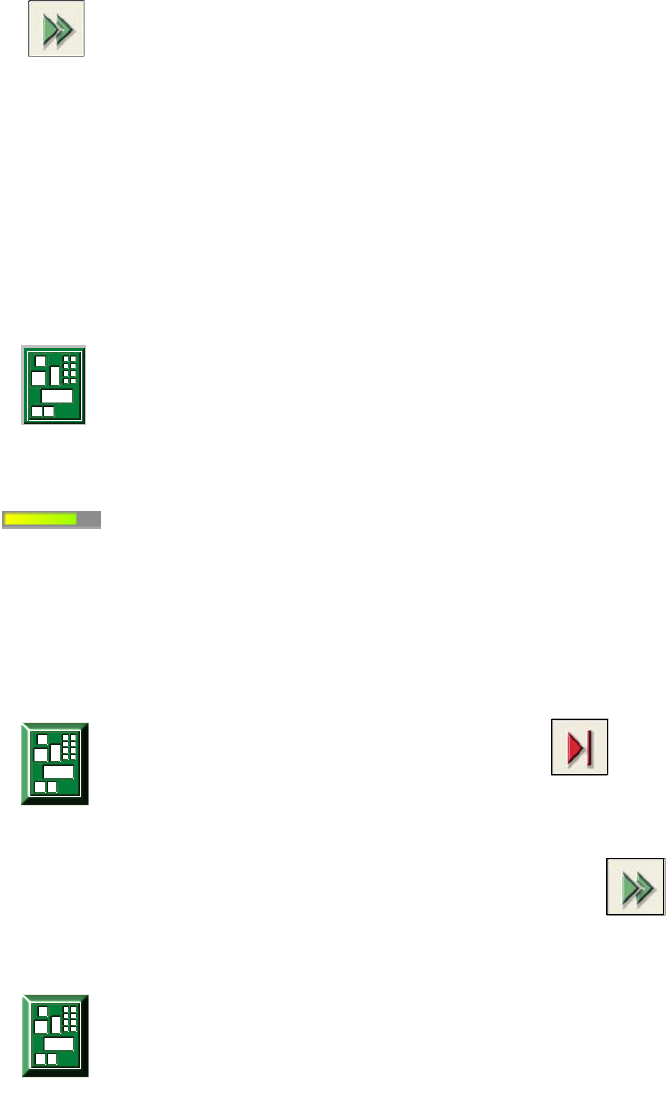

Bearbeiten fortsetzen 3
Die Maschine ist angehalten. 3
Anklicken der Schaltfläche: Die Maschine bestückt weiter. 3
Die Schaltfläche wird nach "Bearbeiten anhalten" oder nach einem Maschinenstillstand ange-
zeigt.
(Die Dreiecke in der Schaltfläche bewegen sich kontinuierlich von links nach rechts.)
Der unterbrochene Bearbeitungsvorgang kann nach erfolgreicher Fehlerbehebung fortgesetzt
werden. 3
Leiterplatte in Bearbeitung 3
Die Leiterplatte ist vom System aufgenommen und wird bearbeitet.
Das LP-Symbol wird in der Farbe Dunkelgrün angezeigt. 3
3
Fortschrittsbalken 3
In der Grundansicht wird für jede Leiterplatte, die in einem Bearbeitungsbereich bestückt wird, an-
gezeigt, wie weit der Bestückprozess fortgeschritten ist. Die Angabe bezieht sich nur auf den je-
weiligen Bearbeitungsbereich, nicht auf die komplette Bestückung der Leiterplatte. 3
3
Bearbeiten der Leiterplatte angehalten 3
Wurde die Bearbeitung mit "Bearbeiten anhalten" oder bedingt durch Maschinenstillstand
nach einem Fehler oder Betätigung der Halt-Taste unterbrochen, wird das LP-Symbol in der Farbe
Dunkelgrün als Schaltfläche (plastisch) angezeigt.
3
Die Bearbeitung kann durch Anklicken der Schaltfläche
fortgesetzt werden. 3
3
Bearbeiten abbrechen 3
Wird die Bearbeitung der Leiterplatte abgebrochen, während sie sich in einem Bearbeitungs-
band oder im Zwischenband befindet, wird der aktuelle Vorgang nach Bestätigung abgebrochen.
Die nicht fertig bestückte Leiterplatte wird in das Ausgabeband transportiert, und der Bediener
wird aufgefordert, diese von Hand zu entnehmen. 3
Wird die Bearbeitung der Leiterplatte abgebrochen, während sie sich im Eingabeband befindet,
wird nach Bestätigung die nicht in dieser Maschine bestückte Leiterplatte in das Ausgabeband
transportiert, und der Bediener wird aufgefordert, diese von Hand zu entnehmen. 3
SIPLACE Softwareanleitung SR 601.xx 3 Grafische Bedienoberfläche
Ausgabe 07/2005 DE 3.2 Komponenten der Bedienoberfläche
21

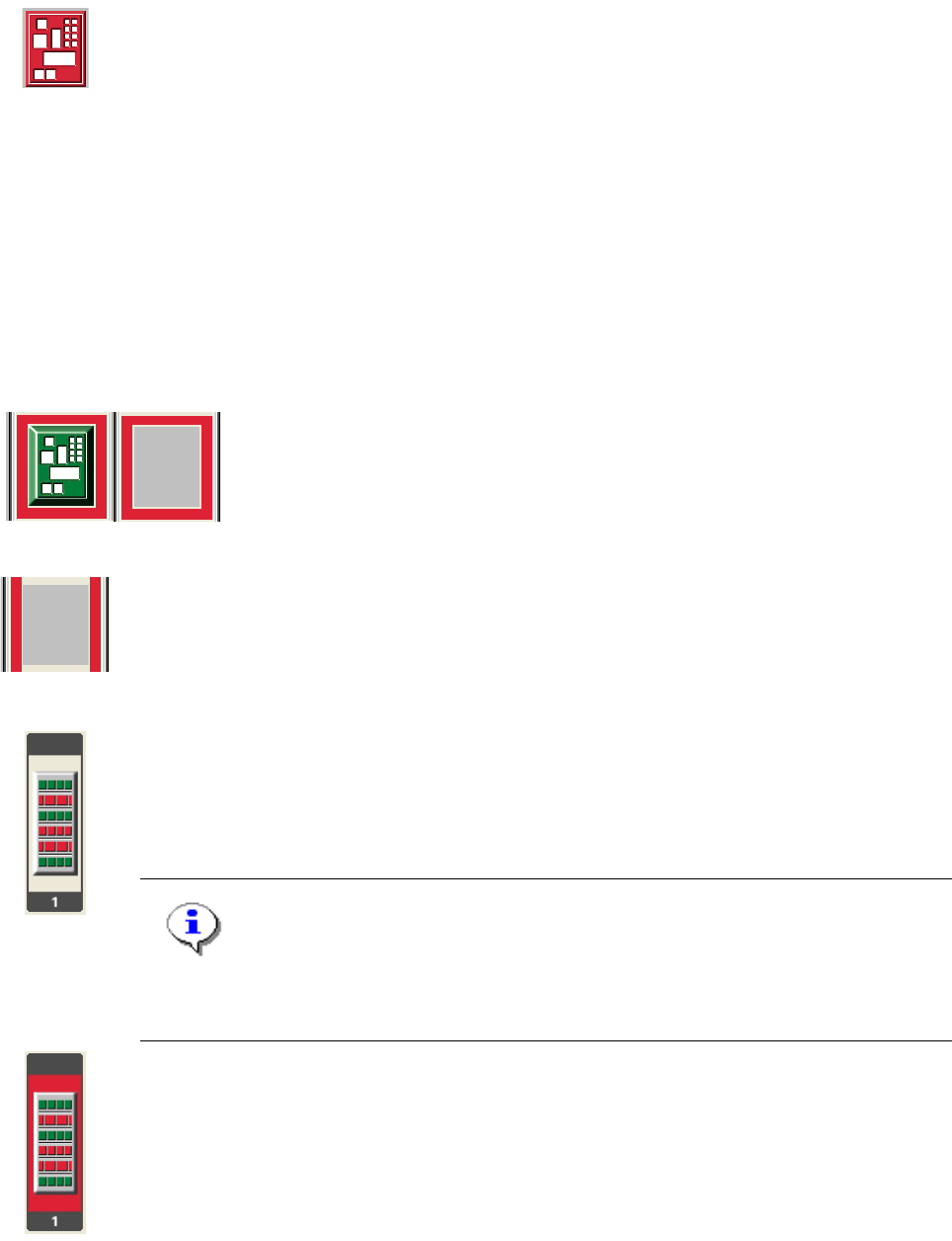

Bearbeitung der Leiterplatte abgebrochen 3
Wurde die Bearbeitung einer Leiterplatte durch Anklicken des entsprechenden LP-Symbols
(siehe vorhergehendes Beispiel) abgebrochen, wird das LP-Symbol in der Farbe Rot angezeigt.
Das Symbol wird ebenfalls in der Farbe Rot angezeigt, wenn eine Leiterplatte von Hand in das
Bearbeitungsband 1 oder 2 bzw. in das Mittenband eingelegt wurde. Die Leiterplatte wird vom Sy-
stem nicht erkannt und in das Ausgabeband gefahren. 3
3.2.1.2 Bedeutung der rot gekennzeichneten Grafiken bei Fehlern
Tritt ein Maschinenfehler, Transportfehler oder Spurfehler auf, wird zusätzlich zum Fehlertext die
Grafik für den entsprechenden Bearbeitungsbereich, die entsprechende Transportspur oder den
entsprechenden Stellplatz rot markiert dargestellt (siehe nachfolgende Beispiele). 3
3
Maschinen-, Pipetten- oder Markenfehler im Bearbeitungsbereich 3
Die Bearbeitung einer in diesem Bereich liegenden Leiterplatte kann durch
Anklicken des LP-Symbols abgebrochen werden. 3
3
Transportfehler 3
3
3
Spurfehler 3
Wird die Grafik angeklickt, können mit Hilfe der entsprechenden Funktionen alle Spuren des
Stellplatzes wieder in Betrieb gesetzt werden. 3
HINWEIS
Die Funktion kann nicht ausgeführt werden, wenn die Option "Rüstkontrolle mit Barcode" ein-
gestellt ist. (Die Grafik für den Stellplatz wird dann nicht plastisch dargestellt.) 3
3
Maschinenstillstand aufgrund eines Stellplatzfehlers 3
3
3
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR 601.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 07/2005 DE
22
3.2.1.3 Bedeutung der Ikonen für bestimmte Konfigurationen und Zustände
Für einige Maschinenkonfigurationen werden in der Grundansicht anhand von Ikonen die ver-
schiedenen Zustände angezeigt. 3
3
Die Maschinenoptionen wurden geändert. 3
3
Die Softwareoptionen wurden geändert. 3
3
Barcodegestütztes Nachfüllen von Bauelementen 3
Mindestens eine Spur wird durch Barcode überwacht. 3
3
Der LP-Barcode-Betrieb ist aktiv. 3
3
Verbindung zum Programmiersystem 3
Die Station ist mit dem Programmiersystem SIPLACE Pro verbunden. 3
Die Verbindung zum Programmiersystem ist unterbrochen. Es können keine Daten empfangen
werden. 3
Die Station arbeitet in der Betriebsart "Stand Alone". 3
3
BE-Barcode-Erfassung mit dem SIPLACE SmartScan 3
Der SIPLACE SmartScan (programmierbarer PDA mit Scan-Funktion und Wireless-Schnittstelle)
wird verwendet. 3
3
Der SIPLACE SmartScan arbeitet nicht fehlerfrei (evtl. keine Verbindung zum SIPLACE
SmartScan Server über das SIPLACE LAN). 3
3
SIPLACE Pro Sicherheitsmodus 3
Der SIPLACE Pro Sicherheitsmodus ist aktiviert. Änderungen an den Gehäuseformdaten können
nur am Programmiersystem SIPLACE Pro durchgeführt werden. 3
Ist der Bediener am Programmiersystem angemeldet, wird sein Benutzername in der Infozeile an-
gezeigt. 3
