3 Grafische Bedienoberfläche SIPLAC E Softwareanleitung SR 601.xx 3.2 Komponenten der Bedienoberfläche Ausgabe 07/2005 DE 24 St ationsweiser Auf tragswechsel 3 Am Programmiersystem SIPLACE Pro wurde über "Line Co nt…
SIPLACE Softwareanleitung SR 601.xx 3 Grafische Bedienoberfläche
Ausgabe 07/2005 DE 3.2 Komponenten der Bedienoberfläche
23

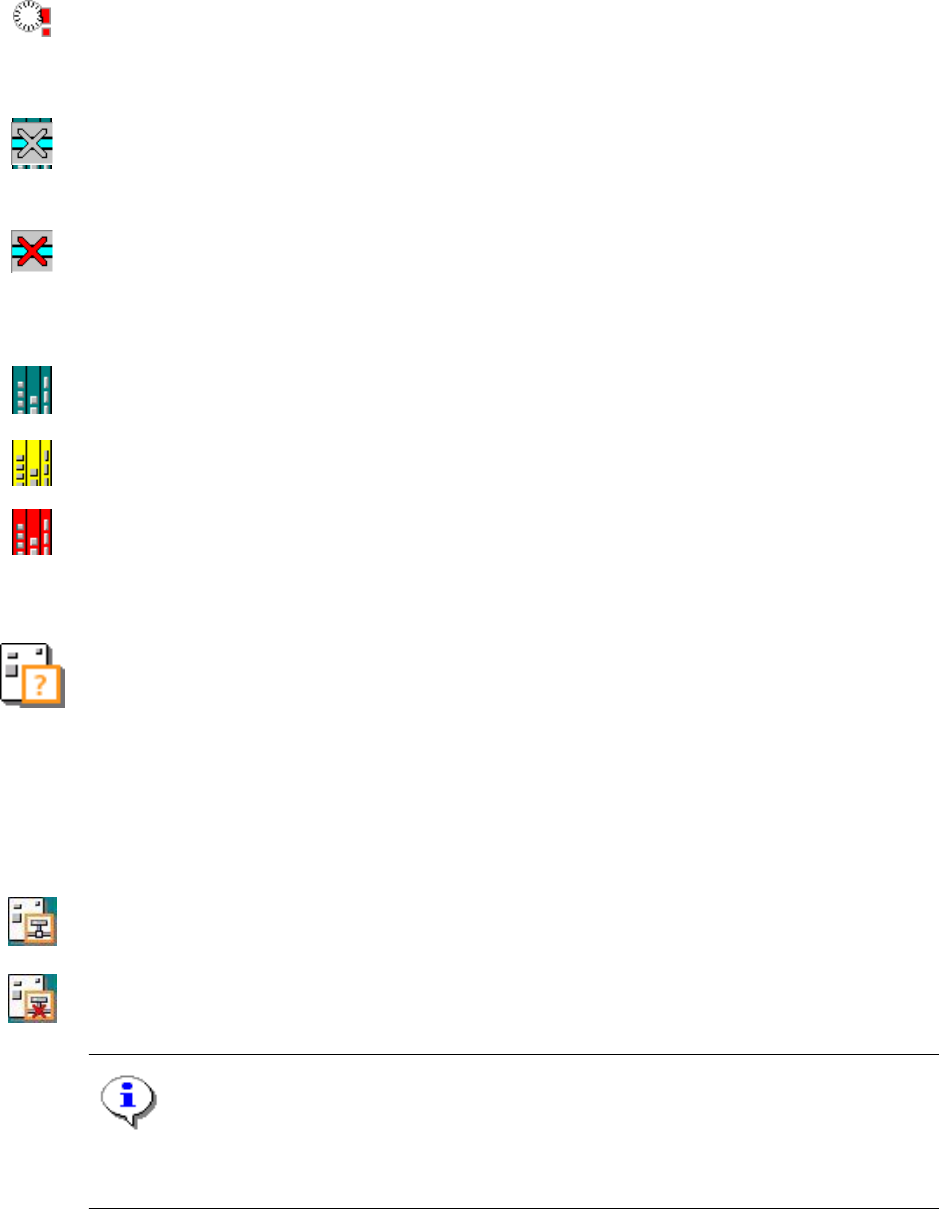

Abgeschaltete (ausgelassene) Segmente beim C&P20-Kopf 3
An einem der C&P20-Köpfe wurde mindestens ein Segment mit der Funktion
"Segment auslassen" abgeschaltet (siehe Abschnitt
6.2.4
). 3
3
Die automatische Druckluftabschaltung ist eingeschaltet. 3
Befindet sich die Maschine im Wartezustand, wird die Druckluft nach der eingestellten Zeit auto-
matisch abgeschaltet. 3
Die Druckluft wurde automatisch abgeschaltet. 3
3
Statusanzeige der Füllstandskontrolle 3
Mindestens eine Spur wird durch die Füllstandskontrolle überwacht. Derzeit liegen keine Störun-
gen vor. 3
Für mindestens eine Spur, die durch die Füllstandskontrolle überwacht wird, wird eine Warnung
(Spurfehler) ausgegeben. 3
Für mindestens eine Spur, die durch die Füllstandskontrolle überwacht wird, wird eine Fehlermel-
dung ausgegeben und die Spur deaktiviert. 3
3
Der Modus "Recovery Placement" (Weiterbestückung) ist aktiv. 3
Befinden sich nach einem Stromausfall bzw. Abschalten der Maschine noch teilweise bestückte
Leiterplatten im LP-Transport, wird nach dem Wiedereinschalten der Maschine eine Abfrage an-
gezeigt, ob die Bestückung dieser Leiterplatten fortgesetzt werden soll. Bei Bestätigung mit "Ja"
wird der Modus "Recovery PLacement" aktiviert. Die LP-Symbole für die liegengebliebenen Lei-
terplatten sind dann mit einem Fragezeichen gekennzeichnet (siehe Seite
25
). 3
Die Symbole für "Recovery Placement" werden nur angezeigt, wenn "Recovery Placement" im
SITEST aktiviert wurde (Menü "Einstellungen" --> "Recovery Placement...") 3
Die Daten beim "Recovery Placement" werden protokolliert und an dem im SITEST festgelegten
Speicherort abgelegt. 3
Die Daten für das Recovery Placement können nicht gespeichert werden (evtl. keine Verbindung
zum Server oder sonstige Speicherprobleme). 3
HINWEIS
Eine ausführlichere Beschreibung zum Modus "Recovery Placement" finden Sie in der Online-
Hilfe zur SR-Bedienoberfläche und der Online-Hilfe für das Testprogramm SITEST. 3
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR 601.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 07/2005 DE
24
Stationsweiser Auftragswechsel 3
Am Programmiersystem SIPLACE Pro wurde über "Line Control" ein neuer Auftrag an die Station
vorgegeben. 3
An der ersten Station in der Linie muss diese Ikone angeklickt werden, wenn die letzte Leiterplatte
des bisherigen Auftrages in die Maschine gefahren ist. 3
An allen weiteren Stationen muss diese Ikone angeklickt werden, wenn die letzte Leiterplatte aus
der Vorgänger-Station in das Eingabeband der aktuellen Station eingefahren ist. 3
3
Wurde versehentlich durch Anklicken der obigen Ikone bestätigt, dass die letzte Leiterplatte in die
Station eingefahren ist, haben Sie während einer kurzen Zeitspanne durch Anklicken dieser Ikone
die Möglichkeit, die Bestätigung zurückzunehmen. 3
HINWEIS
Die Wartezeit für den "Schritt zurück" kann im Dialogfenster "GUI konfigurieren" festgelegt wer-
den, siehe Seite
39
. 3
3
Die Transportschnittstelle ist gesperrt. Es fährt keine neue Leiterplatte in die Maschine ein. 3
3
3
Der neue Auftrag wird bearbeitet. 3
HINWEIS
Eine ausführlichere Beschreibung zum "Stationsweisen Auftragswechsel" finden Sie in der On-
line-Hilfe zur SR-Bedienoberfläche und in der Online-Hilfe zur Bedienoberfläche von SIPLACE
Line Control. 3
SIPLACE Softwareanleitung SR 601.xx 3 Grafische Bedienoberfläche
Ausgabe 07/2005 DE 3.2 Komponenten der Bedienoberfläche
25
3.2.1.4 Bedeutung sonstiger Kennzeichnungen und Grafiken
LP-Symbole bei aktiviertem Modus "Recovery Placement" (Weiterbestückung) 3
Ist der Modus "Recovery PLacement" aktiv (siehe Seite
23
), werden die LP-Symbole nicht fer-
tig bestückter Leiterplatten mit einem Fragezeichen gekennzeichnet. 3
Wird dieses LP-Symbol angeklickt, schaltet die Grundansicht auf die Ansicht "Recovery Pla-
cement" um, in der die weitere Vorgehensweise für die ausgewählte Leiterplatte festgelegt
werden kann. 3
Die Leiterplatte wurde für die Weiterbestückung ausgewählt
(Optionsfeld "Leiterplatte fertig bestücken" aktiviert). 3
Die Bearbeitung der Leiterplatte soll abgebrochen werden
(Optionsfeld "Leiterplatte abbrechen" aktiviert). 3
3
3
Voller Stellplatz 3
3
3
3
Stellplatz mit MTC (Matrix Tray Changer) 3
Wird die Grafik angeklickt, schaltet die Anzeige der Bedienoberfläche auf die Ansicht "Matrix
Tray Changer" um. 3
3
3
Transport auf "Durchtransport" eingestellt 3
Die Funktion "LP bearbeiten" ist in den Maschinenoptionen deaktiviert.
Die LP's werden ohne Bearbeitung durch den gesamten Transport gefahren. 3
3
Kennzeichnet das Los bzw. den Leiterplatten-Typ für die Transportspur beim Einfachtransport
bzw. für die rechte Transportspur beim Doppeltransport. 3
Kennzeichnet das Los bzw. den Leiterplatten-Typ für die linke Transportspur
beim Doppeltransport. 3
3
