SIPLACE Softwareanleitung SR 601.xx 3 Grafische Bedienoberfläche Ausgabe 07/2005 DE 3.2 Komponenten der Bedienoberfläche 25 3.2.1.4 Bedeutung sonstiger Kennzeichnungen und Grafike n LP-Symbole bei aktiviertem Modus "…
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR 601.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 07/2005 DE
24

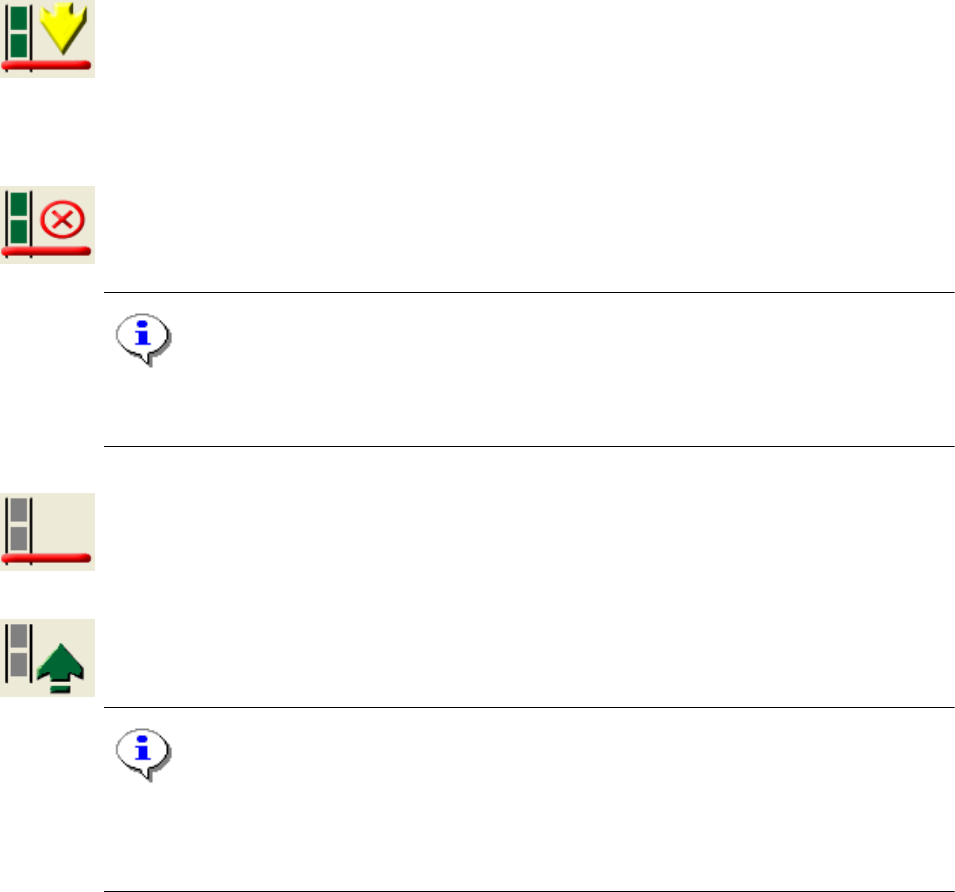

Stationsweiser Auftragswechsel 3
Am Programmiersystem SIPLACE Pro wurde über "Line Control" ein neuer Auftrag an die Station
vorgegeben. 3
An der ersten Station in der Linie muss diese Ikone angeklickt werden, wenn die letzte Leiterplatte
des bisherigen Auftrages in die Maschine gefahren ist. 3
An allen weiteren Stationen muss diese Ikone angeklickt werden, wenn die letzte Leiterplatte aus
der Vorgänger-Station in das Eingabeband der aktuellen Station eingefahren ist. 3
3
Wurde versehentlich durch Anklicken der obigen Ikone bestätigt, dass die letzte Leiterplatte in die
Station eingefahren ist, haben Sie während einer kurzen Zeitspanne durch Anklicken dieser Ikone
die Möglichkeit, die Bestätigung zurückzunehmen. 3
HINWEIS
Die Wartezeit für den "Schritt zurück" kann im Dialogfenster "GUI konfigurieren" festgelegt wer-
den, siehe Seite
39
. 3
3
Die Transportschnittstelle ist gesperrt. Es fährt keine neue Leiterplatte in die Maschine ein. 3
3
3
Der neue Auftrag wird bearbeitet. 3
HINWEIS
Eine ausführlichere Beschreibung zum "Stationsweisen Auftragswechsel" finden Sie in der On-
line-Hilfe zur SR-Bedienoberfläche und in der Online-Hilfe zur Bedienoberfläche von SIPLACE
Line Control. 3
SIPLACE Softwareanleitung SR 601.xx 3 Grafische Bedienoberfläche
Ausgabe 07/2005 DE 3.2 Komponenten der Bedienoberfläche
25
3.2.1.4 Bedeutung sonstiger Kennzeichnungen und Grafiken

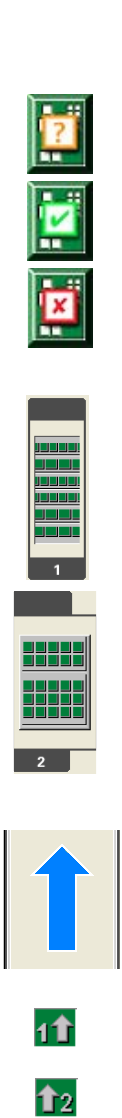

LP-Symbole bei aktiviertem Modus "Recovery Placement" (Weiterbestückung) 3
Ist der Modus "Recovery PLacement" aktiv (siehe Seite
23
), werden die LP-Symbole nicht fer-
tig bestückter Leiterplatten mit einem Fragezeichen gekennzeichnet. 3
Wird dieses LP-Symbol angeklickt, schaltet die Grundansicht auf die Ansicht "Recovery Pla-
cement" um, in der die weitere Vorgehensweise für die ausgewählte Leiterplatte festgelegt
werden kann. 3
Die Leiterplatte wurde für die Weiterbestückung ausgewählt
(Optionsfeld "Leiterplatte fertig bestücken" aktiviert). 3
Die Bearbeitung der Leiterplatte soll abgebrochen werden
(Optionsfeld "Leiterplatte abbrechen" aktiviert). 3
3
3
Voller Stellplatz 3
3
3
3
Stellplatz mit MTC (Matrix Tray Changer) 3
Wird die Grafik angeklickt, schaltet die Anzeige der Bedienoberfläche auf die Ansicht "Matrix
Tray Changer" um. 3
3
3
Transport auf "Durchtransport" eingestellt 3
Die Funktion "LP bearbeiten" ist in den Maschinenoptionen deaktiviert.
Die LP's werden ohne Bearbeitung durch den gesamten Transport gefahren. 3
3
Kennzeichnet das Los bzw. den Leiterplatten-Typ für die Transportspur beim Einfachtransport
bzw. für die rechte Transportspur beim Doppeltransport. 3
Kennzeichnet das Los bzw. den Leiterplatten-Typ für die linke Transportspur
beim Doppeltransport. 3
3
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR 601.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 07/2005 DE
26
3.2.2 Symbolleiste in der Grundansicht
3
Abb. 3.2 - 2 Symbolleiste in der Grundansicht (Beispiel SIPLACE X2)
3
Abb. 3.2 - 3 Symbolleiste in der Grundansicht (Beispiel SIPLACE X4)
Legende zu Abb.
3.2 - 2
und Abb.
3.2 - 3
(1) Grundansicht
(2) Rüstung, Bestückfunktionen
(3) Fehler, Bestückfunktionen
(4) Förderer, Bestückfunktionen
(5) Portal 1 bis 4 (je nach Maschinentyp), Einzelfunktionen
(6) Transport 1 und 2 (nur bei Doppeltransport), Einzelfunktionen
(7) Marke teachen, Vision-Funktionen
(8) Bauelement testen, Vision-Funktionen
(9) Testprogramm SITEST starten
3
HINWEIS
Die in der Symbolleiste angezeigten Symbolschaltflächen variieren je nach Maschinentyp und
Konfiguration. 3
1
8 97
65432
1
8 97
65432
