3 Grafische Bedienoberfläche SIPLAC E Softwareanleitung SR 601.xx 3.3 Bedienoberfläche - Ansichten und Menüs Ausgabe 07/2005 DE 32 Vision Messoptionen Ctrl+F9 3 Mit dieser Menüoptio n werden die Funkt ionen zu r Festlegu…
SIPLACE Softwareanleitung SR 601.xx 3 Grafische Bedienoberfläche
Ausgabe 07/2005 DE 3.3 Bedienoberfläche - Ansichten und Menüs
31
Transport 1 F8 3
Damit werden die Einzelfunktionen für den LP-Transport 1 (= rechte Transportspur bei Dop-
peltransport) aufgerufen. Sie dienen zum Überprüfen und Einstellen der Funktionsbaugruppen
des LP-Transportes und zum Einstellen der Transportbandbreite. 3
HINWEIS
Die nachfolgenden 2 Menüoptionen gehören zur Gruppe der Vision-Funktionen.
Mit diesen Funktionen werden Marken geteacht und getestet, sowie Bauelemente gemessen und
Gehäuseformdaten geändert.
In der Bedienebene "Bediener" sind die Vision-Funktionen nicht ausführbar. 3
Marke teachen F9 3
Mit dieser Menüoption werden die Funktionen zur Bearbeitung von Marken für die Leiterplatten-
Lageerkennung aufgerufen (siehe Abschnitt
6.7.1
).
Die ausführliche Vorgehensweise wird in der Online-Hilfe für SIPLACE Vision erläutert. 3
Bauelement testen F10 3
Mit dieser Menüoption werden die Funktionen zur Bearbeitung von Gehäuseformen für die Bau-
elemente-Zentrierung aufgerufen (siehe Abschnitt
6.7.2
).
Die ausführliche Vorgehensweise wird in der Online-Hilfe für SIPLACE Vision erläutert. 3
SITEST starten F11 3
Damit wird das Testprogramm SITEST zum Einrichten und Kalibrieren des SIPLACE-Bestückau-
tomaten gestartet. Die Bedienoberfläche und die Ausführung der Funktionen sind in der Online-
Hilfe für das Testprogramm SITEST beschrieben. Außerdem finden Sie einen Überblick der Me-
nüs in Abschnitt
4.5
. 3
HINWEIS
Das Testprogramm SITEST kann nur in der Bedienebene "Servicetechniker" gestartet werden. 3
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR 601.xx
3.3 Bedienoberfläche - Ansichten und Menüs Ausgabe 07/2005 DE
32
Vision Messoptionen Ctrl+F9 3
Mit dieser Menüoption werden die Funktionen zur Festlegung der Aktion aufgerufen, die bei der
Vision-Messung für den ausgewählten Bestückschritt bzw. die ausgewählten Bestückschritte aus-
geführt werden soll (siehe Abschnitt
6.8
). 3
HINWEIS
Diese Menüoption kann nicht in der Bedienebene "Bediener" ausgewählt werden. 3
Vision Messungen Ctrl+F10 3
Mit dieser Menüoption werden die Funktionen aufgerufen, mit deren Hilfe Sie gespeicherte Vision-
Messungen einzeln auswählen und sich das jeweilige Messergebnis anzeigen lassen können
(siehe Abschnitt
6.8
). 3
HINWEIS
Diese Menüoption kann nicht in der Bedienebene "Bediener" ausgewählt werden. 3
3
SIPLACE Softwareanleitung SR 601.xx 3 Grafische Bedienoberfläche
Ausgabe 07/2005 DE 3.3 Bedienoberfläche - Ansichten und Menüs
33
3.3.2.3 Menü "Optionen"
Das Menü "Optionen" ist nur in der Grundansicht verfügbar. In diesem Menü sind alle Zusatzfunk-
tionen enthalten. 3
HINWEIS
In der Bedienebene "Bediener" können im Menü "Optionen" nur die Menüoptionen "Maschinen-
optionen...", "Bedienebene...", "LP-Barcode..." und "SIPLACE Pro Sicherheit" aufgerufen wer-
den. 3
Maschinenoptionen... 3
Je nach Bedienebene haben Sie hiermit die Möglichkeit, sich über die Konfiguration der Station
zu informieren ("Bediener") oder die angezeigten Maschinenoptionen zu aktivieren bzw. zu deak-
tivieren ("Einrichter", "Servicetechniker"). 3
3

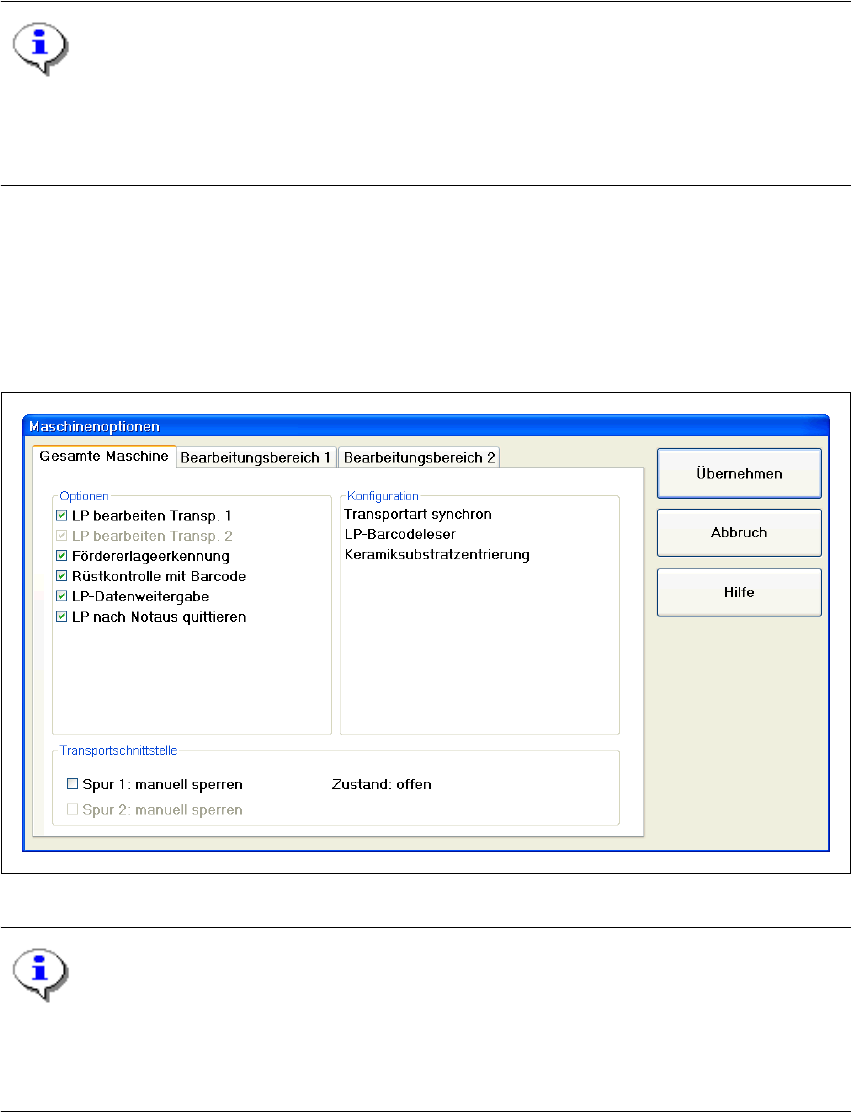

Abb. 3.3 - 1 Dialogfenster "Maschinenoptionen- gesamte Maschine" (Beispiel: X2)
HINWEIS
Das Dialogfenster kann je nach Maschinentyp unterschiedliche Informationen, Registerkarten
und Kontrollkästchen enthalten.
Es werden nur Maschinenoptionen angezeigt, die an der aktuellen Station konfiguriert sind. 3
