SIPLACE Softwareanleitung SR 601.xx 5 Aufgaben an der SIPLACE-Linie

Ausgabe 07/2005 DE 5.2 SIPLACE-Linie abschalten

5.2 SIPLACE-Linie abschalten

VORSICHT

Beachten Sie vor dem Abschalten der Linie unbedingt die nachfolgend beschriebene Vorge-

hensweise.

Stationen abschalten 5

Gehen Sie zum Abschalten der Station wie folgt vor: 5

Æ Beenden Sie alle Bestückvorgänge.

Æ Überprüfen Sie, ob sich die Z-Achsen sämtlicher Bestückköpfe in ihrer oberen

Endstellung befinden.

Æ Überprüfen Sie, ob sich an den Bestückköpfen noch Bauelemente befinden und entfernen

Sie diese gegebenenfalls.

Æ Fahren Sie ggf. alle Portale mit Hilfe der entsprechenden Portalfunktionen in die Warteposition

(siehe Betriebsanleitung der entsprechenden Maschine).

HINWEIS

Im Normalfall werden alle Portale automatisch in die Warteposition gefahren. 5

Æ Beenden Sie die Stationsrechner-Software über das Menü

Betrieb --> Rechner herunterfahren...

Æ Schalten Sie jetzt die Station am Hauptschalter aus.

SIPLACE Pro (Windows) beenden 5

Æ Gehen Sie in der Menüleiste von SIPLACE Pro auf Objekt --> Beenden.

Æ Schließen Sie alle weiteren Programme auf dem Rechner.

Æ Gehen Sie unter dem Windows-Startmenü auf Herunterfahren.

5 Aufgaben an der SIPLACE-Linie SIPLACE Softwareanleitung SR 601.xx

5.3 Fehlerinformationen bearbeiten Ausgabe 07/2005 DE

5.3 Fehlerinformationen bearbeiten

5.3.1 Allgemeines

Treten während der Arbeit am Bestückautomaten Fehler auf, können zu den jeweiligen Fehlern

Informationen zur möglichen Fehlerursache und zu Behebungsmaßnahmen abgerufen werden.

Dazu wird durch Anklicken des Symbols das Hilfesystem für den Stationsrechner gestartet.5

– Die Fehlerinformationen beziehen sich dabei stets auf den aktuell angezeigten Fehler, von

dem die Hilfe gestartet wurde.

– Fehlerinformationen zu einem anderen Fehler können über den Index des Hilfesystems mit

Angabe der Fehlernummer gesucht und anschließend angezeigt werden.

5.3.2 Fehlerinformationen abrufen

Tritt während der Arbeit ein Fehler auf, wird die entsprechende Fehlermeldung im Statusfeld der

Bedienoberfläche rot angezeigt. In der Ansicht Fehler ist das Symbol für Fehlerinfo aktiv (siehe

Abb.

5.3 - 1

). 5

Über das Symbol kann der Fehler nach der Fehlerbehebung quittiert werden. 5

SIPLACE Softwareanleitung SR 601.xx 5 Aufgaben an der SIPLACE-Linie

Ausgabe 07/2005 DE 5.3 Fehlerinformationen bearbeiten

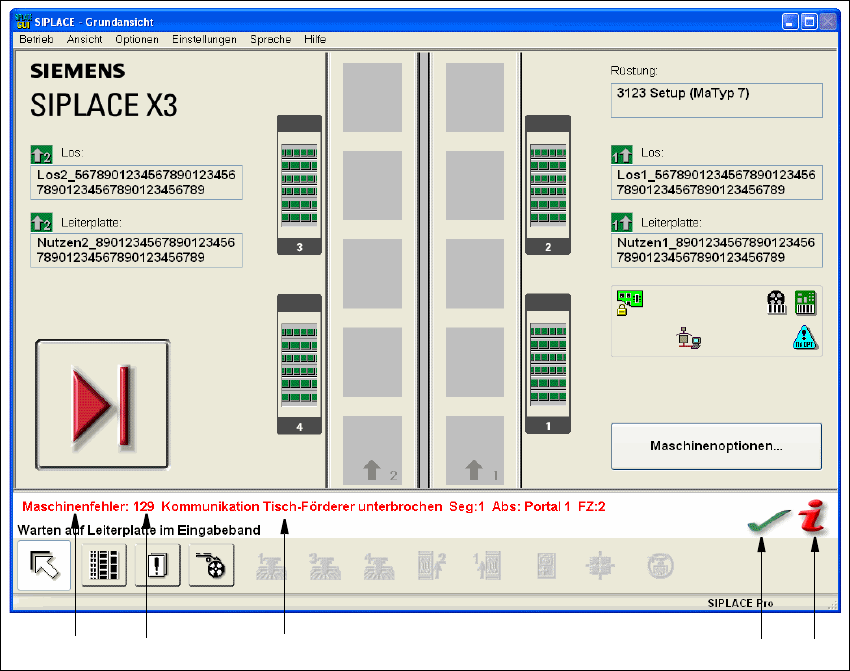

Abb. 5.3 - 1 Grundansicht mit Fehlermeldung

Legende zu Abb.

5.3 - 1

(1) Fehlerart Spur-, Maschinen-, Transportfehler oder Allg. Fehler

(2) Fehlernummer dem Fehler zugeordnete Fehlernummer

(3) Fehlermeldung Kurzinformation zum Fehler

(4) Symbol "Fehler quittieren" zum Bestätigen des Fehlers nach der Fehlerbehebung

(5) Symbol "Fehlerinfo" für den Aufruf der Hilfe zum aktuellen Fehler

12 3 45
