SIPLACE Softwareanleitung SR 601.xx 5 Aufgaben an der SIPLACE-Linie Ausgabe 07/2005 DE 5.3 Fehlerinformationen bearbeiten 61 Æ Klicken Sie die Schaltfläche Feh lerinfo an. Das Hauptf enster des Hilfesystems mit den Fehle…
5 Aufgaben an der SIPLACE-Linie SIPLACE Softwareanleitung SR 601.xx
5.3 Fehlerinformationen bearbeiten Ausgabe 07/2005 DE
60
5.3.2.1 Informationen zum aktuellen Fehler anzeigen
Æ Klicken Sie in der Grundansicht das Symbol an.
Das Hauptfenster des Hilfesystems mit den Fehlerinformationen zum aktuellen Fehler wird
geöffnet (siehe Beispiel in Abb.
5.3 - 3
).
5.3.2.2 Informationen zu einem ausgewählten Fehler anzeigen
Æ Klicken Sie in der Symbolleiste der Grundansicht die Symbolschaltfläche an.
Die Bedienoberfläche wird auf die Fehleranzeige der zuletzt eingestellten Fehlerart umgeschal-
tet. Im Anzeigebereich werden alle aufgetretenen Fehler der aktuellen Fehlerart aufgelistet.
Æ Schalten Sie ggf. mit Hilfe der entsprechenden Symbolschaltfläche die Ansicht auf die ge-
wünschte Fehlerart um.
Der Anzeigebereich wird auf die gewählte Fehlerart umgeschaltet (siehe Beispiel in
Abb.
5.3 - 2
).
5

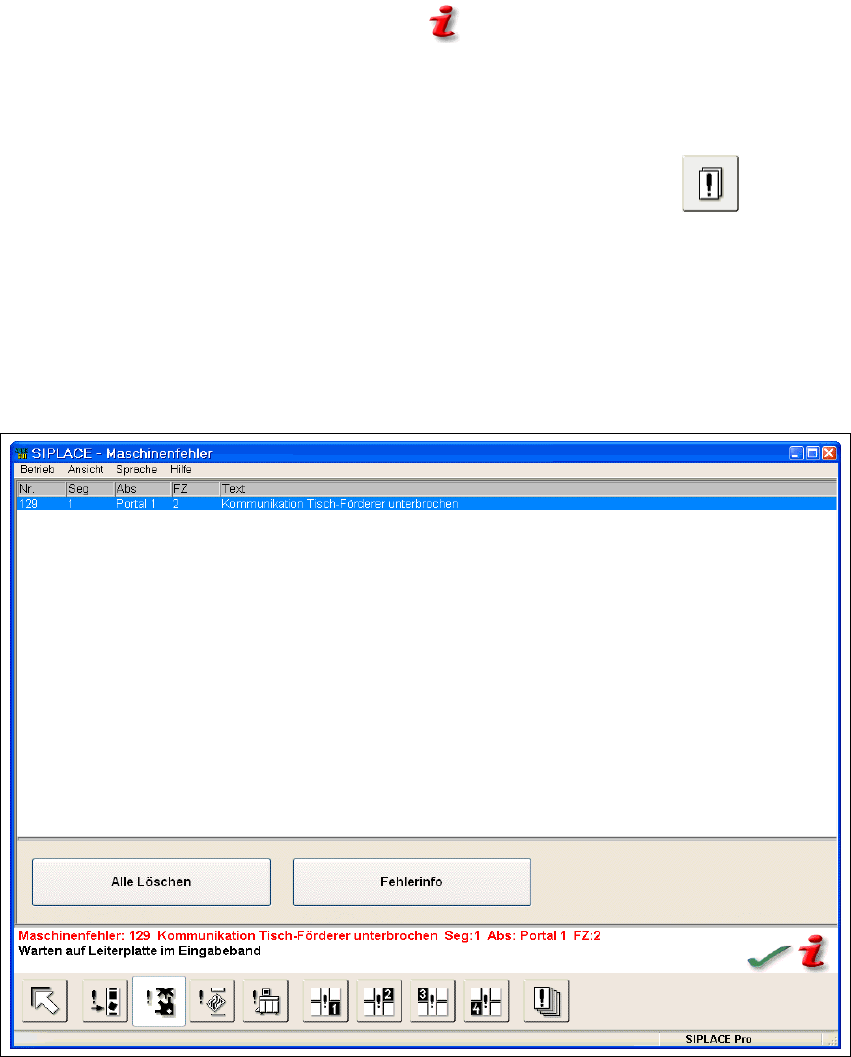

Abb. 5.3 - 2 Beispiel: Fehlerart "Maschinenfehler"
Æ Wählen Sie in der Fehlertabelle den Eintrag für den Fehler aus, über den Sie Informationen
erhalten möchten. In der Tabelle ist die ausgewählte Zeile hellblau markiert. Die Schaltfläche
"Fehlerinfo" ist jetzt aktiv.
SIPLACE Softwareanleitung SR 601.xx 5 Aufgaben an der SIPLACE-Linie
Ausgabe 07/2005 DE 5.3 Fehlerinformationen bearbeiten
61
Æ Klicken Sie die Schaltfläche Fehlerinfo an.
Das Hauptfenster des Hilfesystems mit den Fehlerinformationen zum aktuell gewählten
Fehler wird geöffnet (siehe Abb.
5.3 - 3
).
5

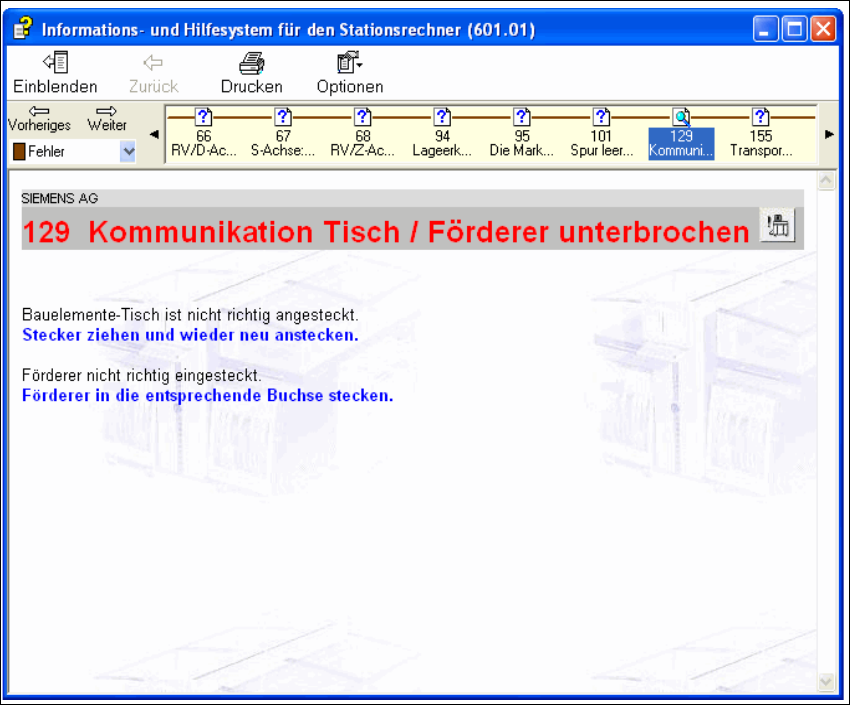

Abb. 5.3 - 3 Beispiel: Fehlerinformationen zum aktuellen Fehler
Bedeutung der Farben in den Fehlerinformationen 5
– roter Text Fehlernummer und Fehlermeldung
– schwarzer Text mögliche Fehlerursache(n)
– blauer Text Anweisungen zur Behebung des Fehlers
– blauer unterstrichener Text Aufruf von zusätzlichen Informationen
5
5 Aufgaben an der SIPLACE-Linie SIPLACE Softwareanleitung SR 601.xx
5.3 Fehlerinformationen bearbeiten Ausgabe 07/2005 DE
62
5.3.3 Fehler quittieren
Nachdem ein Fehler behoben ist, kann er quittiert werden. Bei Fehlern, die zum Maschinenstill-
stand führten, ist dies nicht notwendig, da sie beim Fortsetzen der Bestückung automatisch
quittiert werden. 5
Die Fehlermeldung wird nach dem Quittieren nicht mehr im Statusfeld angezeigt. Sie ist aber noch
in der Fehlertabelle der entsprechenden Fehlerart eingetragen (siehe Beispiel in Abb.
5.3 - 2
). 5
5
Æ Klicken Sie nach der Behebung des aktuellen Fehlers in der Grundansicht auf das
Symbol .
Die Fehlermeldung wird aus dem Statusfeld gelöscht und die Bestückung kann fortgesetzt
werden.
