6 Neue Funktionalitäten SIPLACE Softwareanleitung SR 601.xx

6.10 Koplanaritäts-Modul Ausgabe 07/2005 DE

6.10 Koplanaritäts-Modul

Das Koplanaritäts-Modul wird an den Maschinentypen X3 und X2 mit konfiguriertem Twin Head

unterstützt. Mit Hilfe des Koplanaritäts-Moduls werden ausgewählte Bauelemente vor dem Be-

stücken auf ihre Koplanarität bzw. Kollinearität überprüft. Das verwendete Koplanaritätsmesssy-

stem ist ein optisches Inspektionssystem. Es hat die Aufgabe, den Abstand der Beinchen eines

Bauelementes bezüglich dessen Aufsetzebene (Koplanarität) bzw. Aufsetzgerade (Kollinearität)

zu bestimmen und mit einem vorgegebenen Grenzwert zu vergleichen. Es trifft bei gültiger Aus-

wertung mindestens die Aussage, ob alle gemessenen Beinchenabstände innerhalb der vorge-

gebenen Toleranz liegen. 6

6.10.1 Einschränkungen

– Das Koplanaritäts-Modul arbeitet nur in Verbindung mit den stationären BE-Kameras für den

Twin Head (Typ 33 und 25).

– Das Koplanaritäts-Modul kann nur in Bearbeitungsbereichen mit einem Portal genutzt werden.

– Die Koplanaritätsmessung ist nicht in Kombination mit Dippen möglich.

– Das derzeitige Koplanaritätsmesssystem unterstützt keine parallelen Messabläufe, d.h. es

kann nur immer für jeweils ein Segment des Twin Head ein Messablauf (Vorbereitung und Aus-

führung der Messung) durchgeführt werden.

– Die Koplanaritätsmessung wird im Visionsystem nicht unterstützt.

– Es wird nur der Koplansensor ILD2200 (Typ 17) unterstützt.

– Die Koplanaritätsmessung wird nicht im Bestückwinkel durchgeführt. Das Bauelement wird

dem Koplanlaser unter 0° präsentiert.

– Die Koplanaritätsmessung kann unter Umständen die Bestückleistung verringern.

SIPLACE Softwareanleitung SR 601.xx 6 Neue Funktionalitäten

Ausgabe 07/2005 DE 6.11 Erweiterung der Transportfunktionalitäten

6.11 Erweiterung der Transportfunktionalitäten

Erweiterte Transportfunktionalitäten in der Stations- und SITEST-Software 601.02: 6

– Einstellung der Band-Betriebsdaten

Im SITEST können die Bandgeschwindigkeiten einzelner Transportbandabschnitte bzw. die

maximale Bandgeschwindigkeit für den gesamten Transport und die maximale Beschleuni-

gung eingestellt werden, mit der eine Leiterplatte durch den Transport transportiert werden

soll. Die eingestellten Band-Betriebsdaten können gespeichert werden. Sie werden dabei in

den EPROM der Transportsteuerung geschrieben. 6

– Speichern und Restaurieren der Transport-Maschinendaten

In der Transportfirmware sind verschiedene Einstellungen gespeichert (Bandgeschwindigkeit,

Optionen, Kalibrierung Breitenverstellung usw.). Diese gehen beim Austausch der Transport-

steuerung verloren. Die Transport-Maschinendaten können nun in der Datei TSP.MA gespei-

chert werden und bei Bedarf aus dieser Datei wiederhergestellt und in die Transportfirmware

zurückgeschrieben werden. 6

– Transportbreite kalibrieren mit einer Leiterplatte beliebiger Breite

In SITEST kann die Breite der Leiterplatte eingegeben werden, die zur Kalibrierung der Trans-

portbreite verwendet wird. 6

HINWEIS

Eine detaillierte Beschreibung zu den Vorgehensweisen für die Ausführung der

Transportfunktionen finden Sie in der Online-Hilfe für das Testprogramm SITEST. 6

6 Neue Funktionalitäten SIPLACE Softwareanleitung SR 601.xx

6.12 BE-Barcode-Erfassungssystem "SIPLACE SmartScan" Ausgabe 07/2005 DE

6.12 BE-Barcode-Erfassungssystem

"SIPLACE SmartScan"

Zur Erfassung der Bauelemente-Informationen für die Rüstkontrolle ist ein BE-Barcodeleser er-

forderlich. Hierbei wird der SIPLACE SmartScan eingesetzt. SIPLACE SmartScan ist ein

programmierbarer PDA mit Scan-Funktion und Wireless-Schnittstelle. Er kann am externen Rüst-

platz und an den Stationen eingesetzt werden. Mit Hilfe der Scan-Funktion werden die Daten er-

fasst und dann zur weiteren Verarbeitung drahtlos zum SIPLACE SmartScan Server übertragen. 6

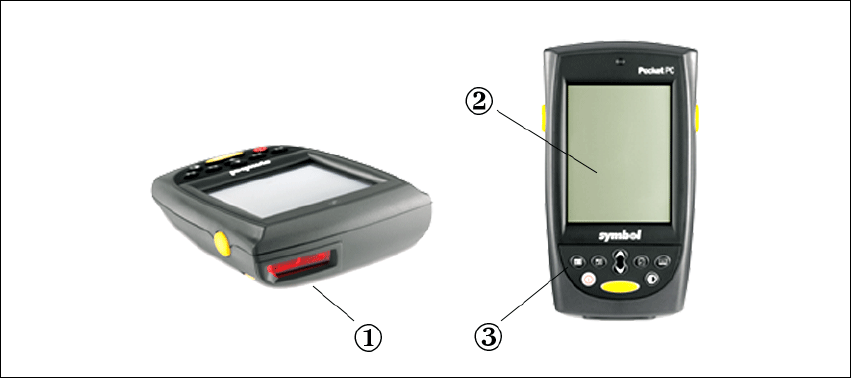

Abb. 6.12 - 1 SIPLACE SmartScan

Legende zu Abb.

6.12 - 1

6.12.1 Einschränkungen

– In Produktionsstätten sollte überprüft werden, in wieweit der Funkbetrieb mit dem SIPLACE

SmartScan möglich ist.

1 Scanner

2 Display

3 Bedienfeld
