MEC-XPF-2.1S 5. 胶着剂涂敷装置 ( 选项 )
XPF 机械手册 89
5.4 选项·易耗品一览表
·点胶针
·其他
点胶针内径 主要的对象元件 富士机械图号
φ 1.0 大型元件 AGGRD8080
φ 0.9 中型～大型元件 AGGRD8090
φ 0.8 中型元件 AGGRD8100
φ 0.72 除小芯片以外的一般元件 AGGRD8050
φ 0.58 除小芯片以外的一般元件 AGGRD8031
φ 0.51 2125,3216,SMIN,MIN AGGRD8041
φ 0.41 1608 ～ 3216,SMIN,MIN AGGRD8070
φ 0.33 1608 AGGRD8061
φ 0.3 1005,1608 AGGRD8110
φ 0.26 1005 AGGRD8120
部件名 富士机械图号 备注
胶着剂自动更换头 AGGRD900*
注胶筒 AGGRD814*
浮体 ABTRG1120
卷纸 H4565W 存储器用的上等卷纸
规格 ( 纸宽：38mm，直径：70mm，内芯
直径：12mm)
拔注胶筒的治具 N2150A S13E
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
5. 胶着剂涂敷装置 ( 选项 ) MEC-XPF-2.1S
90 XPF 机械手册
5.5 各个单元的灯的显示

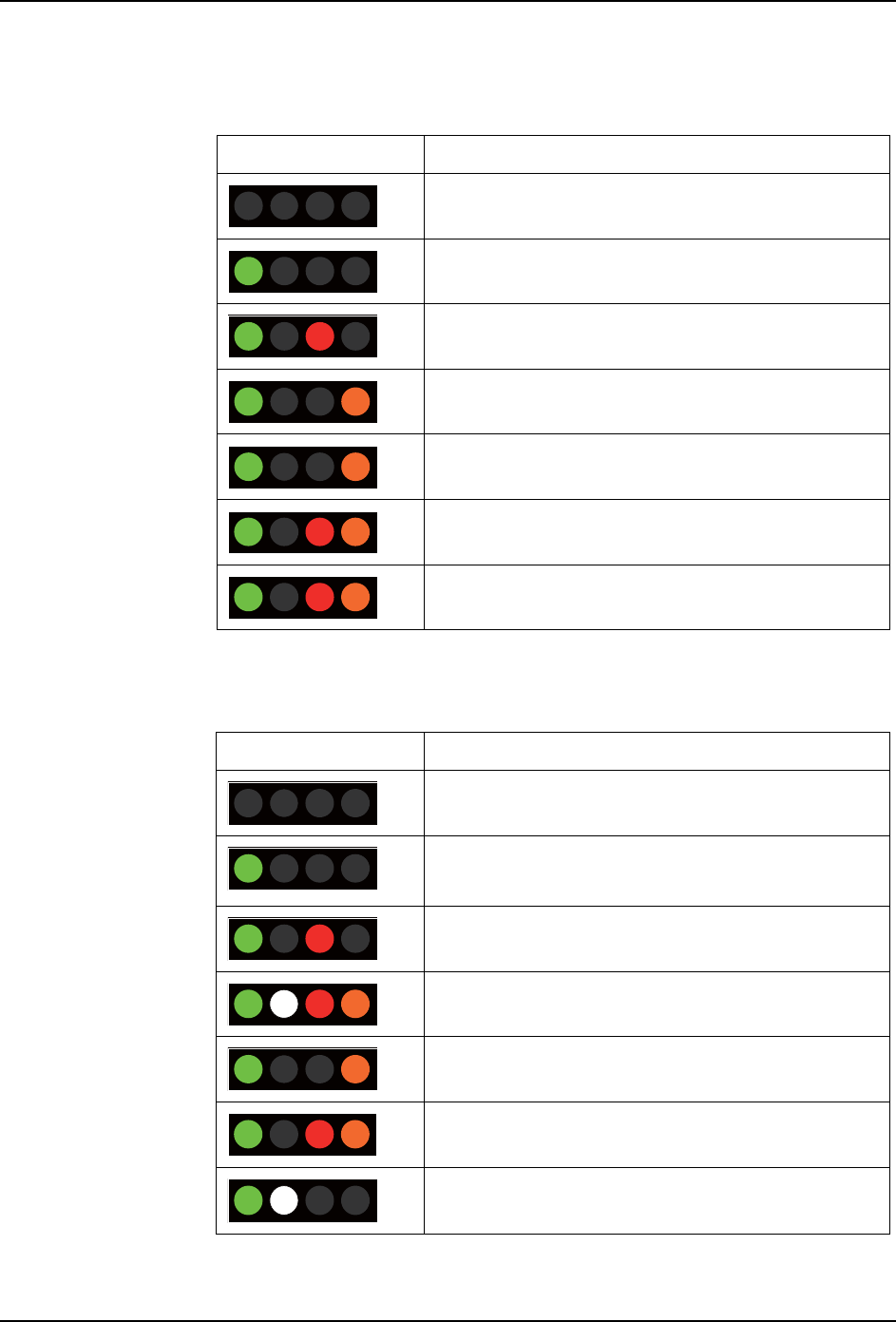

5.5.1 胶着剂平台的显示
(*1) 异常
过热检测、温度调节器错误、温度调节空调错误、暖风界限温度
说明
电源 OFF
调温中、粘结剂可以涂敷的温度
发生异常状态 (*1)
橘黄灯、没有执行调温
橘黄灯熄 : 调温中、粘结剂不能涂敷的温度
发生异常状态 (*1)
橘黄灯、没有执行调温
发生异常状态 (*1)
橘黄灯熄 : 调温中、粘结剂不能涂敷的温度
说明
电源 OFF
等待状态
从 XPF 不能发出调温的指令
保温中。加热器 ON
保温中。只是送风
加温中。加热器 ON
加温中。只送风□
冷却中。空调 ON
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
MEC-XPF-2.1S 5. 胶着剂涂敷装置 ( 选项 )
XPF 机械手册 91

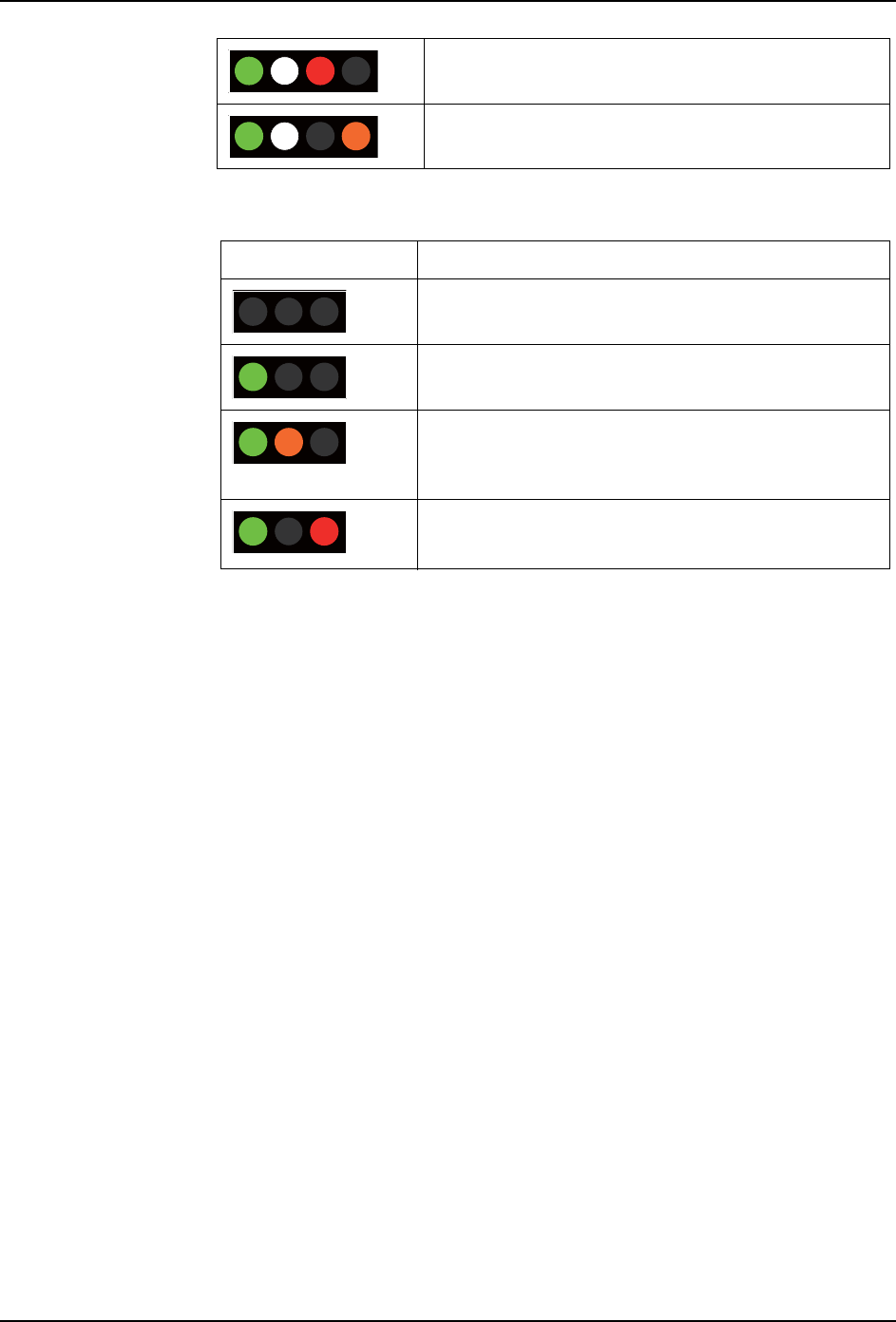

5.5.2 胶着剂单元的显示
冷却中。只是送风
异常(过热)
说明
电源 OFF
通常状态
初期状态
* 在纸的松弛不被执行的状态下，执行送纸的话会自
动地熄灯 ( 按原样也可以生产 )
点亮:松料异常
闪烁:更换卷纸
