7. 传感器位置 MEC-XPF-2.1S
102 XPF 机械手册

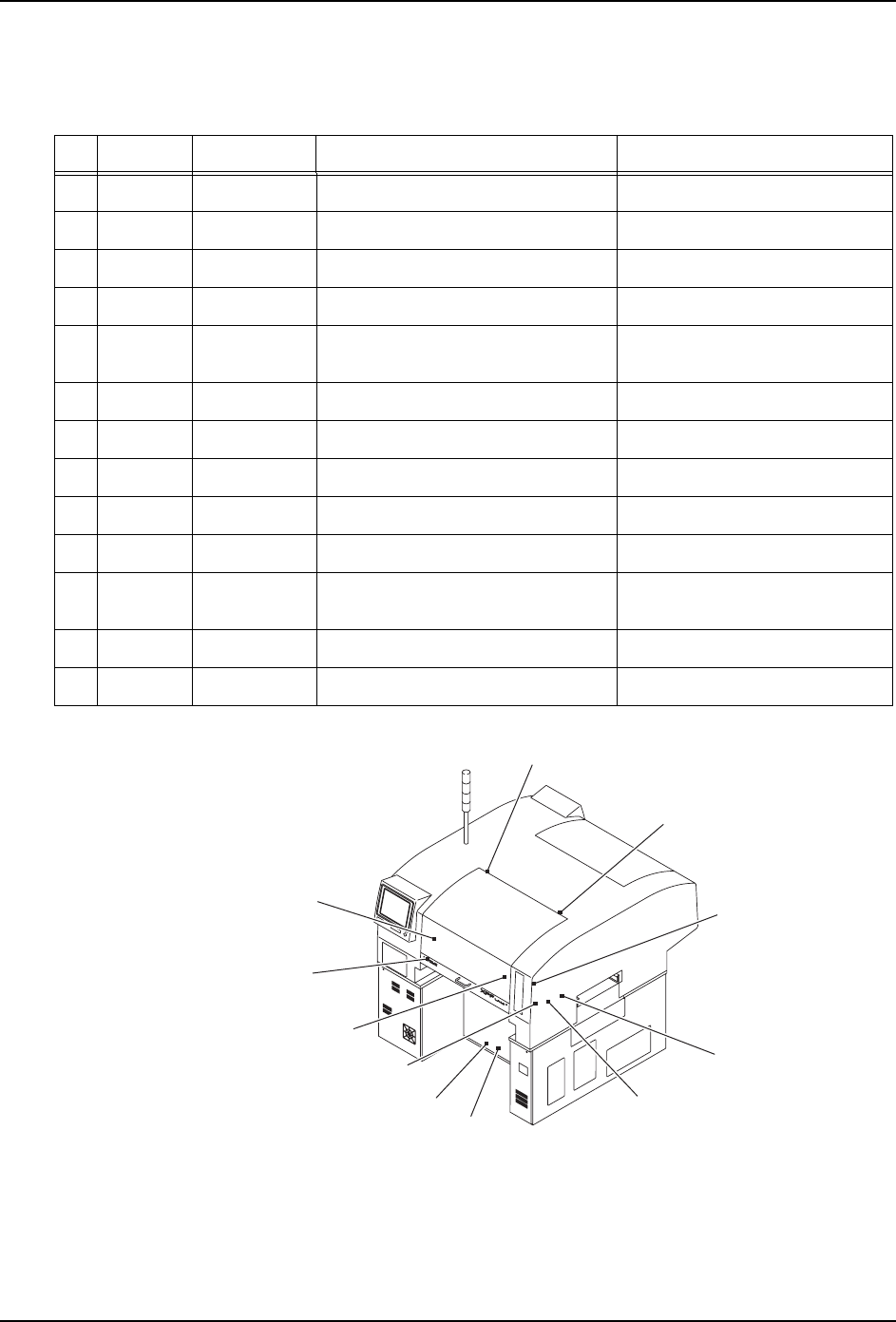

7.2 安全门周围部分
7.2.1 1 侧
I/O 号码 电路图号码 画面记载 内容
1 RX006 31LS-1 Side1MFUUpperChk1 确认 Side1 MFU 上升端 1
2 RX007 31LS-2 Side1MFULowerChk1 确认 Side1 MFU 下降端 1
3 RX018 31LS-3 Side1MFUUpperChk2 确认 Side1 MFU 上升端 2
4 RX019 31LS-4 Side1MFULowerChk2 确认 Side1 MFU 下降端 2
5 X005 31LS-20T/R
31LS-21T/R
Side1_XY_AxisInter1 Side1 XY 轴连锁 1
6 X01E M1LS-5 Side1PartSupCovChk 确认 Side1 元件供应单元盖板
7 RX00A 31LS-24 Side1_XY_AxisInter3 Side1 XY 轴连锁 3
8 RX017 31LS-10 Side1TpCutRetChk 确认 Side1 废料带切刀后退端
9 RX016 31LS-9 Side1TpCutAdvChk 确认 Side1 废料带切刀前进端
10 X00A M1LS-4 Side1TpBoxChk 确认 Side1 废料带箱
11 X007(OP
)
11LS-13 NeedleHeightChk 确认通针高度
12 X008 M1LS-2 Side1SftyCovChk 确认 Side1 安全盖板
13 RX01F 31LS-23 Side1_XY_AxisInter2 Side1 XY 轴连锁 2
7
13
12
5
10
3,4
11
1,2
6
8
9
08MEC-0034J
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
MEC-XPF-2.1S 7. 传感器位置
XPF 机械手册 103

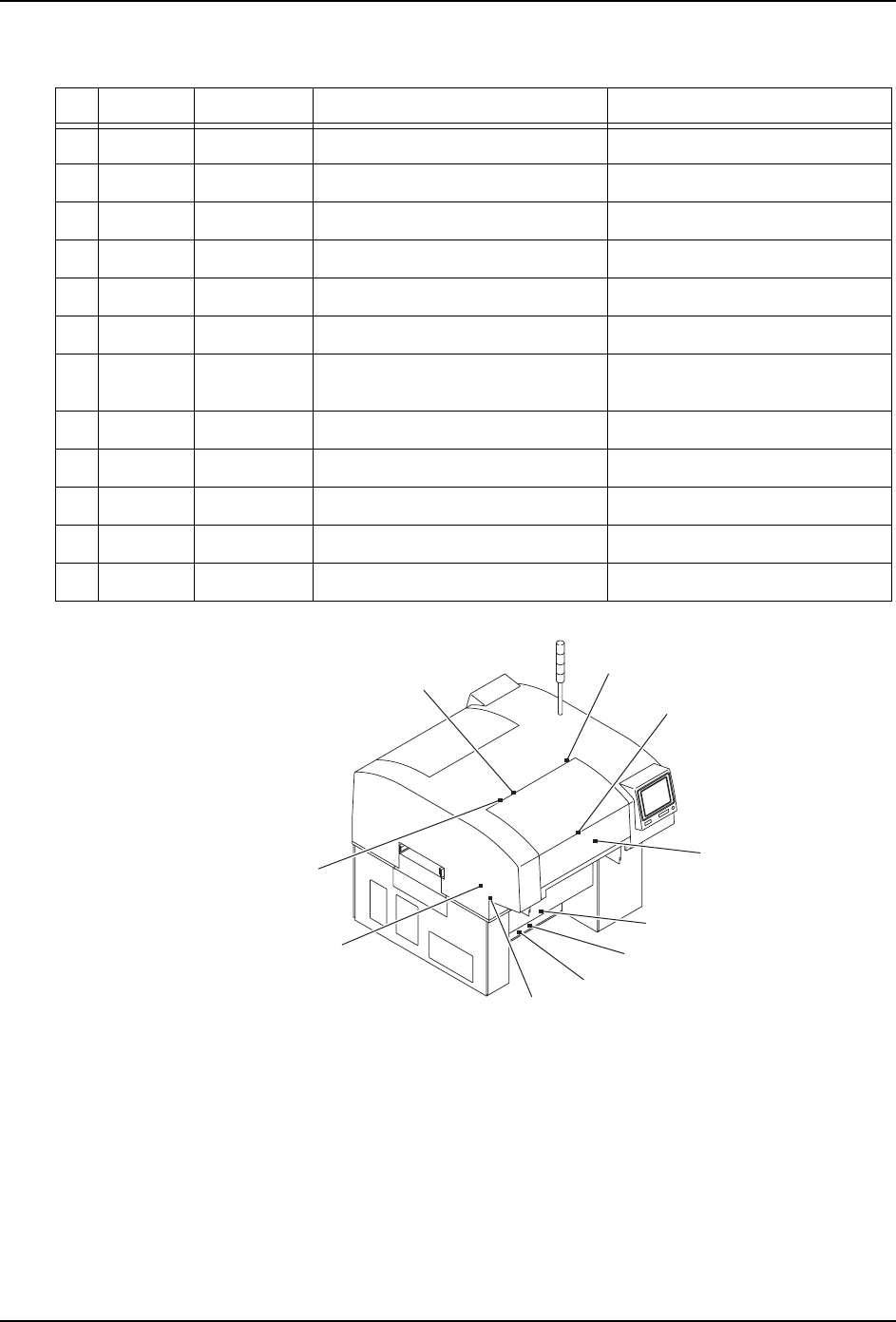

7.2.2 2 侧
I/O 号码 电路图号码 画面记载 内容
1 RX028 31LS-5 Side2MFUUpperChk1 确认 Side2 MFU 上升端 1
2 RX029 31LS-6 Side2MFULowerChk1 确认 Side2 MFU 下降端 1
3 RX02A 31LS-7 Side2MFUUpperChk2 确认 Side2 MFU 上升端 2
4 RX02B 31LS-8 Side2MFULowerChk2 确认 Side2 MFU 下降端 2
5 X00B M1LS-14 Side2TapeBoxChk 确认 Side2 废料带箱
6 X01F M1LS-15 Side2PartSupCovChk 确认 Side2 元件供应单元盖板
7 X01F(OP
)
M1LS-16 Side2PartSupCovChk 确认 Side2 元件供应单元盖板
8 RX00E 31LS-28 Side2_XY_AxisInter2 Side2 XY 轴连锁 2
9 X009 M1LS-12 Side2SftyCovChk 确认 Side2 安全盖板
10 RX01C 31LS-29 Side2_XY_AxisInter3 Side2 XY 轴连锁 3
11 RX026 31LS-11 Side2TpCutAdvChk 确认 Side2 废料带切刀前进端
12 RX027 31LS-12 Side2TpCutRetChk 确认 Side2 废料带切刀后退端
6
1,2
5
11
3,4
12
8
9
10
7
08MEC-0035J
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
7. 传感器位置 MEC-XPF-2.1S
104 XPF 机械手册

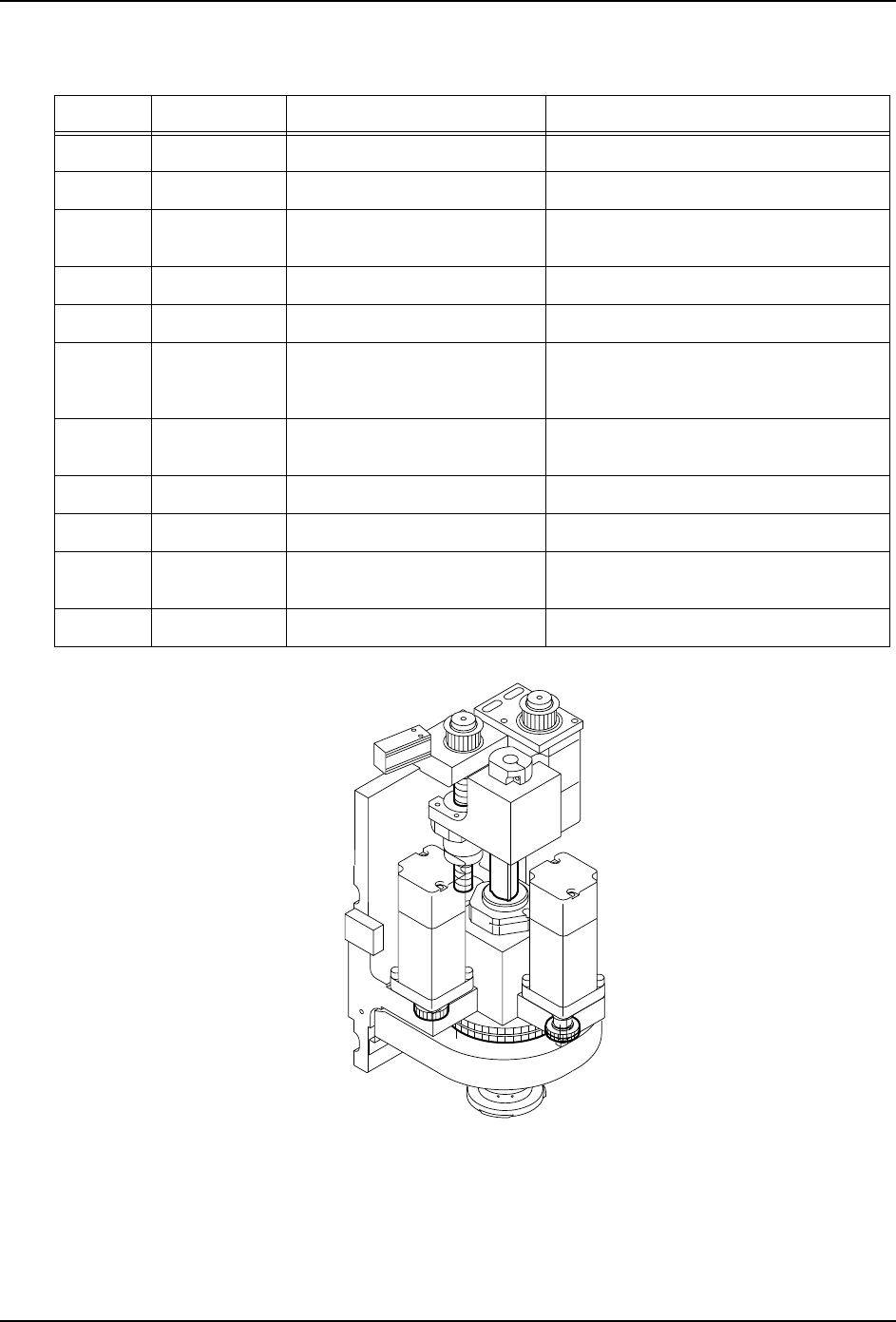

7.3 工作头周围部分
I/O 号码 电路图号码 画面记载 内容
11SOL-3 VACUUM OFF 真空 OFF
11SOL-5 NOZZLE/REVOLVER RELEASE 吸嘴 / 旋转头解除
11SOL-6 PARTS PICK UP
VACUUM BREAK
真空破坏
11SOL-7 AIR BLOW 空气吹气
11SOL-8 PARTSPICK UP DES 吸取元件真空破坏
11SOL-11 Z AXIS FALL
PREVENTATION
BACKWARD
防止 Z 轴落下后退
11PS-1 NOZZLE HOLDING
VACUUM PRESSURE CHECK
确认吸嘴保持真空压力
11PS-2 PARTS VACUUM OFF CHECK 确认元件真空 OFF
11FAN3 Z AXIS MOTOR COOLING FAN Z 轴马达冷却风机
11LS-0 Z AXIS FALL PREVENTATION
CHECK
防止 Z 轴落下前进确认
F MARK LAMP MARK CAMERA 定位相机
08MEC-0079J
