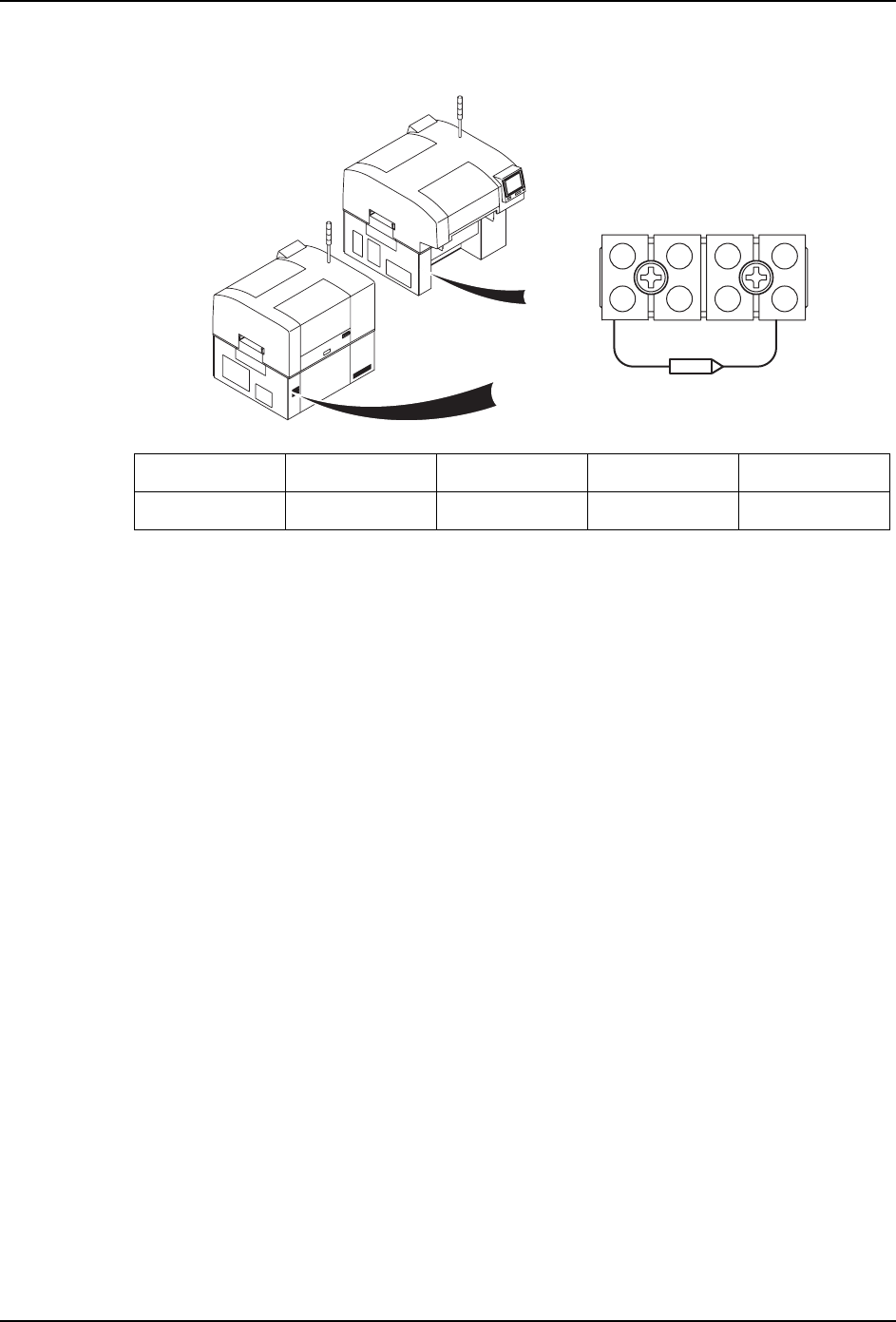

真空泵温度保险丝的更换方法朄
真空泵温度保险丝在机器的侧面 2 侧左下的盖板内。
真空泵不动作的时候，请更换保险丝。
1. 请拆除连接到侧面 2 侧的 MFU-30、BTU-A、MTU-A。
2. 请切断机器的电源及接触断路器。
3. 请拆除侧面 2 侧左下的盖板。
4. 请更换连接在接线柱 TB20 上的温度保险丝。
5. 请返还盖板。
6. 请连接元件供应机器。
记号 型号 编码号码 熔断确认 LED 备注
M1F10 MTG4A50072C H2002Y 没有
0)
L
ᴎ఼ৢջ㧔6LGH㧕
;3)
;3)6
0(&6
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
4. 维修保养 MEC-XPF-2.1S
80 XPF 机械手册
再生电阻热保险丝的更换方法
1. 请拆除连接到侧面 2 侧的 MFU-30、BTU-A、MTU-A。
2. 请切断电源接触断路器。
3. 请拆除再生电阻盖板。
4. 请更换连接在接线柱 TB31 上的温度保险丝。
5. 请返还再生电阻盖板。
记号 型号 编码号码 熔断确认 LED 备注
M1F11 MTG4A50072C H2002Y 没有
⏽ᑺֱ䰽ϱ㧔 0) 㧕
7%
L
ᴎ఼ৢջ㧔6LGH㧕
;3)
;3)6
0(&6
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
MEC-XPF-2.1S 5. 胶着剂涂敷装置 ( 选项 )
XPF 机械手册 81
5. 胶着剂涂敷装置 ( 选项 )

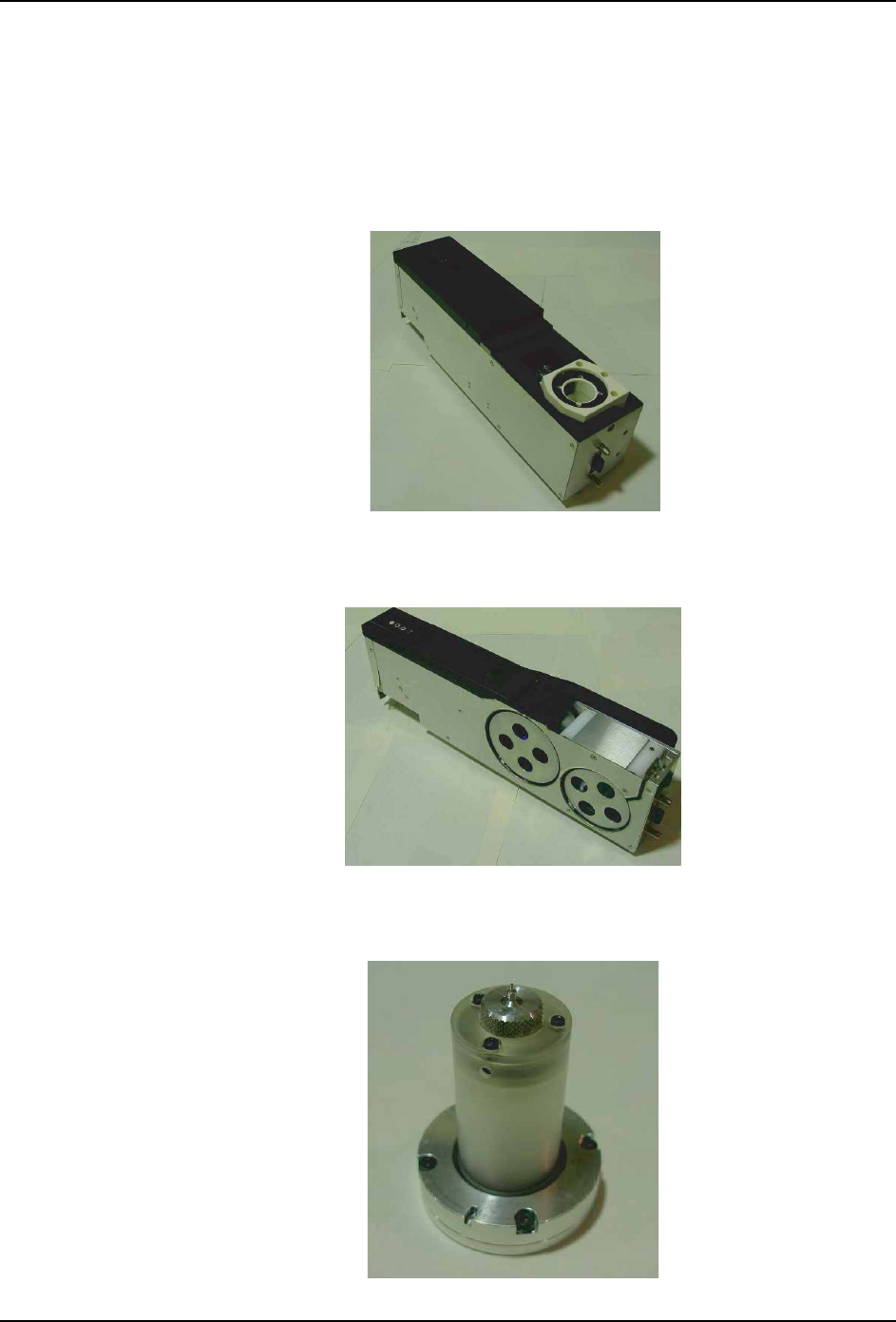

5.1 胶着剂涂敷装置的构成部分
胶着剂平台
进行胶着剂的温度调节以及剩余量的检测。
胶着剂检查单元
进行胶着剂的打底或者胶着剂的检查。
胶着剂自动工作头
安装放入胶着剂的注油筒，用吸嘴进行涂敷。
