Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD MEC-XPF-2.1S 5. 胶着剂涂敷装置 ( 选项 ) XPF 机械手册 85 5.2.2 取下胶着剂检查单元的卷纸 a. 请放松与轴相反侧的安装螺栓，取 下 2 处螺丝。 b. 如果残留旧的卷纸，请切断卷纸。 c. 请拉出前方的轴。 d. 请拆除硅芯。 e. 请与卷上的卷纸一起拉出后方的齿轮。 f. 请从后方轴拆…
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
5. 胶着剂涂敷装置 ( 选项 ) MEC-XPF-2.1S
84 XPF 机械手册
i. 请在卷芯上安装硅芯。
j. 如下述插图一样通过卷纸。
k. 请将后方轴返回原处。
l. 请固定后方轴。
m. 请紧固在与轴相反侧的螺钉和安装螺栓。
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
MEC-XPF-2.1S 5. 胶着剂涂敷装置 ( 选项 )
XPF 机械手册 85
5.2.2 取下胶着剂检查单元的卷纸
a. 请放松与轴相反侧的安装螺栓，取下 2 处螺丝。
b. 如果残留旧的卷纸，请切断卷纸。
c. 请拉出前方的轴。
d. 请拆除硅芯。
e. 请与卷上的卷纸一起拉出后方的齿轮。
f. 请从后方轴拆除使用完毕卷纸。
备注 )请当心不要搞错卷芯和硅芯而将硅芯废弃。
g. 请用 5.2.1 方法设定新的卷纸。
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
5. 胶着剂涂敷装置 ( 选项 ) MEC-XPF-2.1S
86 XPF 机械手册

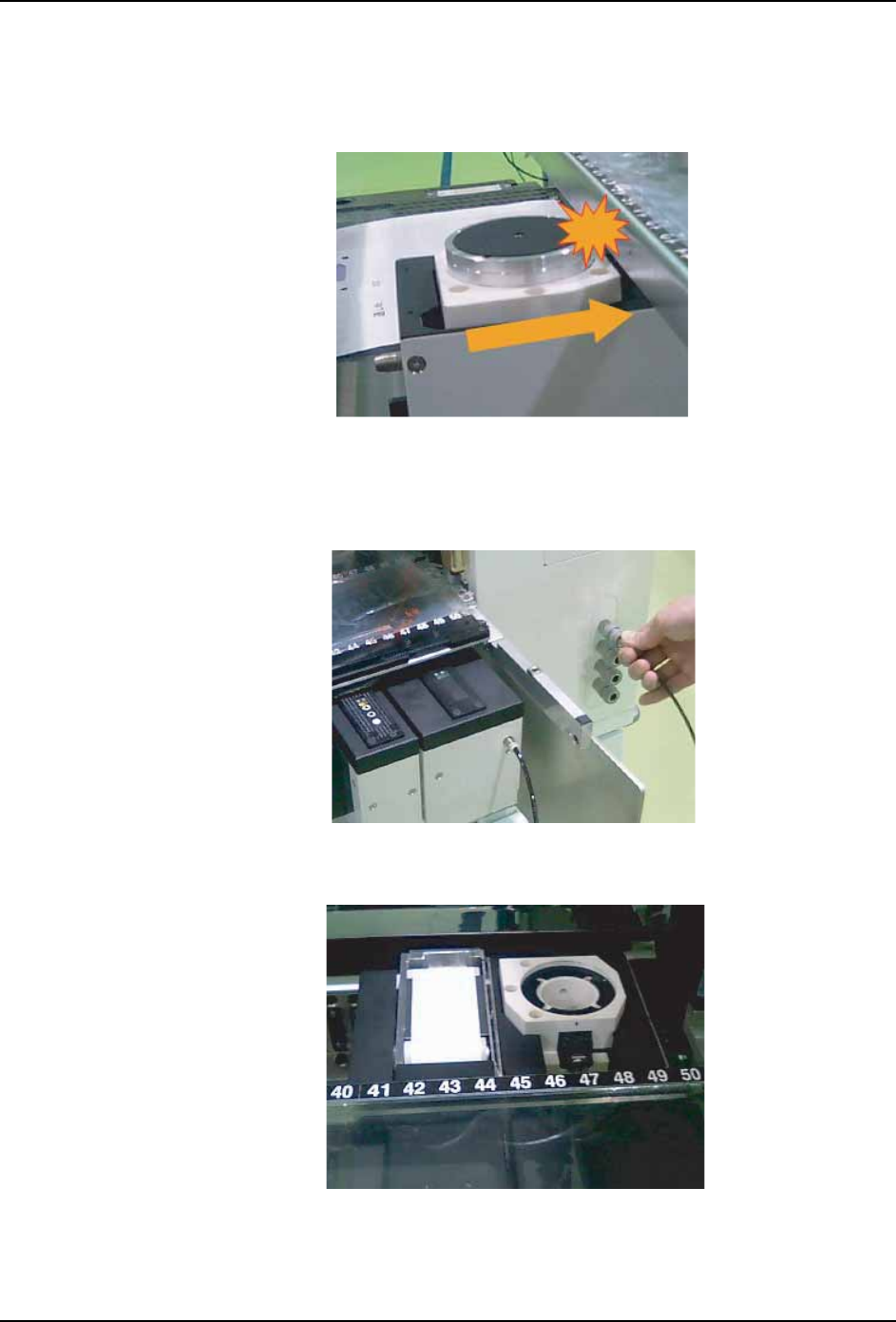

5.2.3 将胶着剂平台、胶着剂检查单元安装在侧面 1 上
a. 请从胶着剂平台胶着剂拆除自动更换头。
备注 )装载了胶着剂自动更换头后与盖板干涉。
b. 胶着剂平台最大能装载到 4 台。请一定靠紧右面装载。( 装载料站 :48、42、36、30)
c. 一边拉胶着剂平台底部有的杆一边请插入尖端的连接器。
d. 请将空气软管连接到在料站右侧的 4 处的某一个空气管连接器上。
e. 请在胶着剂平台 (1 台～ 4 台 ) 的左料站上装载胶着剂检查单元。一边拉底部有的杆，
一边请插入前端的连接器。
