SIPLACE Instrukcja obsługi oprogramowania SR 604.xx 7 SIPLACE Vision - Funkcjonalności
Wydanie 06/2007 PL 7.1 Kreator punktu odniesienia
83
7 SIPLACE Vision - Funkcjonalności
7.1 Kreator punktu odniesienia
Kreator punktu odniesienia jest wbudowany do systemu SIPLACE Vision i umożliwia proste
sporządzanie opisów dla geometrii punktów odniesienia. Nie jest przy tym potrzebne ręczne
wprowadzanie danych dla struktury punktu odniesienia, ponieważ może ona być rozpoznawana
automatycznie przez kamerę. 7
Uruchom kreatora punktu odniesienia: 7

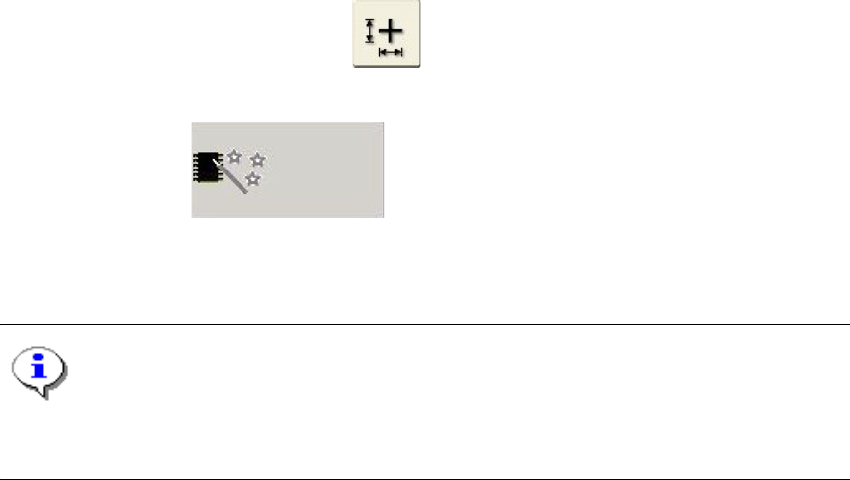

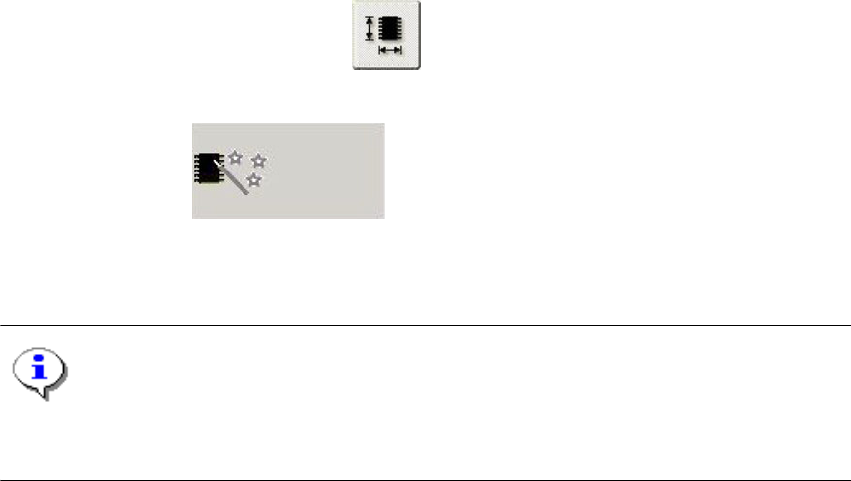

Æ Kliknij w SIPLACE Vision na symbol , aby otworzyć ekran "Geometria obiektu pomi-
aru".
Æ Kliknij na przycisk "Kreator punktu odniesienia". Kreator punktu odnie-
sienia zostaje uruchomiony.
7
WSKAZÓWKA
Dokładniejszy opis funkcji i czynności przy pracy z kreatorem punktu odniesienia znajdziesz w
pomocy online dla SIPLACE Vision. 7
7.1.1 Ograniczenia
– Dla kreatora punktu odniesienia jest niezbędna licencja.. Uaktywnienie kreatora wymaga
wprowadzenia w SIPLACE Pro odpowiedniego klucza licencyjnego.
7 SIPLACE Vision - Funkcjonalności SIPLACE Instrukcja obsługi oprogramowania SR 604.xx
7.2 Kreator formy obudowy Wydanie 06/2007 PL
84
7.2 Kreator formy obudowy
Kreator formy obudowy jest wbudowany do systemu SIPLACE Vision i umożliwia proste
sporządzanie opisów komponentów, dla których jest potrzebne ustalanie danych geometrycz-
nych. Nie jest przy tym potrzebne ręczne wprowadzanie danych dla pojedynczych charakterystyk
(nóżek, kulek, grup nóżek, grup kulek), ponieważ mogą one być ustalane automatycznie przez
kamerę. 7
Werjse od 603.01 i wyżej zawierają kreator formy obudowy rozszerzony o typy charakterystyk
"Róg" i "Otwór". Typy charakterystyk "Róg", "Otwór" używane są przede wszystkim przy pomi-
arach komponentów typuShield. Przed rozpoznaniem charakterystyk zostaje wybrana forma obu-
dowy "Nonstandard" z odpowiednim typem charakterystyki "Róg" lub "Otwór". 7
Uruchom kreatora formy obudowy: 7
Æ Kliknij w SIPLACE Vision na symbol , aby otworzyć ekran "Geometria obiektu pomi-
aru".
Æ Kliknij na przycisk "Kreator formy obudowy". Kreator formy obudowy
jest uruchamiany.
7
WSKAZÓWKA
Dokładniejszy opis funkcji i czynności przy pracy z kreaotorem formy obudowy znajdziesz w
pomocy online dla SIPLACE Vision. 7
7.2.1 Ograniczenia
– Dla kreatora formy obudowy jest niezbędna licencja. Uaktywnienie kreatora wymaga wpro-
wadzenia w SIPLACE Pro odpowiedniego klucza licencyjnego.
