3 Graficzny interfejs użytkownika SIPLACE Instrukcja obsługi oprogramowania SR 604.xx
3.2 Komponenty interfejsu użytkownika Wydanie 06/2007 PL
24
3.2.1.3 Znaczenie ikon dla określonych konfiguracji i stanów
Dla niektórych konfiguracji maszyny ikony w ekranie głównym są używane do wskazywania
żnych stanów. 3
3
Opcje maszyny zostały zmienione. 3
3
Opcje oprogramowania zostały zmienione. 3
3
Dopełnianie komponentów według kodu paskowego 3
Co najmniej jeden tor jest kontrolowany przez kontrolę kodu paskowego. 3
3
Tryb kodu paskowego płytki jest aktywny. 3
3
Połączenie z systemem programowania 3
Stacja jest połączona z systemem programowania SIPLACE Pro. 3
Połączenie z systemem programowania zostało przerwane. Odbieranie danych jest niemożliwe.3
Stacja pracuje w trybie "Praca samodzielna". 3
3
Zewnętrzna kontrola uzbrojenia 3
Używana jest zewnętrzna kontrola uzbrojenia. 3
3
Używana zewnętrzna kontrola uzbrojenia pracuje błędnie (ewent. brak połączenia pomiędzy kom-
puterem stacji roboczej i centralną jednostką ustawienia (Setup Center)). 3
3
Tryb bezpieczeństwa SIPLACE Pro 3
Tryb bezpieczeństwa SIPLACE Pro został uaktywniony. Zmiany danych obudowy mogą być
dokonywane jedynie w systemie programowania SIPLACE Pro.
3
Jeśli operator został zalogowany w systemie programowania, jego nazwa użytkownika jest
wyświetlana w wierszu informacji. 3
3
SIPLACE Instrukcja obsługi oprogramowania SR 604.xx 3 Graficzny interfejs użytkownika
Wydanie 06/2007 PL 3.2 Komponenty interfejsu użytkownika
25

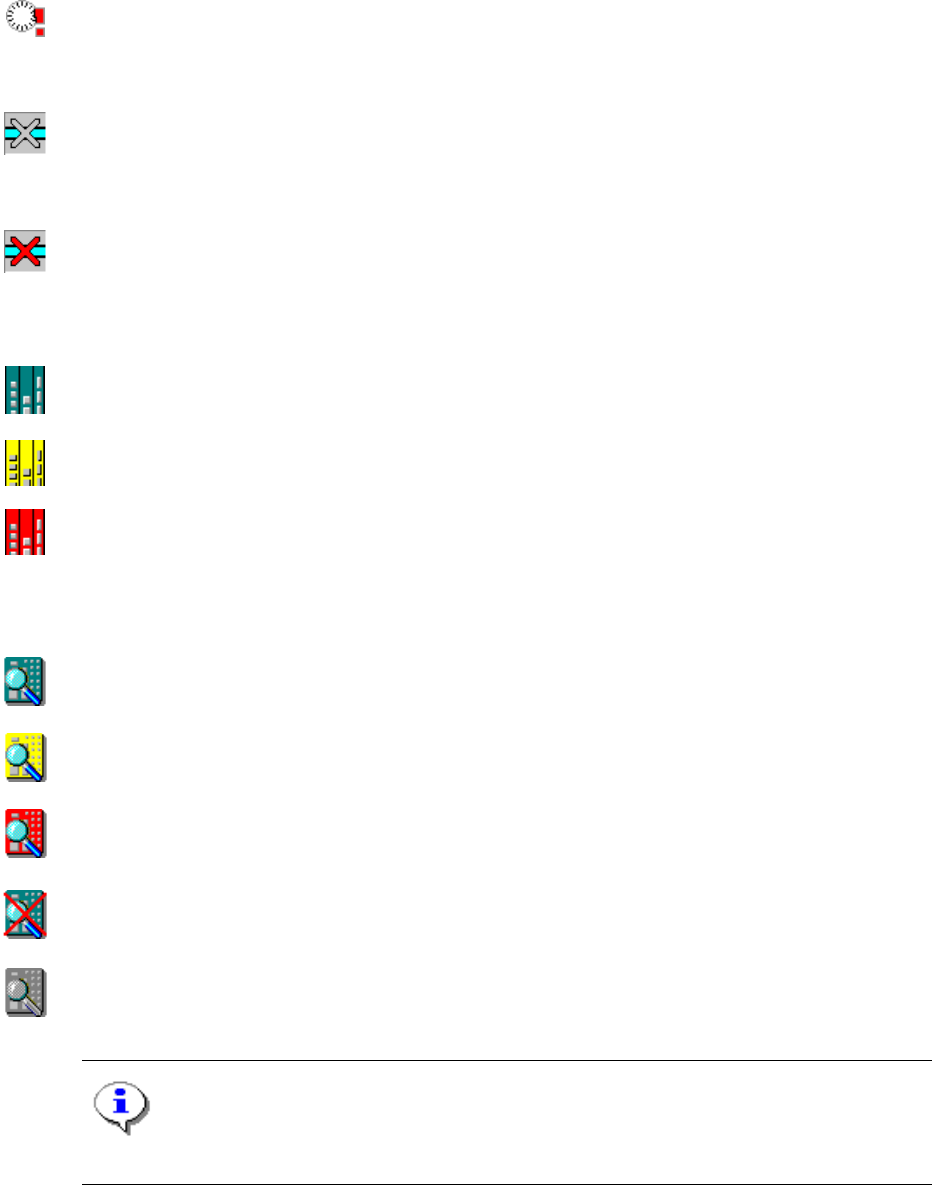

Wyłączone (pominięte) segmenty na głowicy C&P20 3
Na jednej z głowic C&P20 wyłączony jest co najmnierj jeden segment z funkcją "Pominąć
segment". 3
3
Automatzcyne Wyłączanie powietrza sprężonego jest włączone. 3
Jeśli maszyna znajduje się w stanie oczekiwania, powietrze sprężone zostaje automatycznie
wyłączone po upływie ustawionego czasu. 3
Powietrze sprężone zostało wyłączone automatycznie. 3
3
Wskazanie stanu Kontrola poziomu zapasow 3
Co najmniej jeden tor jest kontrolowany przez kontrolę poziomu zapasów. W tym momencie nie
ma żadnych zakłóceń. 3
Dla co najmniej jednego toru kontrolowanego przez kontrolę poziomu zapasów zostaje wyświet-
lone ostrzeżenie (błąd toru). 3
Dla co najmniej jednego toru kontrolowanego przez kontrolę poziomu zapasów zostaje wyświet-
lony komunikat o błędzie i tor zostaje dezaktywowany. 3
3
Wskazanie stanu Identyfikalność (Opcja) 3
Opcja Identyfikowalność jest zainstalowana, zalogowana i wykonywana nienagannie. Dane są
zapisywane. 3
Opcja Identyfikowalność jest zainstalowana i zalogowana. Połą
czenie z komputerem docelowym
zostało przerwane. Dane są zapisywane w komputerze stacji roboczej. 3
Opcja Identyfikowalność jest zainstalowana. Występował błąd, np. pamięć jest pełna. 3
3
Opcja Identyfikowalność jest zainstalowana, ale wyłączona przez operatora. 3
3
Opcja Identyfikowalność jest zainstalowana, ale wyłączona przez operatora. Po powtórnym roz-
ruchu maszyny identyfikalność nie jest jeszcze aktywna w tym stanie. 3
WSKAZÓWKA
Dokładny opis opcji "Identyfikalność" znajdziesz w "Podręczniku Traceability" i w pomocy online.3
3 Graficzny interfejs użytkownika SIPLACE Instrukcja obsługi oprogramowania SR 604.xx
3.2 Komponenty interfejsu użytkownika Wydanie 06/2007 PL
26
3
Tryb "Recovery Placement" (kontynuowanie montażu) jest aktywny. 3
Jeśli po zaniku prądu lub wyłączeniu maszyny częściowo zmontowane płytki drukowane znajdują
się jeszcze na transporterze płytek, po ponownym włączeniu maszyny zostaje wyświetlone
zapytanie, czy należy kontynuować montaż tych płytek. W przypadku potwierdzenia "Tak" zostaje
uaktywniony tryb "Recovery Placement". Ikony płytek dla pozostałych na transporterze płytek
drukowanych zostają w tym przypadku zaznaczone znakiem zapytania (patrz stronę 28). 3
Symbole dla "Recovery Placement" wyświetlane są tylko jeśli został uaktywniony tryb "Recovery
Placement" w SITEST (menu "Settings" --> "Recovery Placement...") 3
Przy pracy w trybie "Recovery Placement" dane są protokolowane i zapisywane w ustalonym w
SITEST miejscu w pamięci. 3
Nie można zapisać danych dla trybu Recovery Placement (ewent. brak połączenia z serwerem
lub inne problemy z zapisem). 3
WSKAZÓWKA
Dokładniejszy opis dla trybu "Recovery Placement" znajdziesz w pomocy online dla interfejsu
użytkownika komp. stacji rob. oraz w pomocy online dla programu testowego SITEST. 3
3
Za szeroki transporter 3
Transporter SIPLACE D4 został w celu montażu za szerokich płytek drukowanych ustawiony w
SITEST na "Extra-wide D-Series". Takie ustawienie może spowodować redukcję wydajności
montażu. 3
