C85 系列 28 C85 C85W C85 C85K C85K C85R C75 C75W C75 C75K C75K C75R 标准型 单作用 , 弹簧压回 / 伸出 单作用 , 弹簧压回 / 伸出 单作用 , 弹簧压回 / 伸出 单作用 , 弹簧压回 / 伸出 单杆双作用 单杆双作用 单杆双作用 单杆双作用 单杆双作用 单杆双作用 双杆双作用 双杆双作用 标准型 杆不回转型 杆不回转型 直接安装型 直接安装型 磁性开关 订制规格 …
C85
系列
27
2 x øAB
(XV)
TT
(XZ + 行程)
TT
UW
TZ
TM
TD
(XC +行程)
øCD
LG
TR
AO
NH
AE
AU
LT

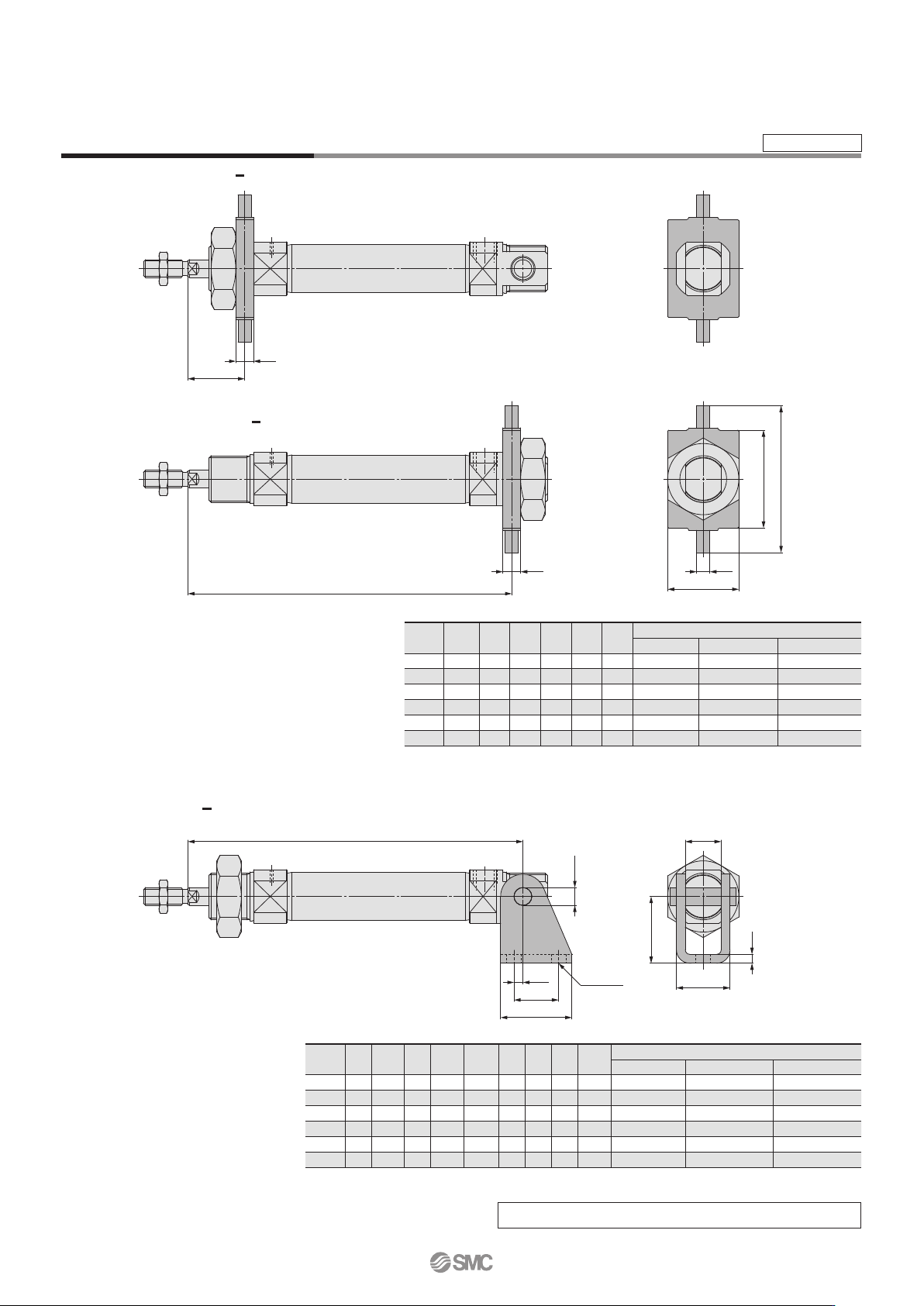

外形尺寸图
:
单作用，弹簧压回
[mm]
缸径
TD
e8
TM TT TZ UW (XV)
(XZ)
1
～
50 51
～
100 101
～
150
8
4 26 6 38 20 13 65 (71)
— —
10
4 26 6 38 20 13 65 (69)
— —
12
6 38 8 58 25 18 76 (79.5)
— —
16
6 38 8 58 25 18 82 (85.5) 97.5 (101) 113 (116.5)
20
6 46 8 66 32 20 90 140 165
25
6 46 8 66 32 24 97 145.5 170.5
( ):
内置磁环型的场合。
杆侧耳轴型
: C
□
85N
□ □
SU
无杆侧耳轴型
: C
□
85N
□ □
SU
耳环型
: C
□
85N
□ □
SN
[mm]
缸径
AB AE AO AU CD
H9
LG LT NH TR
(XC)
1
～
50 51
～
100 101
～
150
8
4.5 8.1 1.5 13.1 4 20 2.5 24 12.5 64 (70)
— —
10
4.5 8.1 1.5 13.1 4 20 2.5 24 12.5 64 (68)
— —
12
5.5 12.1 2 18.5 6 25 3.2 27 15 75 (78.5)
— —
16
5.5 12.1 2 18.5 6 25 3.2 27 15 82 (85.5) 97.5 (101) 113 (116.5)
20
6.6 16.1 4 24.1 8 32 4 30 20 95 145 170
25
6.6 16.1 4 24.1 8 32 4 30 20 104 152.5 177.5
( ):
内置磁环型的场合。
附件（杆端接头、双肘节接头、浮动接头）详见
P.12
标准型单杆。
（带安装件）
（带安装件时）
（带安装件时）
（带安装件时）
安装件同包出厂。
C85
系列
28
C85C85WC85C85KC85KC85RC75C75WC75C75KC75KC75R
标准型
单作用, 弹簧压回/伸出单作用, 弹簧压回/伸出 单作用, 弹簧压回/伸出 单作用, 弹簧压回/伸出
单杆双作用单杆双作用 单杆双作用 单杆双作用单杆双作用 单杆双作用 双杆双作用双杆双作用
标准型 杆不回转型杆不回转型 直接安装型直接安装型
磁性开关订制规格
气缸
:
标准型
单作用，弹簧压回
/
伸出
符合
ISO
规格
EW d13
øC
øND h8
øCD H9
øND h8
øND h8
轨道安装 (A) 钢带安装 (B)无磁环
轨道安装(A) 钢带安装(B)无磁环
øND h8
KK
对边 SW
øC
(XC + 2 x 行程)
(WH + 行程)
G
BE
EE
夹持面间距 K
对边
KV
AM F
KW
ZZ + 2 x 行程
Z + 2 x 行程
S + 行程
H + 行程
U
RR
F
8
(HR)
NA
NA
8
(HR)
NA
NA
KK
对边 SW
BE
对边 KV
(WH + 行程)
G
EE
夹持面间距 K
ZZ + 2 x
行程
FS + 行程H + 行程
F
KW
AM
BE
( ):
内置磁环型的场合。

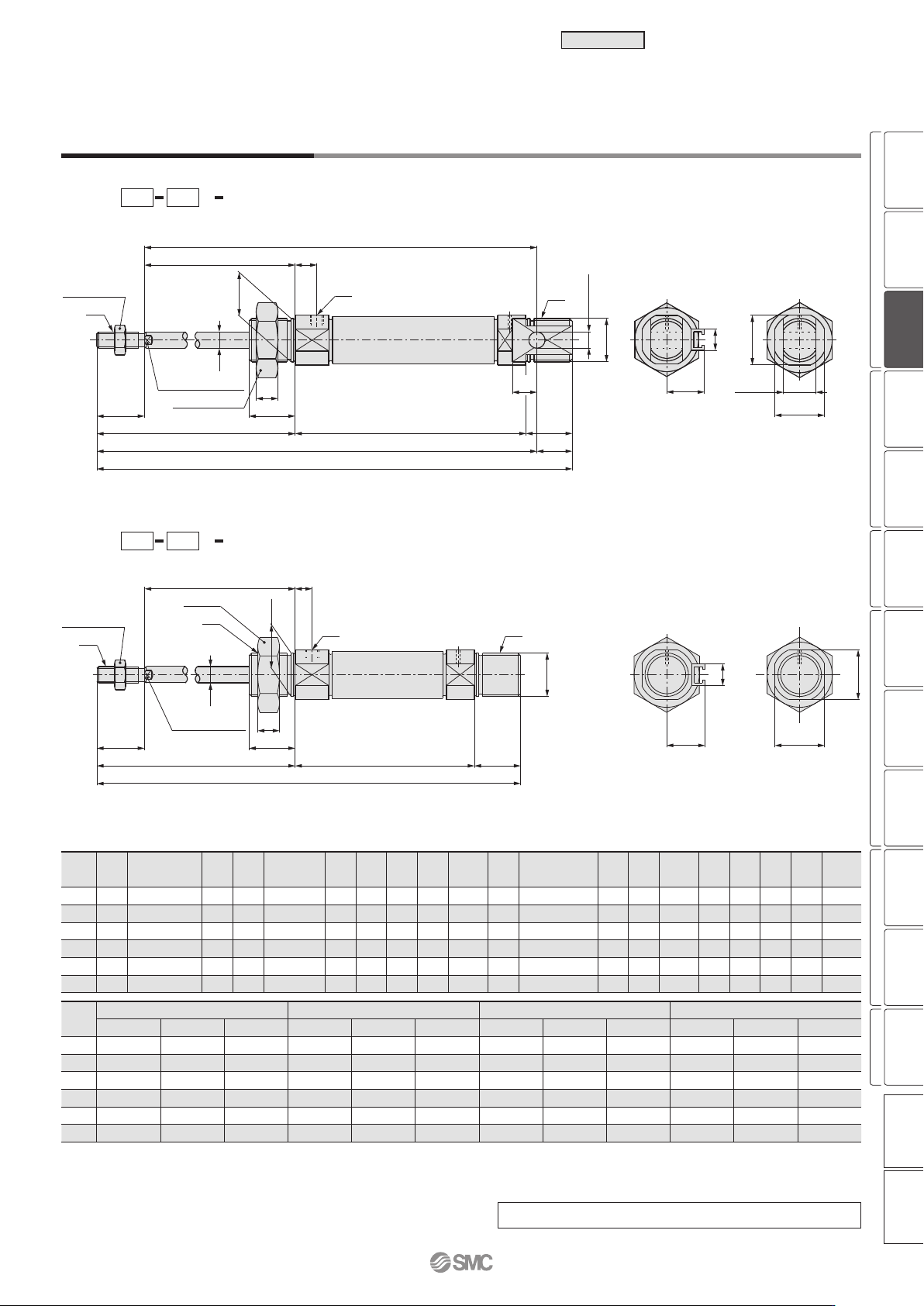

[mm]
尺寸表
外形尺寸图
:
单作用，弹簧伸出
缸径
AM BE C CD EE EW F G H (HR) K KK KV KW NA ND RR SW U (WH)
8
12 M12 x 1.25 4 4 M5 x 0.8 8 12 7 28 13.4
—
M4 x 0.7 19 6 15 12 10 7 6 16
10
12 M12 x 1.25 4 4 M5 x 0.8 8 12 7 28 14.2
—
M4 x 0.7 19 6 15 12 10 7 6 16
12
16 M16 x 1.5 6 6 M5 x 0.8 12 17 8 38 14.2 5 M6 x 1 24 8 18.3 16 14 10 9 22
16
16 M16 x 1.5 6 6 M5 x 0.8 12 17 8 38 14.2 5 M6 x 1 24 8 18.3 16 13 10 9 22
20
20 M22 x 1.5 8 8 G1/8 16 20 8 44 17 6 M8 x 1.25 32 11 24 22 11 13 12 24
25
22 M22 x 1.5 10 8 G1/8 16 22 8 50 20 8 M10 x 1.25 32 11 30 22 11 17 12 28
缸径
S (XC) Z ZZ
1
～
50 51
～
100 101
～
150 1
～
50 51
～
100 101
～
150 1
～
50 51
～
100 101
～
150 1
～
50 51
～
100 101
～
150
8
64.5 (70.5)
— —
82.5 (88.5)
— —
94.5 (100.5)
— —
104.5 (110.5)
— —
10
64.5 (68.5)
— —
82.5 (86.5)
— —
94.5 (98.5)
— —
104.5 (108.5)
— —
12
70 (73.5)
— —
95 (98.5)
— —
111 (114.5)
— —
125 (128.5)
— —
16
75 (78.5) 101 (104.5) 127 (130.5) 101 (104.5) 127 (130.5) 153 (156.5) 117 (120.5) 143 (146.5) 169 (172.5) 130 (133.5) 156 (159.5) 182 (185.5)
20
87 112 137 120 145 170 140 165 190 151 176 201
25
88.5 113.5 138.5 127.5 152.5 177.5 149.5 174.5 199.5 160.5 185.5 210.5
基本型（耳环一体型）
C
□
85N
两侧平端型
附件（杆端接头、双肘节接头、浮动接头）详见
P.12
标准型单杆。
□
缸径 行程
T
C
□
85E
□
缸径 行程
T
C85
系列
29
夹持面间距 K
AM F
对边 KV
øC
G
EE
KW
BE
对边 SW
(HR)
NA
NA
KK
H + 行程
Z + 2 x
行程
S +行程
(WH +行程)
øND h8
8
轨道安装 (A) 钢带安装 (B)无磁环
( ):
内置磁环型的场合。
[mm]

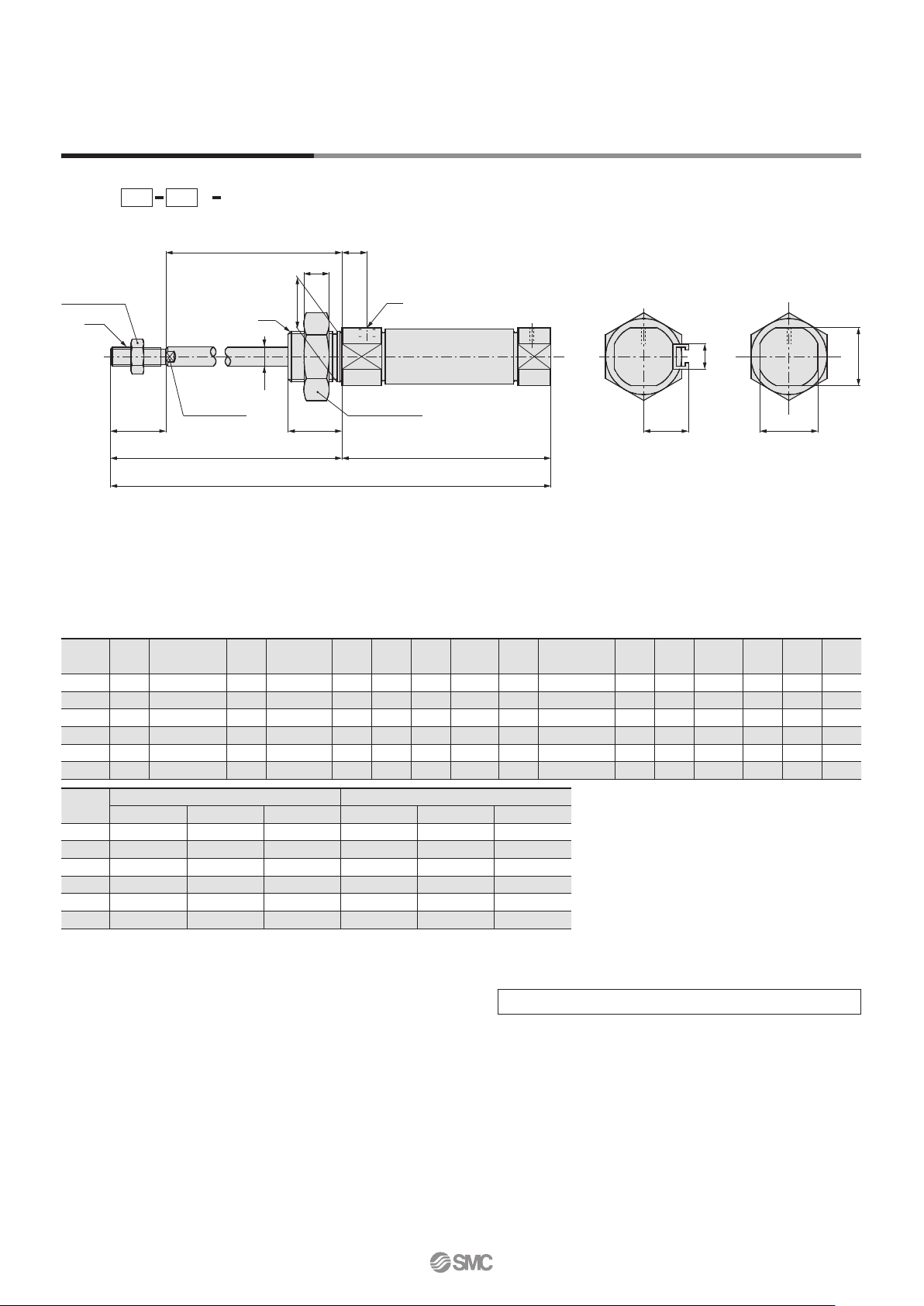

尺寸表
平端基本型
C
□
85F
外形尺寸图
:
单作用，弹簧伸出
缸径
AM BE C EE F G H (HR) K KK KV KW NA ND SW (WH)
8
12 M12 x 1.25 4 M5 x 0.8 12 7 28 13.4
—
M4 x 0.7 19 6 15 12 7 16
10
12 M12 x 1.25 4 M5 x 0.8 12 7 28 14.2
—
M4 x 0.7 19 6 15 12 7 16
12
16 M16 x 1.5 6 M5 x 0.8 17 8 38 14.2 5 M6 x 1 24 8 18.3 16 10 22
16
16 M16 x 1.5 6 M5 x 0.8 17 8 38 14.2 5 M6 x 1 24 8 18.3 16 10 22
20
20 M22 x 1.5 8 G1/8 20 8 44 17 6 M8 x 1.25 32 11 24 22 13 24
25
20 M22 x 1.5 10 G1/8 22 8 50 20 8 M10 x 1.25 32 11 30 22 17 28
缸径
S Z
1
～
50 51
～
100 101
～
150 1
～
50 51
～
100 101
～
150
8
64.5 (70.5)
— —
92.5 (98.5)
— —
10
64.5 (68.5)
— —
92.5 (96.5)
— —
12
70 (73.5)
— —
108 (111.5)
— —
16
69 (72.5) 95 (98.5) 121 (124.5) 107 (110.5) 133 (136.5) 159 (162.5)
20
87 112 137 131 156 181
25
88.5 113.5 138.5 138.5 163.5 188.5
附件（杆端接头、双肘节接头、浮动接头）详见
P.12
标准型单杆。
□
T
缸径 行程
