ＯＮ ＯＦＦ ＢＡＬＬ ＶＡＬＶＥ 2 1 3 4 55 56 57 58 59 60 61 62 63 41 42 43 48 49 50 51 25 26 27 28 29 36 44 45 15 16 17 46 47 47 80 70 71 72 73 74 75 76 77 78 79 81 81 82 83 83 84 10 11 12 13 14 18 30 31 32 33 34 35 40 0,,,F࣮࣋ࢫ…
2M IIIc-BASE 8/
2M IIIc-ベース 8/
2UGZBA000112
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 H54269 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010(3ｶｼﾛ) FE
2 W1106E 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
3 W1108E 4 WASHER, FLAT ワッシャ 平 4W-5(3ｶ ｼﾛ) FE
4 K5172L 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
5 H5426H 4 BOLT, HEX SOCKET ボルト 六角穴 M04X006(3ｶ ｼﾛ) FE
6 W1106D 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
7 H5426L 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
8 W1106D 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
9 W1108S 1 WASHER, FLAT ワッシャ 平 4M
/
MX0.8X9(1W-4)(3ｶｼﾛ) FE
15 H67890 2 BOLT,HEX SOCKET WASHER ASSY ボルト 六角穴座金付 M05X010 CAPｾﾑｽ P=3(3ｶ ｼﾛ) FE
18 H69713 4 BOLT,HEX SOCKET WASHER ASSY ボルト 六角穴座金付 M05X020 CAPｾﾑｽ P=3(3ｶ ｼﾛ) FE
22 H67890 2 BOLT,HEX SOCKET WASHER ASSY ボルト 六角穴座金付 M05X010 CAPｾﾑｽ P=3(3ｶ ｼﾛ) FE
25 2MGTBB003202 1 COVER カバー FE
27 H5426K 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008(3ｶ ｼﾛ) FE
28 H5426H 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006(3ｶ ｼﾛ) FE
29 W1106D 6 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
30 PB06EE0 1 BKT ＢＫＴ FE
31 H54298 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008(3ｶ ｼﾛ) FE
32 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
35 2MGZBB004100 1 BKT ＢＫＴ FE
36 H54298 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008(3ｶ ｼﾛ) FE
37 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
41 XK05070 1 BOARD, PRINTED CIRCUIT 基板
プ
リント OT
42 S3243G 3 SPACER スペーサ ASB-315E PL
43 K51981 6 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
44 XK05081 1 BOARD, PRINTED CIRCUIT 基板
プ
リント OT
45 S3244T 4 SPACER スペーサ BSB-308E CO
46 K51981 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
47 2MGZBB004200 1 COVER カバー FE
48 K5172M 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
49 S2025A 1 SHEET シート CTAM1 PL
50 K5172L 1 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
51 K5198E 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M06X012 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ) FE
52 K51983 17 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
55 PB06DT0 1 BKT ＢＫＴ FE
56 H5426H 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006(3ｶ ｼﾛ) FE
57 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
60 2MGTBB016100 1 BKT ＢＫＴ FE
61 H54298 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008(3ｶ ｼﾛ) FE
62 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
65 PX02342 2 NAMEPLATE, SOL
銘
板 ＳＯＬ OT
66 PX02352 2 NAMEPLATE, SOL
銘
板 ＳＯＬ OT
269
PTS-NXT3c-01JE
ＯＮ
ＯＦＦ
ＢＡＬＬ ＶＡＬＶＥ
2
1
3
4
55
56
57
58
59
60
61
62
63
41
42
43
48
49
50
51
25
26
27
28
29
36
44
45
15
16
17
46
47
47
80
70
71
72
73
74
75
76
77
78
79
81
81
82
83
83
84
10
11
12
13
14
18
30
31
32
33
34
35
40
0,,,F࣮࣋ࢫ
0,,,F%$6(
2UGZBA000112
270
PTS-NXT3c-01JE

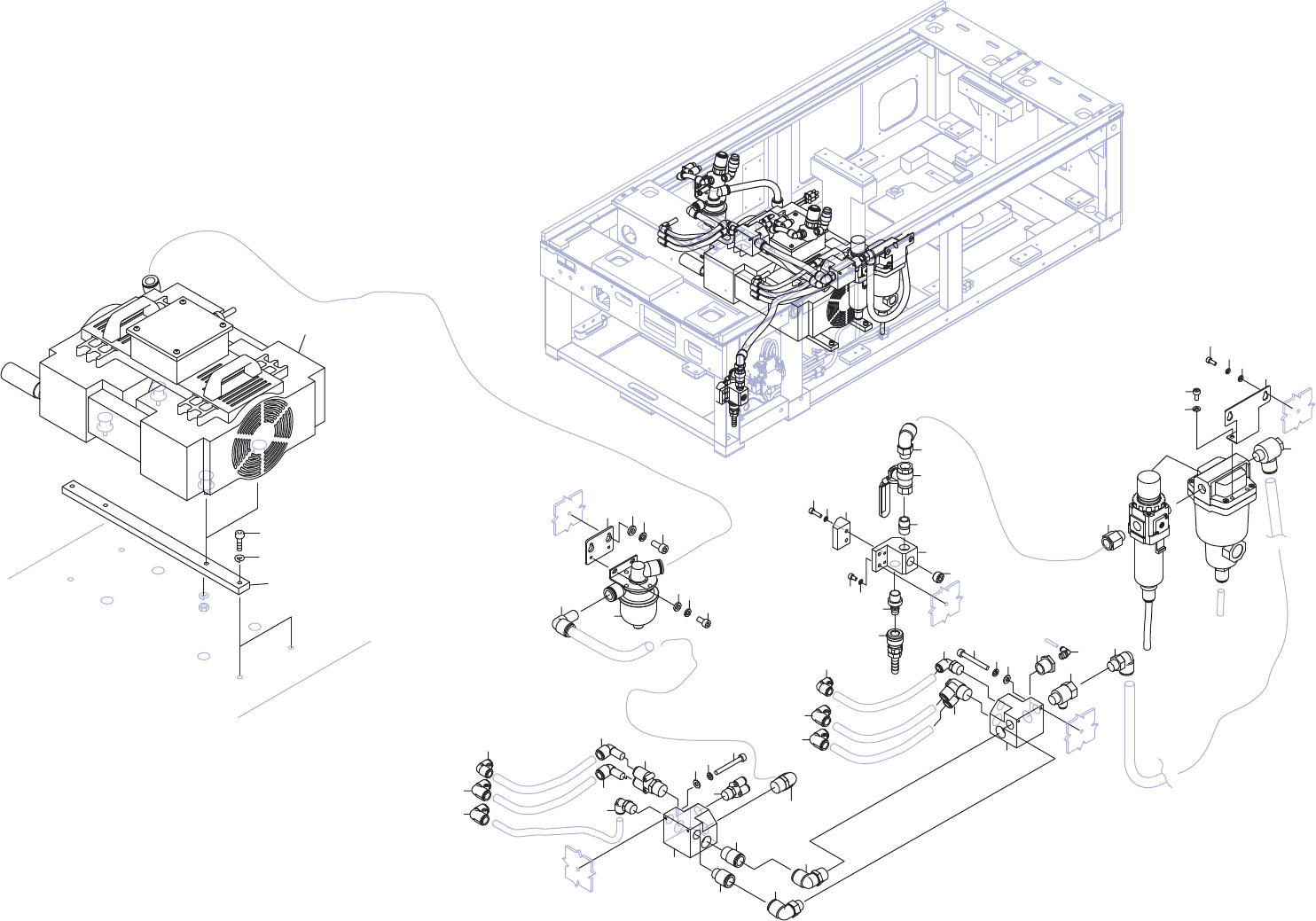

2M IIIc-BASE 9/
2M IIIc-ベース 9/
2UGZBA000112
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 2MGKBA005601 1 PUMP, VACUUM ポン
プ
バキューム OT
2 2MGTBB008200 2 PLATE
プ
レート FE
3 H54272 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020(3ｶｼﾛ) FE
4 W1106F 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
10 PB088C0 1 BKT ＢＫＴ FE
11 H5427B 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012(3ｶｼﾛ) FE
12 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
13 W1108E 2 WASHER, FLAT ワッシャ 平 4W-5(3ｶ ｼﾛ) FE
14 H3022Z 1 FILTER フィルタ VFR20-16-16 OT
15 H54269 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010(3ｶｼﾛ) FE
16 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
17 W1108E 2 WASHER, FLAT ワッシャ 平 4W-5(3ｶ ｼﾛ) FE
18 A61139 1 ELBOW エルボ KQ2L16-99A OT
25 PM0F3F3 1 MANIFOLD, AIR マニホールド エアー OT
26 H54298 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008(3ｶ ｼﾛ) FE
27 W1012A 2 WASHER, CONICAL ワッシャ 皿 M-5-L FE
28 K61738 1 COUPLER カ
プ
ラ KK130P-03MS OT
29 S61265 1 SOCKET ソケット KK130S-11B OT
30 H1282A 1 PIPE, DOUBLE ENDED パイ
プ
両口 3
/
8X 25 FE
31 XB02501 1 VALVE, BALL バル
ブ
ボール OT
32 Y60248 1 UNION, ELBOW ユニオン エルボ KQ2L16-03AS OT
33 PJ26330 1 GUIDE ガイド OT
34 H5427E 2 BOLT, HEX SOCKET ボルト 六角穴 M05X018(3ｶ ｼﾛ) FE
35 W1012A 2 WASHER, CONICAL ワッシャ 皿 M-5-L FE
36 A3036A 1 PLUG 埋栓 PT3
/
8FE
40 PM0GMM2 1 MANIFOLD マニホールド OT
41 H5426Z 2 BOLT, HEX SOCKET ボルト 六角穴 M04X035(3ｶ ｼﾛ) FE
42 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
43 W1108S 2 WASHER, FLAT ワッシャ 平 4M
/
MX0.8X9(1W-4)(3ｶｼﾛ) FE
44 Y60245 1 UNION, ELBOW ユニオン エルボ KQ2L10-03AS OT
45 Y60265 1 UNION, ELBOW ユニオン エルボ KQ2Z12-04AS OT
46 A61137 1 ELBOW エルボ KQ2L10-00A OT
47 A61138 2 ELBOW エルボ KQ2L12-00A OT
48 H3327B 1 BUSHING
ブ
シュ SUTPB14 OT
49 Y60195 1 UNION, ELBOW ユニオン エルボ KQ2L04-01AS OT
50 Y60263 1 UNION, ELBOW ユニオン エルボ KQ2VF08-03AS OT
51 Y60248 1 UNION, ELBOW ユニオン エルボ KQ2L16-03AS OT
55 2MGLBA006000 1 BKT ＢＫＴ FE
56 H5427B 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012(3ｶｼﾛ) FE
57 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
58 W1108E 2 WASHER, FLAT ワッシャ 平 4W-5(3ｶ ｼﾛ) FE
59 2MGKBB002600 1 FILTER REGULATOR フィルタレギュレータ OT
60 H5425C 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012(3ｶｼﾛ) FE
61 W1106F 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
62 Y60261 1 UNION, ELBOW ユニオン エルボ KQ2V16-03AS OT
63 Y60241 1 UNION, ELBOW ユニオン エルボ KQ2H16-03AS OT
70 PM0GMM2 1 MANIFOLD マニホールド OT
71 H5426Z 2 BOLT, HEX SOCKET ボルト 六角穴 M04X035(3ｶ ｼﾛ) FE
72 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
73 W1108S 2 WASHER, FLAT ワッシャ 平 4M
/
MX0.8X9(1W-4)(3ｶｼﾛ) FE
74 Y60258 1 UNION ユニオン KQ2U08-03AS OT
271
PTS-NXT3c-01JE
