1 Montageanleitung Lange Leiterplatte SIPLACE HS-60 / D4 Lange Leiterplatte HS-60 / D4 Ausgabe 05/2007 14 : Befestigen Sie den Kabelsch lepp. : V erlegen Sie die Kab el durch die Bohrung ins Masch ineninnere. V erlegen S…

Lange Leiterplatte HS-60 / D4 1 Montageanleitung Lange Leiterplatte SIPLACE HS-60 / D4

Ausgabe 05/2007

Die Kabel und Schläuche sollten sich in einem Schlauch befinden. 1

(Die Fotos zeigen nicht den Serienstand). 1

: Ziehen Sie die Schrauben an den Befestigungsplatten 2 fest.

: Sichern Sie die beiden Führungswellen axial auf einer Seite mit den vormontierten Gewinde-

stiften.

: Stellen Sie die Abstützung der Stopper-Grundeinheit ein, indem Sie sie auf der Oberfläche des

Anbaus aufsetzen und die montierten Schrauben anziehen.

: Bewegen Sie die Stopper-Grundeinheit auf den Führungswellen mit der Hand hin- und her.

Bei Schwergängigkeit montieren Sie die Abstützung mit einem Luftspalt.

: Verlegen Sie die Kabel und die Luftleitung durch die große Bohrung des Aufbaus und seitlich

von außen in den Kabelkanal in der Montagewanne.

Schrauben

1 Montageanleitung Lange Leiterplatte SIPLACE HS-60 / D4 Lange Leiterplatte HS-60 / D4

Ausgabe 05/2007

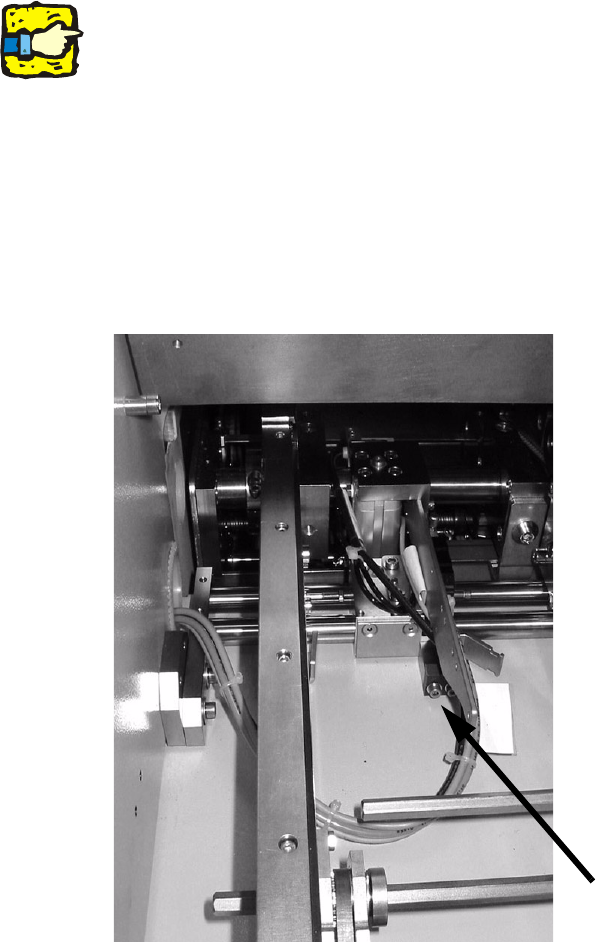

: Befestigen Sie den Kabelschlepp.

: Verlegen Sie die Kabel durch die Bohrung ins Maschineninnere.

Verlegen Sie es dort durch den Kabelkanal des LP-Transports bis zur Umsetzplatine Transport

bzw. zum Y-Verteiler Pneumatikversorgung.

Lange Leiterplatte HS-60 / D4 1 Montageanleitung Lange Leiterplatte SIPLACE HS-60 / D4

Ausgabe 05/2007

: Stecken Sie den Stecker auf den Steckplatz X35 der Umsetzplatine in der Montagewanne.

X 35
