1.6 Änderungen in SIPLACE PRO
Die Option muss in SIPLACE PRO in die Linienkonfiguration und in die Rüstung eingetragen wer-
den. 1
1.6.1 Linienkonfiguration

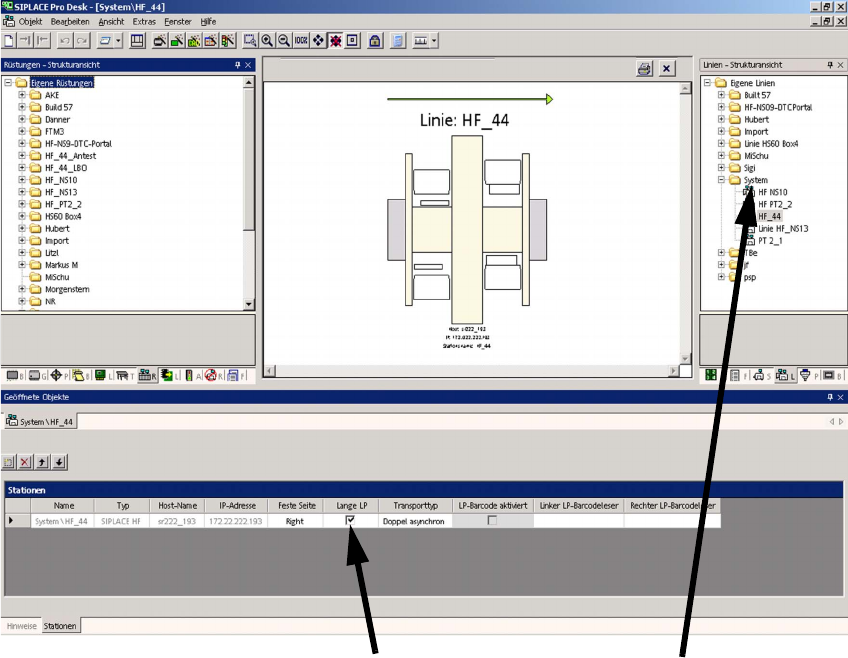

: Wählen Sie eine Linie aus und setzen Sie den Haken bei Lange LP.
1
1
1
1
1
1
Lange LP anklicken Linie auswählenLange LP anklicken
Lange Leiterplatte HS-60 / D4 1 Montageanleitung Lange Leiterplatte SIPLACE HS-60 / D4
Ausgabe 05/2007
21
1.6.2 Rüstung
: Wählen Sie eine Rüstung aus (siehe Screenshot).
: Wählen Sie bei LP-Transport "Lange LP" aus und tragen Sie für BB 2 "Stopper 2 an Position"
einen der folgenden Werte als Stopperposition ein.
1
1
Der Screenshot unten ist von der SIPLACE HF-Serie. Bei der HS-60 kann kein Stopper in BB2
eingetragen werden. 1
1
1
Nur bei gesetzter Markierung "Für Optimierung verwenden" wird die Stopper-Position auch in der
Optimierung berücksichtigt. 1
Leiterplatten-Länge Stopperposition Offset
515 mm 510 mm 142 mm
550 mm 610 mm 242 mm
580 mm 640 mm 272 mm
610 mm 670 mm 302 mm
Rüstung auswählen
Stopperposition eintragen
Lange LP auswählen
1 Montageanleitung Lange Leiterplatte SIPLACE HS-60 / D4 Lange Leiterplatte HS-60 / D4
Ausgabe 05/2007
22
1.7 Design-Kriterien für LP-Marken-Beschreibung
1.7.1 Erweiterte LP-Größe - Lage der LP-Marken
Beispiel 1 1
Beispiel 2 1
Verfahrbereich
Portalgruppe 2
Für jede Portalgruppe sollte im
Verfahrbereich (Bearbeitungsbe-
reich) 3 Marken liegen.
Beide Bestückbereiche werden in
einem Markensatz (6 Marken
zusammengefasst).
Grundsätzlich gilt:
Je weiter die Marken voneinander
entfernt sind, desto genauer
kann die Lage und der Verzug der
Leiterplatte berechnet werden.
Verfahrbereich
Portalgruppe 1
10/200
360/200
600/200
220/10
10/10
600/10
Verfahrbereich
Portalgruppe 2
Für jede Portalgruppe sollte im
Verfahrbereich (Bearbeitungsbe-
reich) 3 Marken liegen.
Es können auch Marken definiert
werde,n die für beide Bearbei-
tungsbereiche gelten.
Beide Bestückbereiche werden in
einem Markensatz mit 4 Marken
zusammengefasst.
Grundsätzlich gilt:
Je weiter die Marken voneinander
Verfahrbereich
Portalgruppe 1
